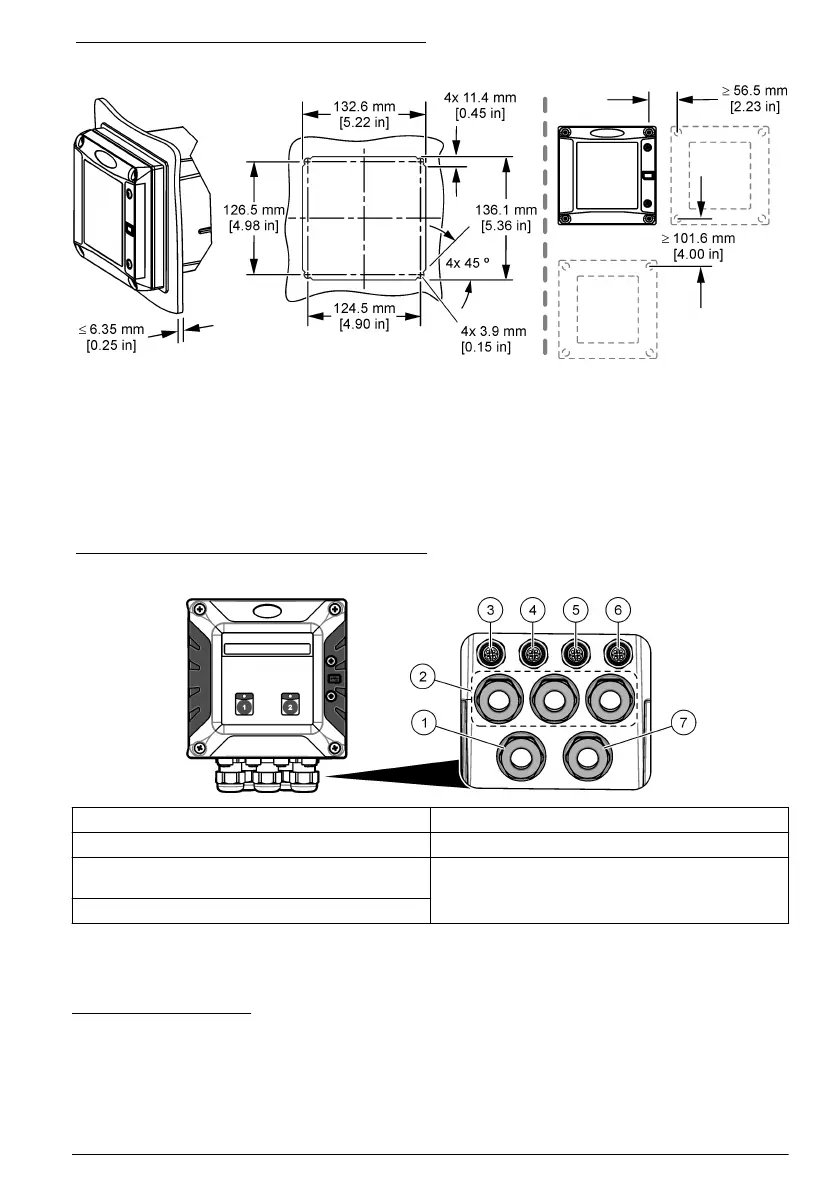

Figure 5 Dimensions de fixation sur panneau
Installation électrique
Connecteurs électriques et fixations
La section Figure 6 illustre les connecteurs électriques et les fixations de l'instrument. Afin d'assurer
la classification environnementale du boîtier, assurez-vous que les fixations avec protecteur de
cordon qui ne sont pas utilisées soient bouchées et que les connecteurs inutilisés sont protégés par
un capot.
Remarque : Le transmetteur est livré sans fixations de protecteur de cordon. L'utilisateur doit commander les
protecteurs de cordon nécessaires.
Figure 6 Connecteurs électriques et fixations
1 Fixation avec protecteur de cordon pour relais 5 Connecteur SC numérique : Capteur 1 (Canal 1)
2 Fixation avec protecteur de cordon pour modules 6 Connecteur SC numérique : Capteur 2 (Canal 2)
3 Connecteur Ethernet pour la communication
Fieldbus basée sur le protocole TCP/IP
7
7 Cordon d'alimentation (ou raccord de conduite)
9
4 Connecteur Ethernet pour la connexion LAN
8
7
Modifiez la configuration du connecteur pour le partage de réseau et partagez la connexion
Internet entre les transmetteurs. Pour plus d'informations, reportez-vous au manuel d'utilisation
complet.
8
Ce connecteur assure la connexion Internet du transmetteur grâce à un réseau client avec
fonction Internet.
9
Le cordon d'alimentation est installé en usine en fonction de la configuration du transmetteur.
Français 55
