Les connexions des bornes au secteur dans les applications à connexion permanente doivent
présenter une isolation nominale supportant au minimum 300 V, 70 °C (158 °F). Les bornes reliées
au secteur à l'aide d'un cordon d'alimentation doivent présenter une double isolation supportant
300 V, 70 °C (158 °F) au niveau de l'isolation interne et externe.

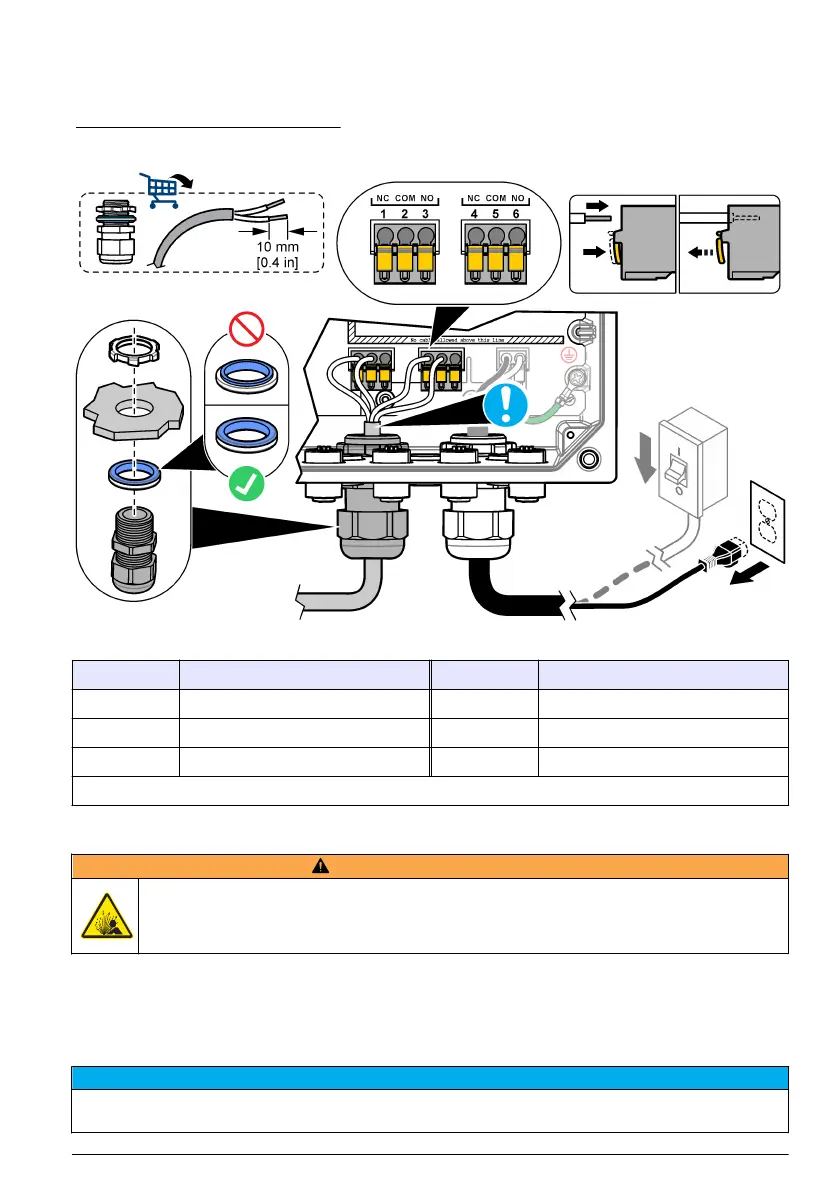

Figure 10 Branchement des relais
Tableau 4 Informations de câblage : relais
Borne Description Borne Description
1 Relais 1, NF 4 Relais 2, NF
2 Relais 1, commun 5 Relais 2, commun
3 Relais 1, NO 6 Relais 2, NO
NF = normalement fermé ; NO = normalement ouvert
Installer un module d'extension
A V E R T I S S E M E N T
Risque d'explosion Ce manuel concerne uniquement l'installation de l'unité dans un environnement
non dangereux. Pour une installation de l'unité dans un environnement dangereux, utilisez uniquement
les instructions et le schéma de contrôle approuvé fournis dans le manuel d'installation dans les
environnements dangereux.
Les modules d'extension avec sorties analogiques, entrées analogiques et communication Profibus
sont disponibles pour le transmetteur. Reportez-vous à la documentation fournie avec le module
pour des informations complémentaires.
Fermeture du couvercle
A V I S
Fermez le couvercle du transmetteur et vérifiez que les vis du couvercle soient bien serrées pour conserver les
propriétés environnementales du boîtier.
Français 61
