Une fois les connexions électriques réalisées, installez l'écran de protection contre les hautes
tensions. Assurez-vous que la protection haute tension est correctement installée dans les guides du
boîtier et fixée au PCBA principal. Reportez-vous à Figure 8 à la page 57.
Fermez le couvercle du transmetteur. Serrez les vis du couvercle avec un couple maximum de
1,4 Nm (12,4 popouces). Reportez-vous à Figure 7 à la page 56.
Connexion d'un capteur sc numérique
A V E R T I S S E M E N T
Risque d'explosion Ce manuel concerne uniquement l'installation de l'unité dans un environnement
non dangereux. Pour une installation de l'unité dans un environnement dangereux, utilisez uniquement
les instructions et le schéma de contrôle approuvé fournis dans le manuel d'installation dans les
environnements dangereux.
Vous pouvez relier un capteur sc au transmetteur au moyen du système de raccordement rapide.
Reportez-vous aux sections Figure 6 à la page 55 et Figure 11. Un capteur numérique peut être
connecté au transmetteur, que ce dernier soit allumé ou non.
Le transmetteur détecte automatiquement les capteurs connectés. Le voyant d'état du capteur sur le
panneau frontal clignote en bleu pendant la procédure de connexion. Lorsque le voyant reste allumé,
le capteur est correctement connecté. Reportez-vous à Interface utilisateur à la page 62. Utilisez
l'application mobile pour configurer et utiliser les capteurs connectés.
Conservez le bouchon du connecteur pour en sceller l'ouverture au cas où le capteur devrait être
enlevé.

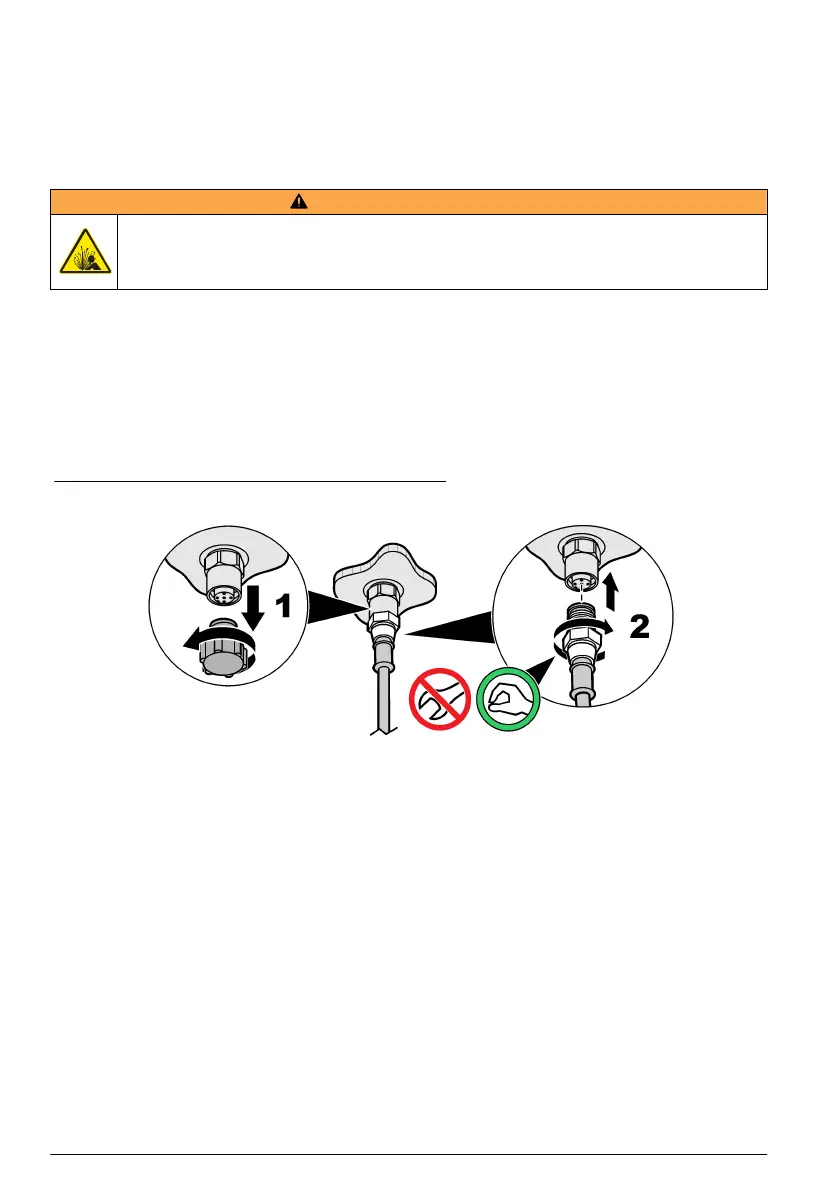

Figure 11 Connexion rapide du capteur numérique
Interface utilisateur
Le clavier dispose d'icônes pour le transmetteur, de voyants d'état du capteur et de deux boutons de
voie. Reportez-vous à la section Figure 12.
62
Français
