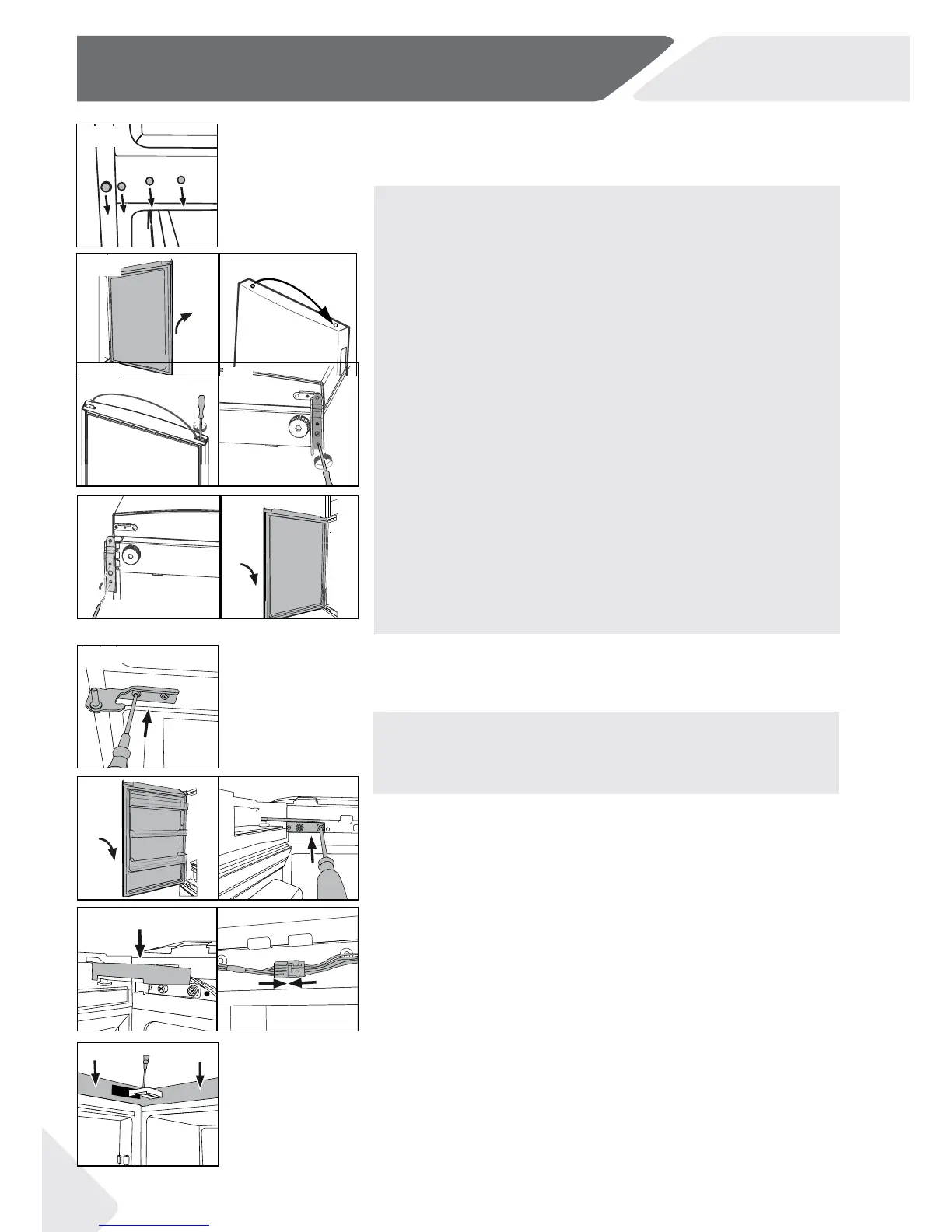

13. Cserélje ki a takaródugókat és a csavarokat az adott
oldalon.
Az ajtó megfordítása után ellenőrizze, hogy az ajtótömítések
megfelelőek-e, és minden csavar jól meg van-e húzva.
A következő lépések (a-f) csak a C3FE744CMJ és a
C3FE744CWJ típus esetén szükségesek:
a Távolítsa el az alsó ajtót
b Helyezze át az alsó ajtó tetején a takaródugók helyét.
c Helyezze át az alsó ajtó alján lévő ajtómegállítót az el-
lentétes oldalra.
d Csavarozza ki az alsó sarokpántot.
e Vegye ki az új alsó pántokat a tartozékcsomagból, és csa-
varozza fel az új alsó pántot a másik oldalra.
f Emelje fel óvatosan az alsó ajtót az alsó pántra, hogy a
csap illeszkedjen a csuklópántba.
a b
c
d
e f
14. Vegye ki az új pántokat a tartozékcsomagból, és csa-
varozza fel a felső ajtó új alsó pántját a másik oldalra.
14.
13.
Csak a C3FE744CMJ és a C3FE744CW típus esetén:
Győződjön meg róla, hogy a csap illeszkedjen az alsó ajtó
csuklópántjába.
15. Emelje fel óvatosan az ajtót az alsó pántra, hogy a csap
illeszkedjen a csuklópántba.
16. Rögzítse a felső pántot a csavarokkal.
17. Helyezze a csatlakozókábelt a pánttakaró fedélbe (a
tartozékcsomagban található), és helyezze a fedelet a
pántra.
18. Csatlakoztassa össze a csatlakozókábelt, és helyezze
azt a nyílásba.
19. Helyezze vissza a homloklemezt és a burkolatot, rög
-
zítse a csavarokkal és helyezze vissza a rögzítőelemet
(lásd a 3. ábrát).
15. 16.
17. 18.
19.
