Instalación
9.1 Selección del equipo de instalación

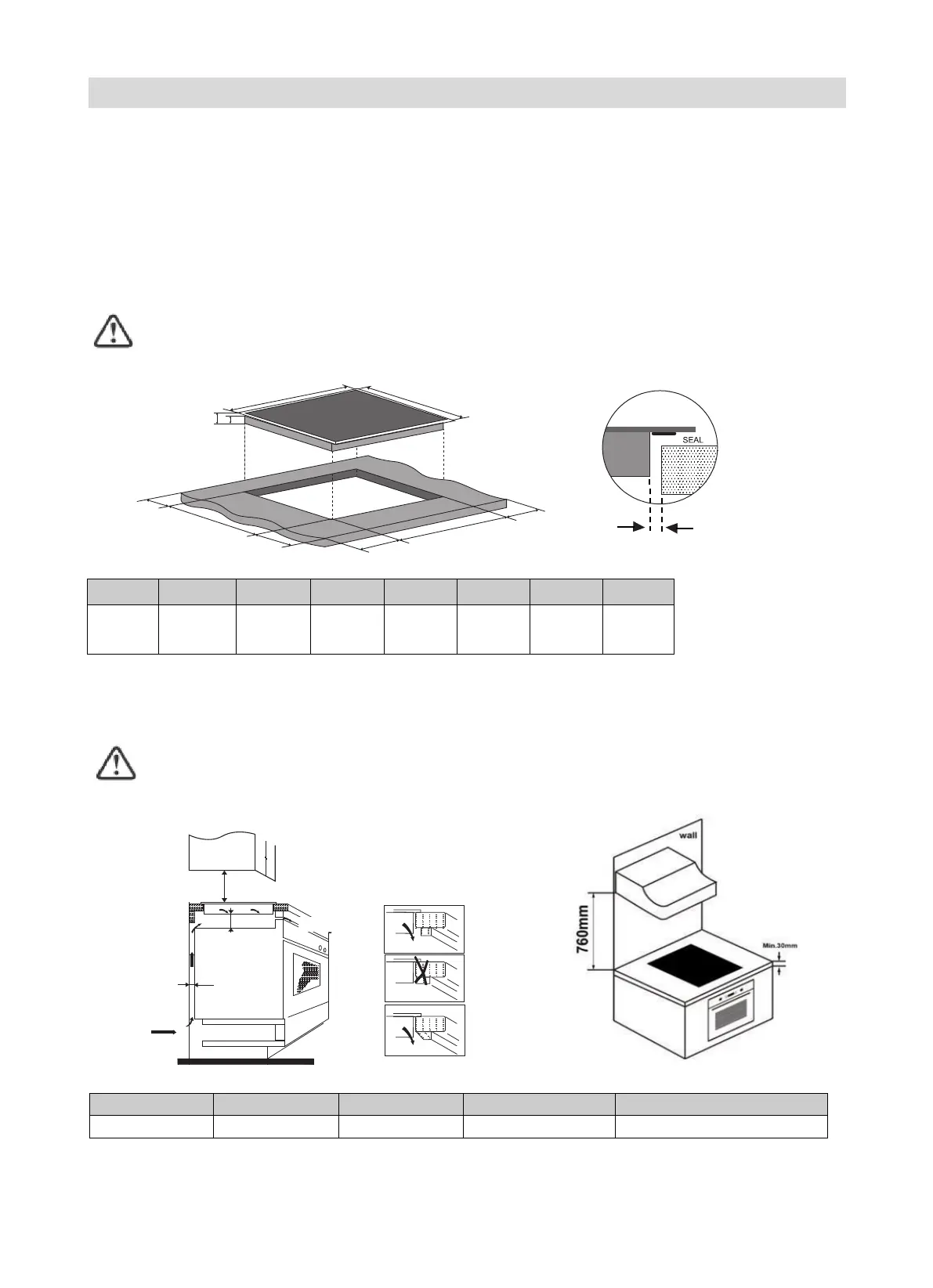

Corte la superficie de trabajo conforme a las dimensiones que se muestran en el plano.
A los efectos de instalación y uso, se debería mantener un espacio mínimo de 5 cm alrededor del agujero.
Asegúrese de que el grosor de la superficie de trabajo sea de al menos 30 mm. Seleccione un material
aislado y resistente al calor para la superficie de trabajo (no se debe utilizar madera ni materiales fibrosos
o higroscópicos similares a menos que estén impregnados) para evitar descargas eléctricas y una mayor
deformación causada por la radiación térmica de la placa. Tal y como se muestra a continuación:
Nota: La distancia de seguridad entre los laterales de la placa y las superficies interiores de la
encimera debe ser de al menos 3 mm.
En cualquier caso, asegúrese de que la placa de inducción esté bien ventilada y la toma y salida de aire
no estén bloqueadas. Asegúrese de que la placa de inducción se encuentre en buen estado de funcionamiento.
Tal y como se muestra a continuación
Nota: La distancia de seguridad entre la placa y el armario encima de esta debe ser de al
menos 760 mm.
A(mm) B(mm) C(mm) D E
760 50 mín. 20 mín. Toma de aire Salida de aire 5 mm
A
X
X
X
B
L
H
D
W
X
Min.3mm
F
A
B
C
E
D
L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm) F(mm)
520 560+2
+0
480+2
+0
50 min. 3 min. 650 56 52
