Installation
9.1 Sélection de l'équipement d'installation

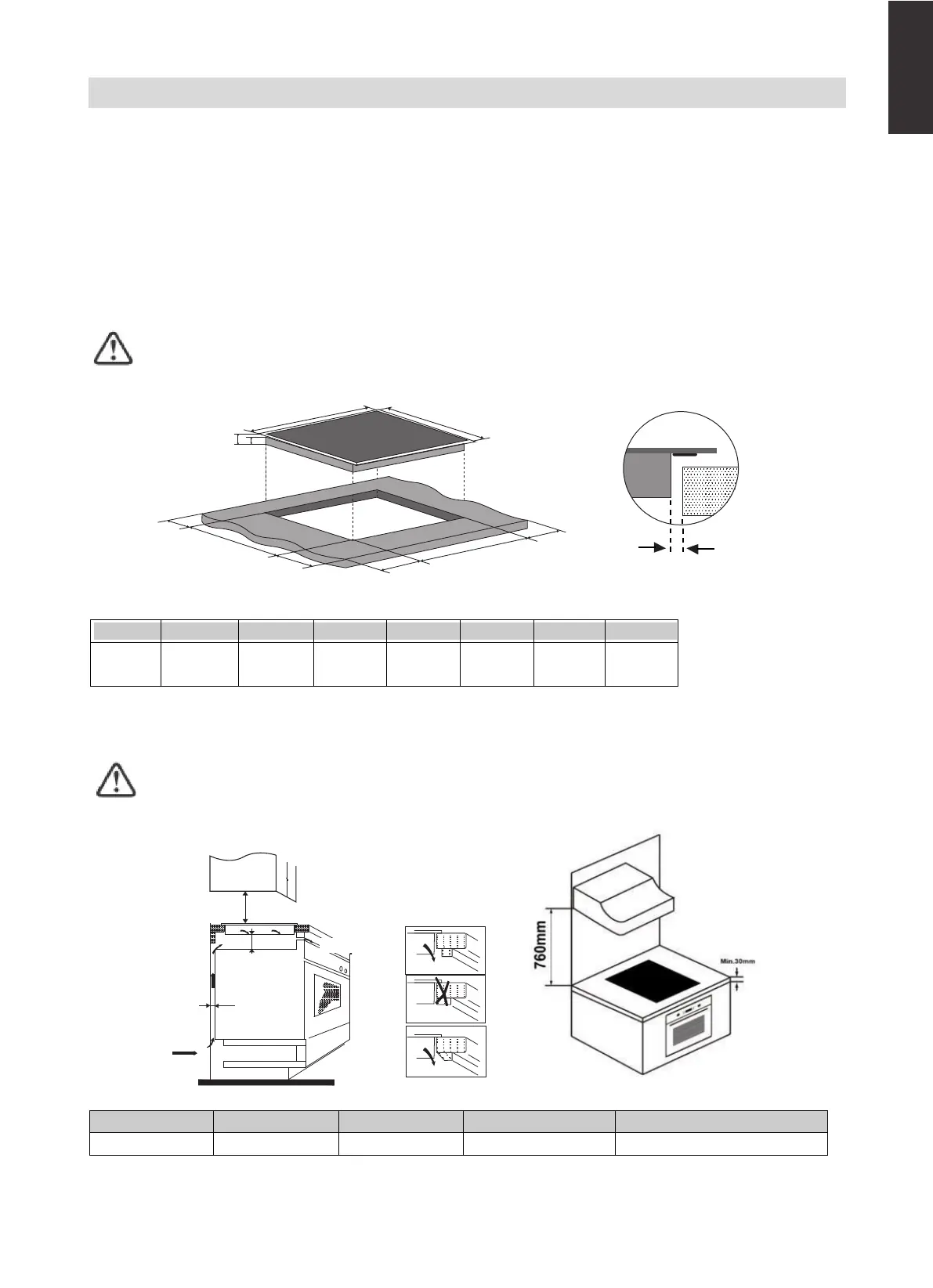

Coupez la surface de travail en fonction de la taille indiquée sur le dessin.
Pour l'installation et l'utilisation, un espace minimum de 5 cm doit être laissé autour du trou. Vérifiez que
l'épaisseur de la surface de travail soit d'au moins 30 mm. Veuillez sélectionner des matériaux de surface
de travail résistants à la chaleur et isolés (le bois et les matériaux fibreux ou hygroscopiques similaires ne
doivent pas être utilisés comme matériau de surface de travail à moins d'être imprégnés) pour éviter les
décharges électriques et les déformations plus importantes causées par le rayonnement thermique
provenant de la plaque chaude. Comme cela est montré ci-dessous :
Remarque : la distance de sécurité entre les côtés de la plaque de cuisson et les surfaces
intérieures du plan de travail doit être d'au moins 3 mm.
L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm) F(mm)
520 560+2
+0
480+2
+0
50 min. 3 min.
Quelles que soient les circonstances, assurez-vous que la plaque à induction soit bien ventilée et que l'entrée
et la sortie d'air ne soient pas obstruées. Assurez-vous que la plaque à induction soit en bon état. Comme
cela est montré ci-dessous
Remarque : la distance de sécurité entre la plaque et le placard situé au-dessus de la plaque
doit être d'au moins 760 mm.
A(mm) B(mm) C(mm) D E
760 50 min. 20 min. Entrée d'air Sortie d'air 5mm
