Haier HAMTP64MC User Manual

118

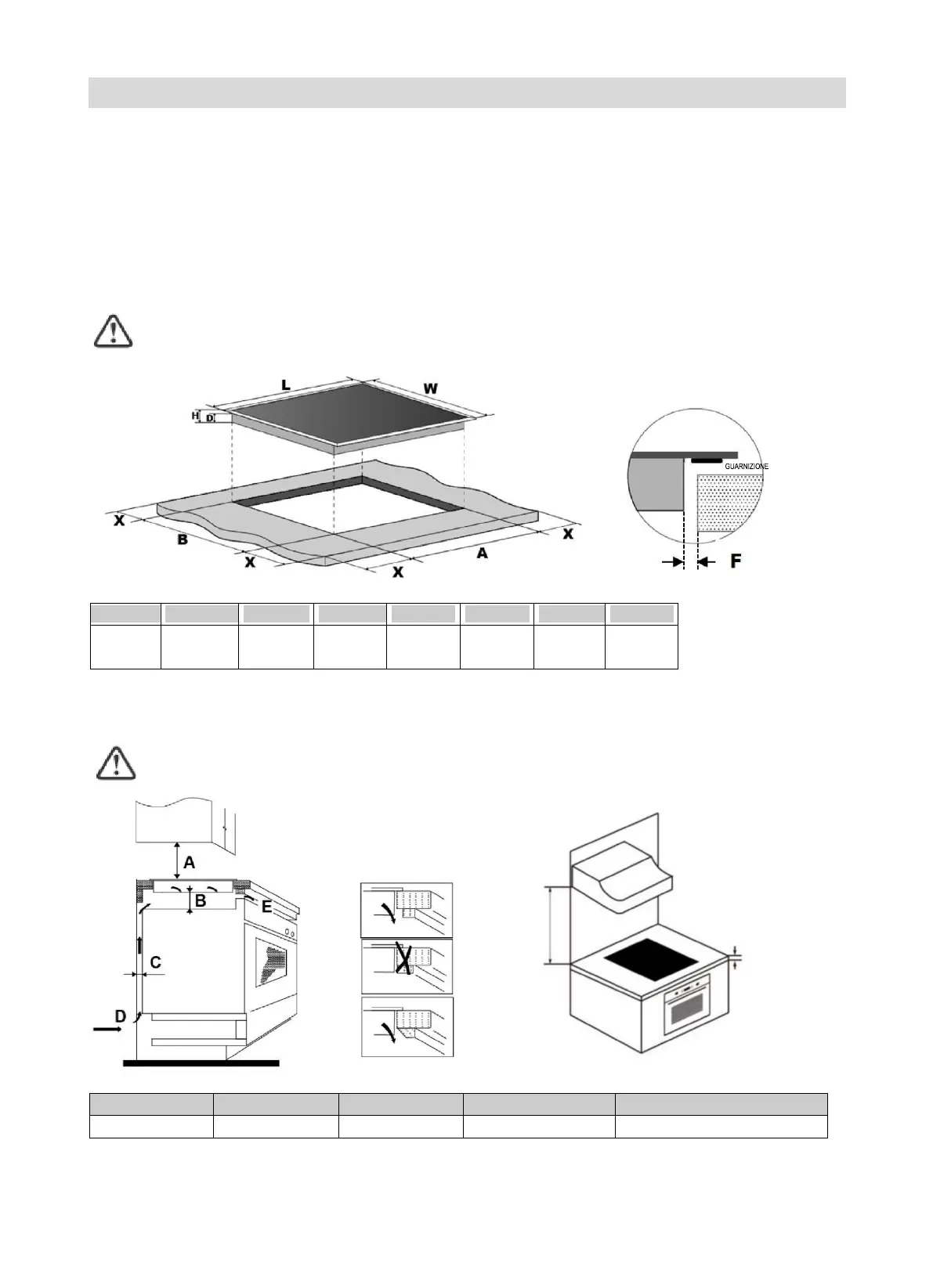

9. Installazione
9.1 Scelta delle attrezzature per l'installazione
Praticare un foro sul top di cucina attenendosi alle dimensioni indicate nel disegno.
Per l'installazione e l'uso, lasciare almeno 5 cm di spazio attorno al foro. Accertarsi che lo spessore del
top di cucina sia almeno 30 mm. Per il top di cucina scegliere un materiale isolante e resistente al calore
(come materiale per la superficie del top di cucina non utilizzare legno e materiali simili, fibrosi o igroscopici,
non impregnati) per evitare scosse elettriche e ampie deformazioni dovute all'irraggiamento termico della
piastra di cottura. Attenersi alle indicazioni seguenti:
Nota: la distanza di sicurezza tra i lati del piano cottura e le superfici interne del top di cucina
deve essere almeno 3 mm.
Min 3 mm
L (mm)
W(mm)
H (mm)
D (mm)
A (mm)
B (mm)
X (mm)
F (mm)
590
520
58
54
560+2
+0
480+2
+0
Min 50
Min 3
Accertarsi sempre che il piano cottura a induzione sia adeguatamente ventilato e che i fori di ingresso
e uscita dell'aria non siano ostruiti. Accertarsi che il piano cottura a induzione funzioni perfettamente.
Attenersi alle seguenti illustrazioni.
Nota: la distanza di sicurezza tra il piano cottura e i pensili sovrastanti deve essere almeno 760 mm.
A (mm)
B (mm)
C (mm)
D
E
760
Min 50
Min 20
Ingresso dell'aria
Uscita dell'aria 5 mm
parete
Min 30 mm
760 mm

Haier HAMTP64MC Specifications

General

Hob type	Zone induction hob
Hob cover	No
Knobs color	Nickel
Product color	Black
Hob width size	59 cm
Top surface type	Glass-ceramic
Appliance placement	Built-in
Cooking zone 1 type	Regular
Cooking zone 3 type	Large
Cooking zone 4 type	Simmer
Cooking zone 1 boost	3200 W
Cooking zone 1 power	2000 W
Cooking zone 1 shape	Rectangular
Cooking zone 3 power	2200 W
Cooking zone 4 power	1400 W
Cooking zone 1 position	Left front
Cooking zone 2 position	Left rear
Cooking zone 3 position	Right rear
Cooking zone 4 position	Right front
Number of cooking zones	6 zone(s)
Cooking zone 1 power source	Electric
Cooking zone 5 power source	Gas
Number of gas cooking zones	0 zone(s)
Number of simultaneously used cooking zones	6
Package depth	690 mm
Package width	645 mm
Package height	115 mm
Package weight	13000 g
Timer type	Digital
Control type	Touch
Built-in display	Yes
Control position	Top front
AC input voltage	220 - 240 V
Connected load (electric)	- W
Number of boosters	4

Weight and Dimensions

Depth	520 mm
Width	590 mm
Height	58 mm
Weight	12000 g
Installation compartment depth	490 mm
Installation compartment width	560 mm
Installation compartment height	54 mm
Installation compartment dimensions (WxDxH)	560 x 490 x 54 mm
