9. Installation
9.1 Sélection de l'équipement d'installation

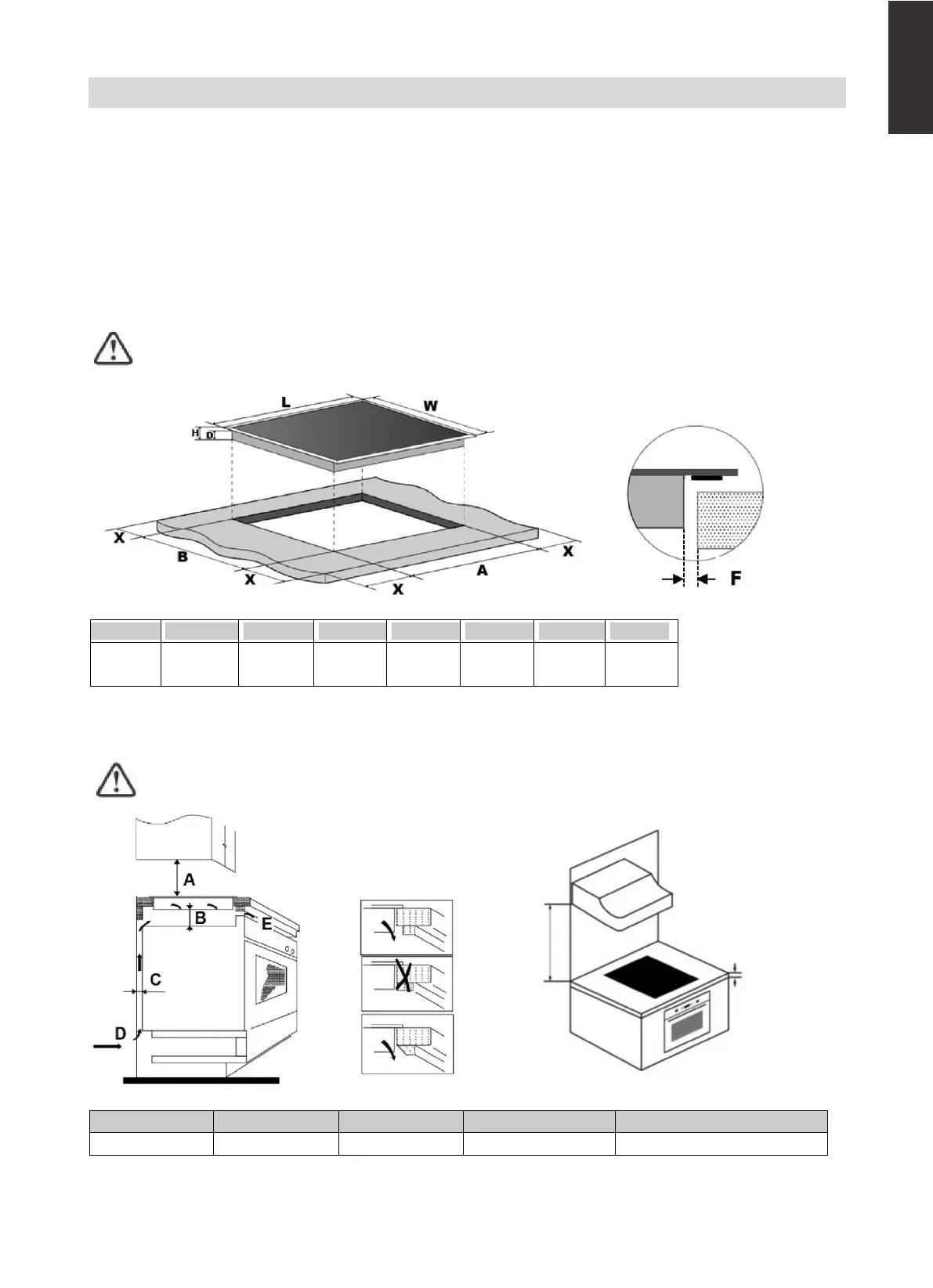

Coupez la surface de travail en fonction de la taille indiquée sur le dessin.
Pour l'installation et l'utilisation, un espace minimum de 5 cm doit être laissé autour du trou. Vérifiez que
l'épaisseur de la surface de travail soit d'au moins 30 mm. Veuillez sélectionner des matériaux de surface
de travail résistants à la chaleur et isolés (le bois et les matériaux fibreux ou hygroscopiques similaires ne
doivent pas être utilisés comme matériau de surface de travail à moins d'être imprégnés) pour éviter les
décharges électriques et les déformations plus importantes causées par le rayonnement thermique
provenant de la plaque chaude. Comme cela est montré ci-dessous :
Remarque : la distance de sécurité entre les côtés de la plaque de cuisson et les surfaces
intérieures du plan de travail doit être d'au moins 3 mm.
Min. 3 mm
L(mm)
W(mm)
H(mm)
D(mm)
A(mm)
B(mm)
X(mm)
F(mm)
590
520
58
54
560+2
+0
480+2
+0
50 min.
3 min.
Quelles que soient les circonstances, assurez-vous que la plaque à induction soit bien ventilée et que l'entrée
et la sortie d'air ne soient pas obstruées. Assurez-vous que la plaque à induction soit en bon état. Comme
cela est montré ci-dessous
Remarque : la distance de sécurité entre la plaque et le placard situé au-dessus de la plaque
doit être d'au moins 760 mm.
mm
A(mm)
B(mm)
C(mm)
D
E
760
50 min.
20 min.
Entrée d'air
Sortie d'air 5mm
mur
Min. 30
760 mm
JOIN
T
FRANÇAIS

Haier HAMTP64MC Specifications

General

Hob type	Zone induction hob
Hob cover	No
Knobs color	Nickel
Product color	Black
Hob width size	59 cm
Top surface type	Glass-ceramic
Appliance placement	Built-in
Cooking zone 1 type	Regular
Cooking zone 3 type	Large
Cooking zone 4 type	Simmer
Cooking zone 1 boost	3200 W
Cooking zone 1 power	2000 W
Cooking zone 1 shape	Rectangular
Cooking zone 3 power	2200 W
Cooking zone 4 power	1400 W
Cooking zone 1 position	Left front
Cooking zone 2 position	Left rear
Cooking zone 3 position	Right rear
Cooking zone 4 position	Right front
Number of cooking zones	6 zone(s)
Cooking zone 1 power source	Electric
Cooking zone 5 power source	Gas
Number of gas cooking zones	0 zone(s)
Number of simultaneously used cooking zones	6
Package depth	690 mm
Package width	645 mm
Package height	115 mm
Package weight	13000 g
Timer type	Digital
Control type	Touch
Built-in display	Yes
Control position	Top front
AC input voltage	220 - 240 V
Connected load (electric)	- W
Number of boosters	4

Weight and Dimensions

Depth	520 mm
Width	590 mm
Height	58 mm
Weight	12000 g
Installation compartment depth	490 mm
Installation compartment width	560 mm
Installation compartment height	54 mm
Installation compartment dimensions (WxDxH)	560 x 490 x 54 mm
