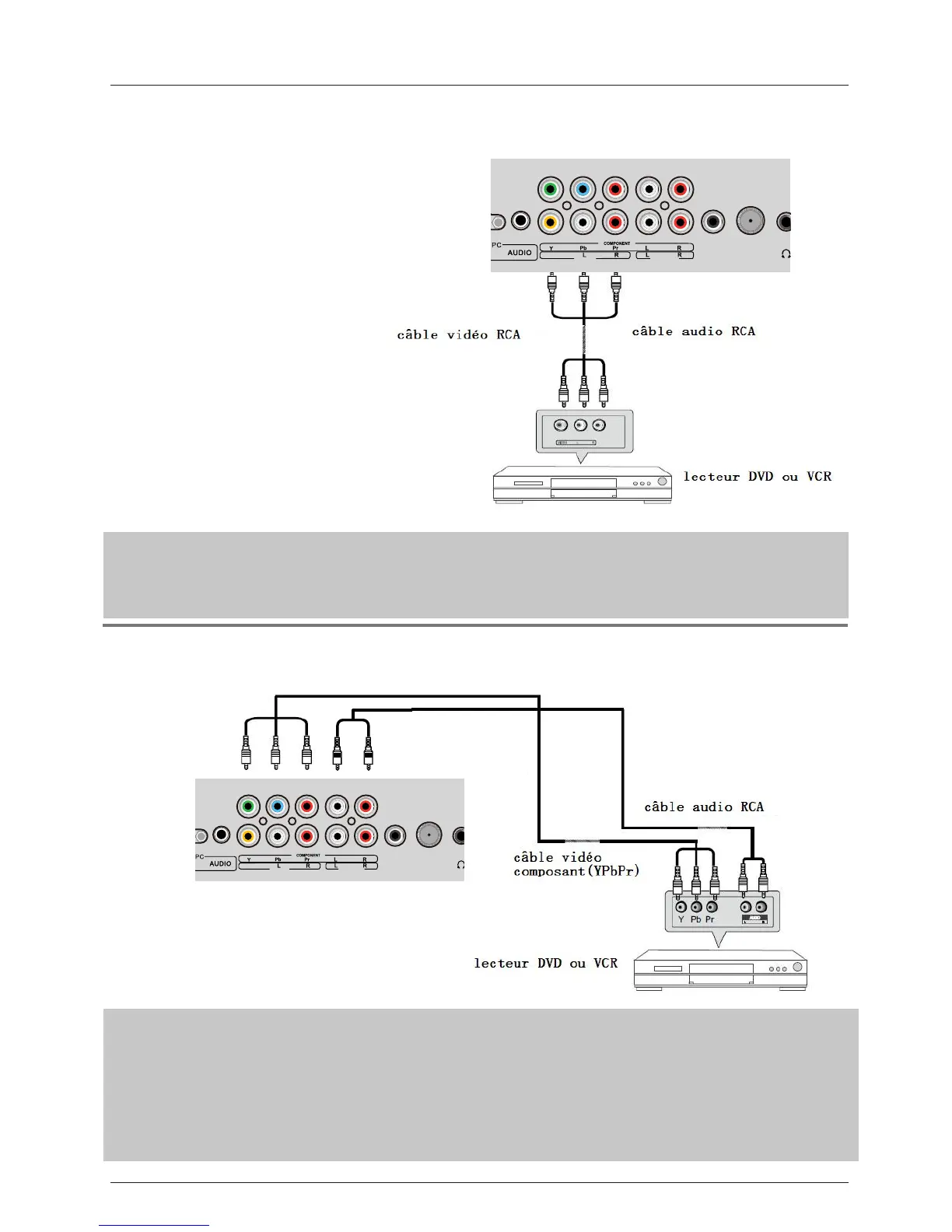

Connexion d'Input AV
Note: Tous les câbles ne sont pas incluses avec le téléviseur.
-Connecter la vidéo et prises de sortie audio du lecteur DVD ou VCR à la prise AV IN sur le
téléviseur à l'aide des câbles RCA
-Correspondre les couleurs de prise: Vidéo = jaune, Audio gauche = blanc, Audio droit = rouge.
-Allumer le lecteur DVD / VCR, et sélectionner "AV" dans le menu de la source d'entrée.
.
Connexion YPbPr(Composant)
Note: Tous les câbles ne sont pas incluses avec le téléviseur.
-Connecter les prises de sortie YPbPr du lecteur de DVD ou VCR aux prises d'entrée YPbPr
sur la vidéo composante téléviseur (YPbPr). L’image qualitée est améliorée par rapport à la
vidéo (composite) d'entrée.
-Correspondre les couleurs de prise: Y = jaune, Pb = bleu, Pr = rouge.
-Connecter les prises de sortie audio sur le lecteur DVD ou VCR aux prises d'entrée audio à
l'arrière du téléviseur avec un câble audio RCA.
-Allumer le lecteur DVD / VCR, et sélectionner "Component" dans le menu de la source d'entrée.
