IMPORTANTE: LEASE EL MANUAL DE INSTRUCCIONES
COMPLETAMENTE ANTES DE ARRANCAR EL EQUIPO
1.0 Instalacion
1.1 Localización

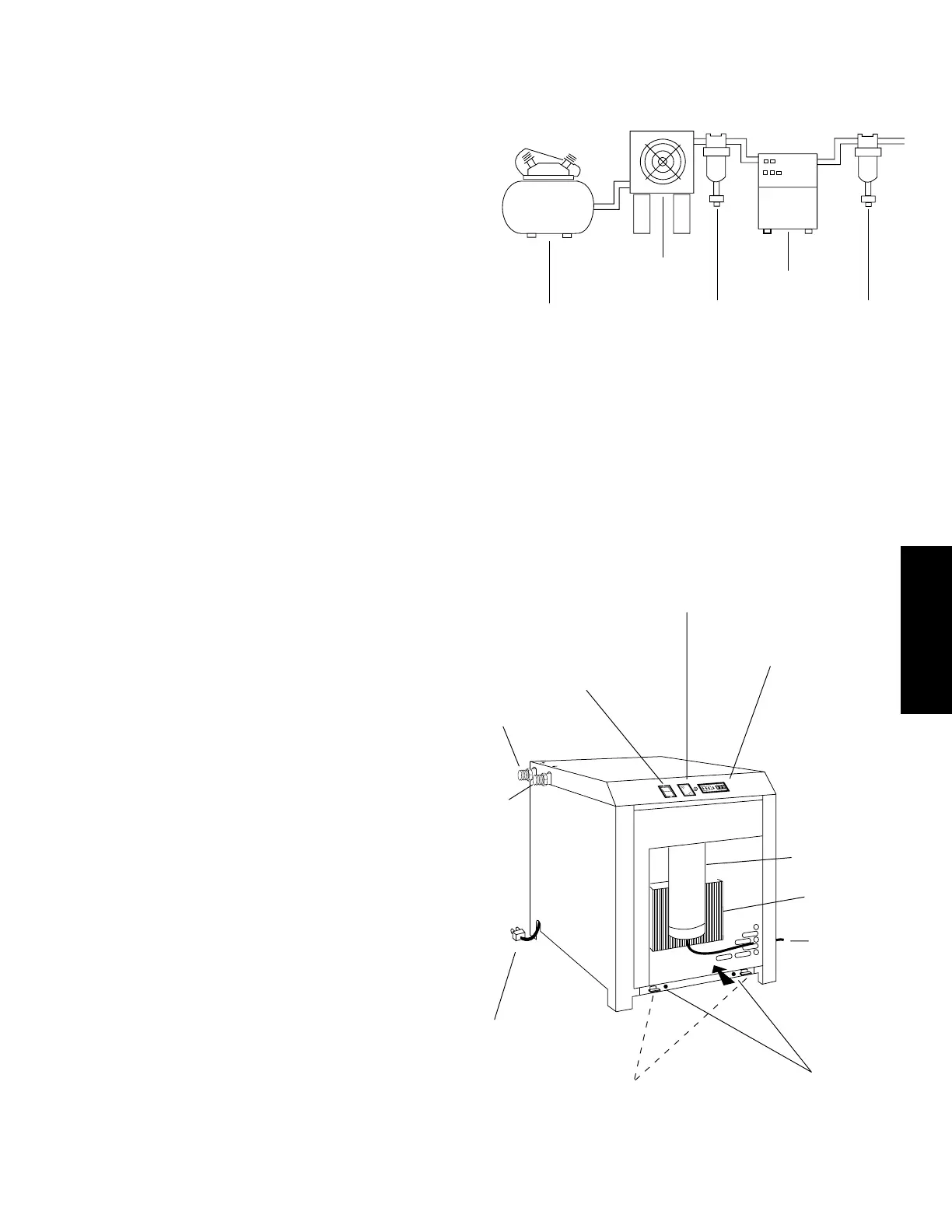

A. Observe el dibujo para la ubicación más frecuente
dentro de los sistemas de aire comprimido.
B. Entrada del compresor de aire - Localice el
compresor de tal forma que no entre al sistema
neumático ningún contaminante potencialmente
peligroso al secador (p. ej. Amoniaco).
C. Espacios Libres
Flujo libre de aire - Se debe respetar una distancia
de 305 mm (12 pulgadas) en el frente y a cada lado
del gabinete y 152 mm (6 pulgadas) en la parte
posterior del gabinete para que el aire fluya
libremente.
Servicio – Para facilitar el mantenimiento, respete
una distancia de 610 mm (24 pulgadas) en el frente
del secador.
D. Las unidades estándar están diseñadas para trabajar
a una temperatura ambiente de 7 a 43
o
C, 45 a
110
o
F.
E. Instalaciones en alturas mayores de 1370 metros
(4500 pies) sobre el nivel del mar - El secador está
calibrado para operar a altitudes no mayores de
1370 metros (4500 pies) sobre el nivel del mar. Si el
secador está instalado a una altura mayor, y no ha
sido calibrado en fábrica para operar bajo estas
condiciones, póngase en contacto con el
Departamento de Servicio del Fabricante.
NOTA:
Instalación en exteriores - Las unidades estándar están
diseñadas para trabajar en interiores. Póngase en
contacto con el fabricante si el equipo será instalado al
aire libre.
1.2 Montaje
Instálese en el piso o en un gabinete libre de vibraciones.
Postenfriador
Separador
Secador
Filtro de
Remoción de
Aceite
Compresor
Cable de
Conexión
Salida de
Aire
Seguros de
Apertura
Rápida
Flujo
de Aire
* Tornillos Utilizados Durante
el Embarque Unicamente
Separador
Luz de Unidad
Energizada
Interruptor de
Encendido/
Apagado
Dren
Condensador
Entrada de
Aire
Indicador de
Temperatura
