PUNTO DE ROCIO A LA SALIDA
TEMPERATURA DEL
PUNTO DE ROCIO FACTOR
°F °C
38 3 1.0
40 4 1.1
45 7 1.2
50 10 1.3
TEDIO DE ENFRIAMIENTO*
TEMPERATURA
AMBIENTE FACTOR
°F °C
80 27 1.12
90 32 1.06
100 38 1.00
110 43 0.94
CONDICIONES DEL AIRE COMPRIMIDO A LA ENTRADA
ENTRADA TEMPERATURAS DE ENTRADA
PRESION DE 80
°F90°F 100°F 110°F 120°F
psig kgf/cm
2
27°C32°C38°C 43°C49°C
50 3.5 1.35 1.05 0.84 0.69 0.56
80 5.6 1.50 1.17 0.95 0.79 0.66
100 7.0 1.55 1.23 1.00 0.82 0.70
125 8.8 1.63 1.31 1.07 0.91 0.74
150 10.5 1.70 1.37 1.13 0.95 0.80
175 12.3 1.75 1.42 1.18 0.99 0.84
200 14.0 1.80 1.47 1.22 1.03 0.89
3.0 Mantenimiento
3.1 Radiador del Condensador –
Limpiese mensualmente el polvo y suciedad
acumulados.
3.2 Separador de Condensados -
Reemplace el elemento del separador cuando la
caída de presión a través del secador sea excesiva, o
cuando menos una vez al año.
3.3 Verifique diariamente que los drenes automáticos
estén descargando condensados.
3.4 Reemplace el mecanismo del dren una vez al año.
Para facilitar el servicio, existen disponibles kits de
mantenimiento.
Dimensionamiento
Determinación de la capacidad del secador bajo las
condiciones actuales de operación
Para determinar el flujo máximo a la entrada del secador
bajo diferentes condiciones de operación, multiplique la
capacidad nominal de la Tabla 1 por el factor mostrado en
la Tabla 2.
Ejemplo: Determine la capacidad de un secador enfriado
por aire, de 125 scfm si el aire comprimido está a una
temperatura de 90
o
F y con una presión de 80 psig; la
temperatura ambiente es de 80
o
F y se requiere un punto
de rocío de 35
o
F.
Respuesta: 125 x 1.17 x 1.12 x 1.0 = 163.8 scfm.
TABLA 2
Factores de Corrección de la capacidad de flujo de aire
25 35 50 75 100 125 150
MODELO
Capacidad Nominal, Modelos 60 Hz 25 35 50 75 100 125 150
enfriados por aire Nm
3
/min(scfm) 50 Hz 21 29 42 63 84 105 125
TABLA 1
Capacidad Nominal y Caída de Presión @ presión de entrada
de 7 Kg/cm
2
(100 psig), temperatura de entrada de 38
o
C
(100
o
F) y temperatura ambiente de 38
o
C (100
o
F)
*Modelos enfriados por aire; modelos enfriados por agua, utilice un factor de 1.15
si el agua de enfriamiento se encuentra a menos de 35
o
C, 95
o
F.
NOTA:

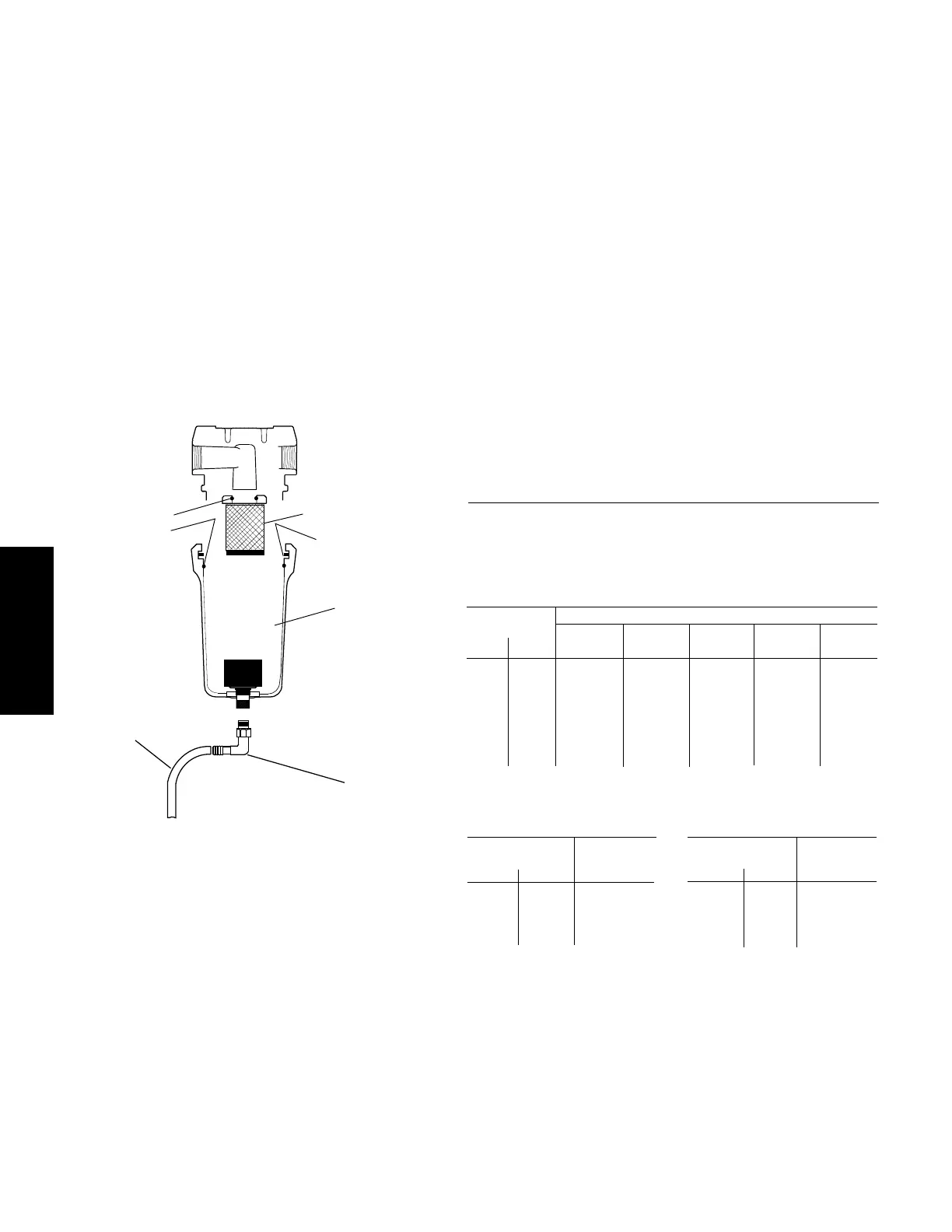

Modelo 125 - Baje el collar y el vaso tanto como sea
posible. Destornille el cartucho del filtro/separador y
deposítelo dentro del vaso. Remueva el vaso, collar y
cartucho.
Sello 'O' del Elemento
Elemento Separador
Sello ' O' del Vaso
Mecanismo del Dren
Resorte
Manguera
Conector de
la Manguera
