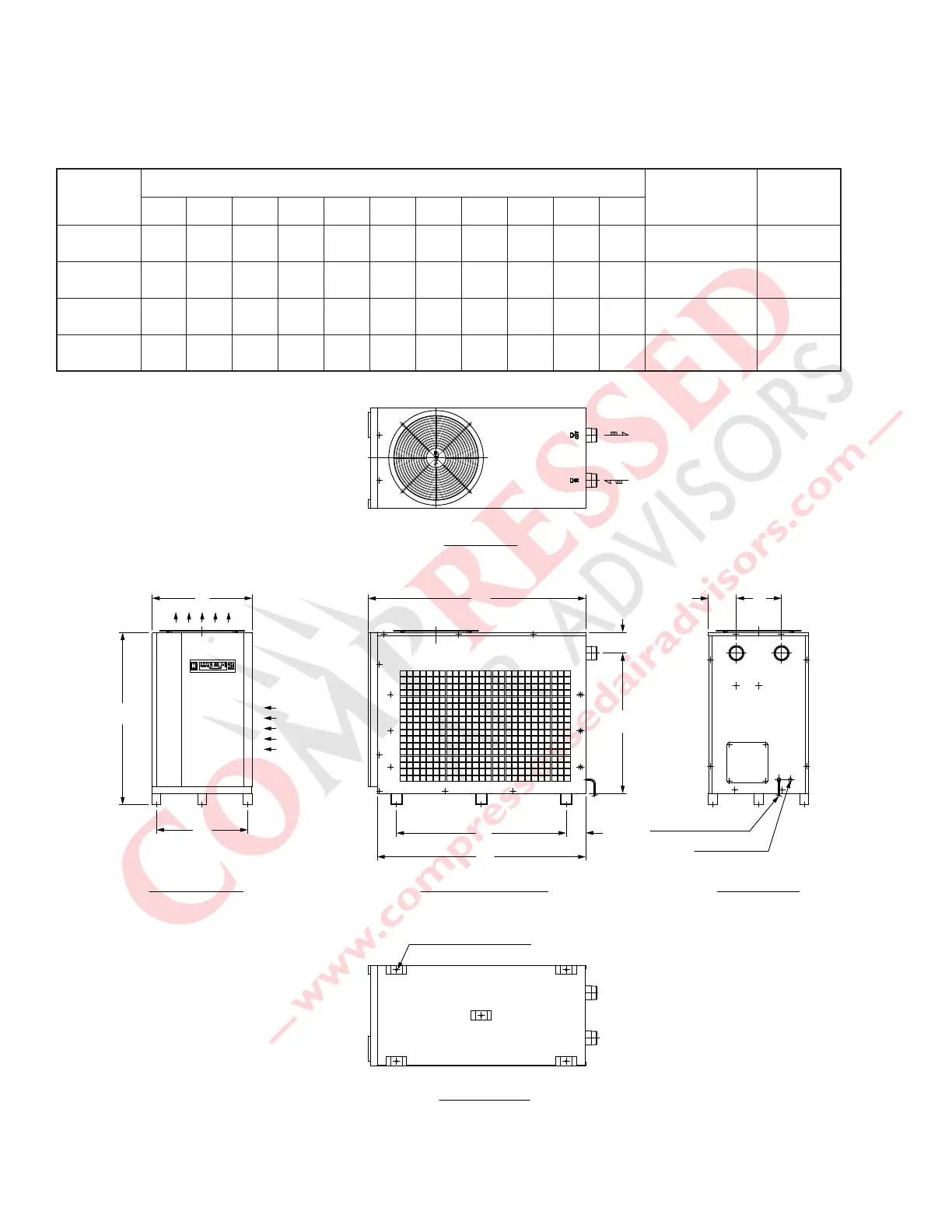

DRAWINGS: GENERAL ARRANGEMENT
Figure 5C
Models: FLX 1.5-1, FLX 1.5, FLX 2.1, FLX 2.1-4
MODEL
DIMENSIONS, INCHES (MM)
INLET/OUTLET
CONNECTIONS
WEIGHT
Lb. (kg)
A B C D E F G H I J K
FLX 1.5-1
4.86
(123.5)
7.86
(199.6)
3.63
(92)
24.38
(619.2)
17.44
(443)
29.97
(761.2)
15.91
(404)
35.50
(901.3)
3.39
(86.2)
27.16
(690)
33.91
(861.2)
2" NPT
203
(92)
FLX 1.5
4.86
(123.5)
7.86
(199.6)
3.63
(92)
24.38
(619.2)
17.44
(443)
29.97
(761.2)
15.91
(404)
35.50
(901.3)
3.39
(86.2)
27.16
(690)
33.91
(861.2)
2" NPT
188.5
(85.5)
FLX 2.1
4.86
(123.5)
7.86
(199.6)
3.63
(92)
24.38
(619.2)
17.44
(443)
29.97
(761.2)
15.91
(404)
37.85
(961.3)
3.39
(86.2)
29.53
(750)
36.27
(921.2)
2" NPT
217
(98.5)
FLX 2.1-4
4.86
(123.5)
7.86
(199.6)
3.63
(92)
24.38
(619.2)
17.44
(443)
29.97
(761.2)
15.91
(404)
37.85
(961.3)
3.39
(86.2)
29.53
(750)
36.27
(921.2)
2" NPT
244
(110.5)
DRIED AIR OUTLET
WETTED AIR INLET
AIR FLOW
COOLING
C
D
E
F
G
MAIN POWER CABLE
A B
5-Ø10 MOUNTING HOLES
DRAIN OUTLET
FOOT PRINT
FRONT VIEW REAR VIEW
RIGHT SIDE VIEW
TOP VIEW
J
K
I
H
