Harbor Breeze C-BTH44ABZC5L - Installation du Câble de Sécurité

5.
6.
26

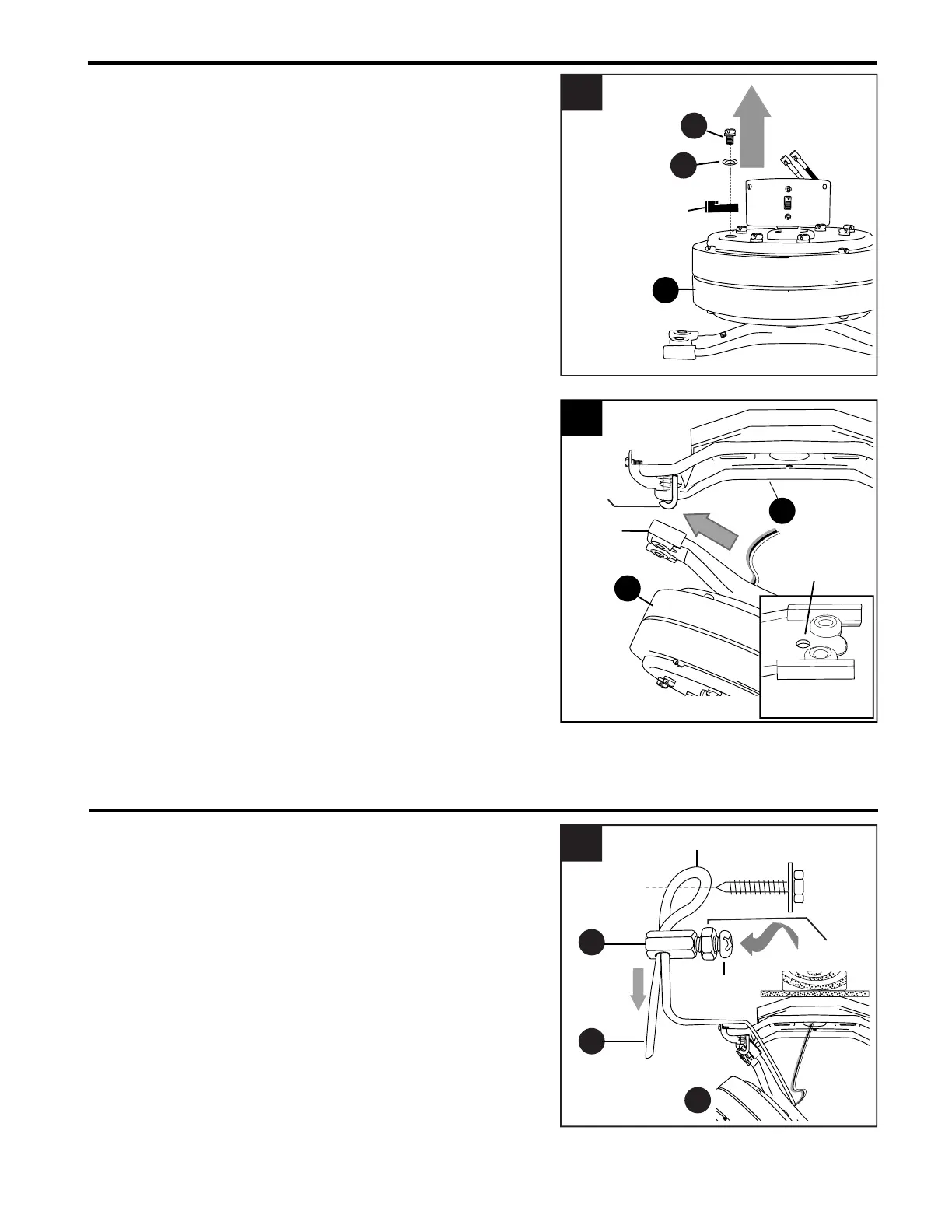

Glissez la fente de la barre située au haut de
l’ensemble de moteur (C) sur le crochet en J
du support de fixation (A) de façon à soutenir
le ventilateur lors du câblage.
IMPORTANT : N’utilisez pas l’extrémité de la
barre de l’ensemble de moteur (C) dotée d’un
petit trou rond pour accrocher l’ensemble de
moteur (C) au support de fixation (A).
INSTALLATION INITIALE
6
Retirez les vis de moteur (W) et les rondelles de
blocage (N) du côté inférieur de l’ensemble de
moteur (C). Conservez-les pour assembler les
supports de pale (J) ultérieurement. (Si des cales
de moteur en plastique sont jointes aux vis de
moteur [W] et aux rondelles de blocage [N],
jetez-les.)
6
C
Crochet
en J
Barre
A
Petit trou
Extrémité
de la barre
1.
Réglez la longueur du câble de sécurité (U)
préassemblé à la barre de l’ensemble de moteur
(C) en desserrant la vis et l’écrou de l’étau (V)
tout en tirant sur le câble (U). Laissez un jeu
équivalant à la longueur d’une main et resserrez
fermement la vis et l’écrou de l’étau (V). La boucle
située à l’extrémité du câble de sécurité (U)
devrait s’ajuster parfaitement au filetage de la vis
à bois (non incluse). Testez le câble de sécurité
(U) en tirant sur son extrémité libre à l’aide de
pinces (non incluses). Si le câble de sécurité (U)
glisse, serrez plus fermement la vis et l’écrou
de l’étau (V).
U
V
1
C
Vis
Écrou
Boucle
Vis à
bois
INSTALLATION DU CÂBLE DE SÉCURITÉ
5
N
W
C
Cale de moteur
en plastique
