2.
27

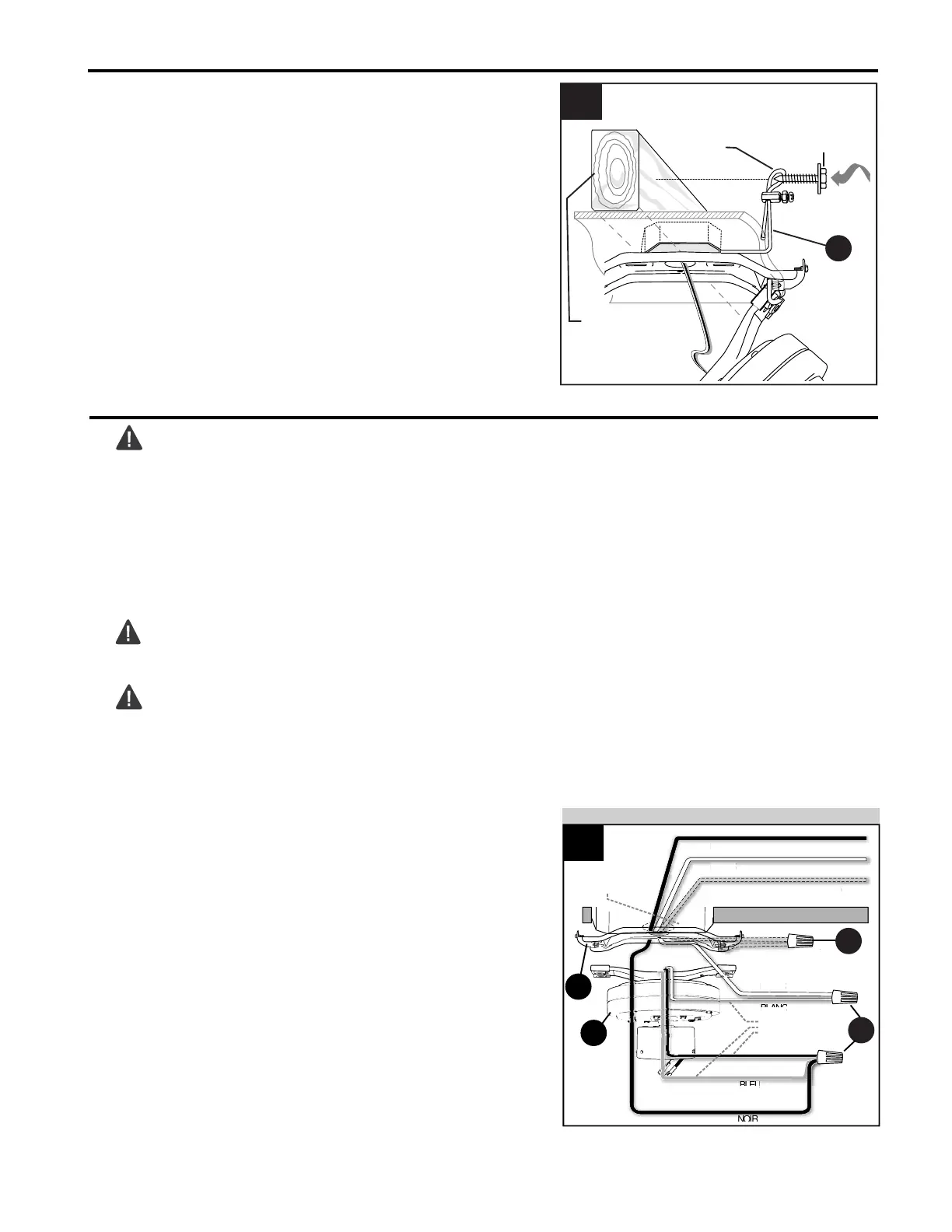

INSTALLATION DU CÂBLE DE SÉCURITÉ
CÂBLAGE
AVERTISSEMENT : Afin de réduire les risques
d’incendie, de choc électrique ou de blessure, les
capuchons de connexion fournis avec ce ventilateur sont
conçus pour n’accepter qu’un fil de la maison de calibre
12 et deux fils de connexion du ventilateur. Si le fil de
votre maison est d’un calibre supérieur à 12 ou si plus
d’un fil de la maison doit être branché sur les fils de
connexion correspondants du ventilateur, consultez un
électricien pour déterminer la taille des capuchons de
connexion à utiliser.
ATTENTION : Assurez-vous que la boîte de sortie est
correctement mise à la terre et qu’un fil de mise à la terre
(vert ou dénudé) est disponible.
AVERTISSEMENT : Si les couleurs des fils de
votre demeure ne correspondent pas à celles indiquées
dans les étapes suivantes, cessez immédiatement
l’installation. Nous vous recommandons de confier le
câblage à un électricien professionnel.
Choisissez le schéma de câblage (fig. 1a, 1b ou 1c)
correspondant à votre installation et effectuez les
branchements appropriés en suivant les instructions
ci-dessous : (REMARQUE : Pour chacun des
branchements indiqués ci-dessous, utilisez l’un des
capuchons de connexion [CC]. Assurez-vous de visser
les capuchons de connexion [CC] dans le sens des
aiguilles d’une montre.)
1a. VENTILATEUR ET LUMINAIRE COMMANDÉS
PAR DES CHAÎNES : raccordez le fil NOIR et BLEU
du ventilateur au fil NOIR du plafond. Raccordez le
fil BLANC du ventilateur au fil BLANC du plafond.
Raccordez tous les fils de MISE À LA TERRE
(VERTS) du ventilateur (provenant de l’ensemble de
moteur [C] et du support de fixation [A]) au fil
DÉNUDÉ/VERT du plafond.
1.
MISE À LA TERRE/VERT (DÉNUDÉ)
BLANC
NOIR
NO
I
R
B
LAN
C
M
ISE À LA TERRE/VERT
(
DÉNUDÉ
)
MISE À LA TERRE/VERT
NOIR
BLANC
BLANC
BLEU
DU VENTILATEUR
EU
NOIR
BLEU
BLE
U
BLANC
DU
VENTILAT
E
BLANC
V
ERT
MISE À LA TERRE
/V
B
LA
NC
NOIR
Tension de 120 V
du plafond
1a
VENTILATEUR ET LUMINAIRE COMMANDÉS PAR DES CHAÎNES
Repérez un point stable (nous vous recommandons
d’opter pour une solive de plafond en bois) et
fixez-y le câble de sécurité (U) avec une vis à bois
robuste, une rondelle et une rondelle de blocage
(non incluses).
REMARQUE : Vous pouvez laisser l’excédent
du câble dans le plafond.
Vis à bois,
rondelle et
rondelle de
blocage
Solive
en bois
Boucle
U
2
C
CC
A
CC
