CÂBLAGE
28
1b. VENTILATEUR COMMANDÉ PAR UNE
CHAÎNE ET LUMINAIRE COMMANDÉ PAR UN
INTERRUPTEUR MURAL : si vous comptez
commander le luminaire du ventilateur à l’aide d’un
interrupteur mural distinct, raccordez le fil NOIR du
ventilateur au fil NOIR du plafond. Raccordez le fil
BLEU du ventilateur au fil NOIR de l’interrupteur
mural utilisé pour le luminaire. Raccordez le fil
BLANC du ventilateur au fil BLANC du plafond.
Raccordez tous les fils de MISE À LA TERRE
(VERTS) du ventilateur (provenant de l’ensemble
de moteur [C] et du support de fixation [A]) au fil
DÉNUDÉ/VERT du plafond.
1b

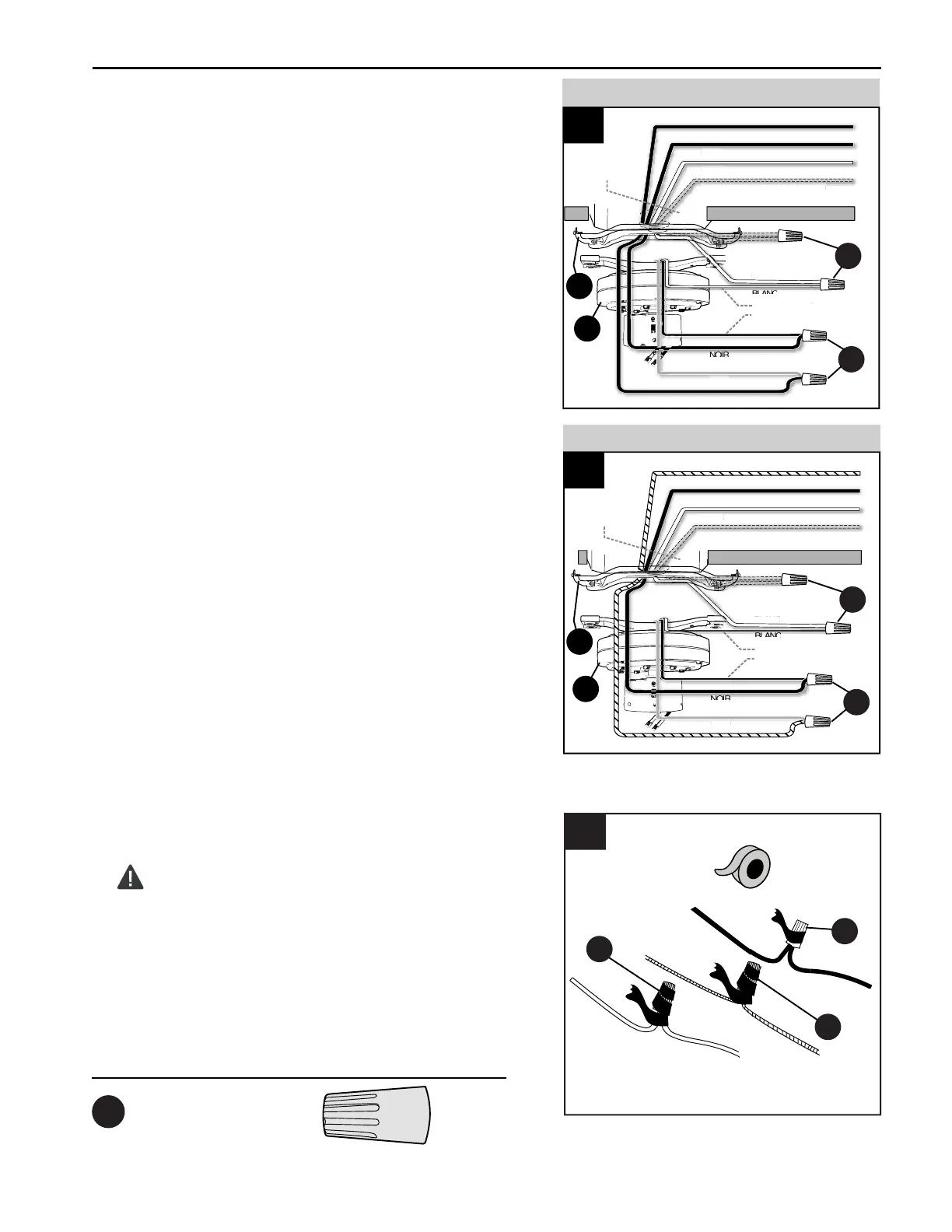

VENTILATEUR COMMANDÉ PAR UNE CHAÎNE ET LUMINAIRE
COMMANDÉ PAR UN INTERRUPTEUR MURAL
MISE À LA TERRE/VERT (DÉNUDÉ)
BLANC
NOIR
Tension de
120 V du plafond
N
I
LAN
ISE À LA TERRE/VERT
DÉNUDÉ
MISE À LA TERRE/VERT
NOIR
BLANC
BLANC
BLEU
DU VENTILATEUR
LE
VENTILAT
VER
MI
E À LA TERRE
LAN
NOIR
NOIR (INTERRUPTEUR MURAL)
NOIR (INTERRUPTEUR MURAL)
REMARQUE : Le fil NOIR sert de fil conducteur sous
tension pour le ventilateur. Le fil BLEU sert de fil
conducteur sous tension pour l’ensemble de luminaire.
Le fil blanc sert de fil neutre au ventilateur et au luminaire.
Le fil VERT ou DÉNUDÉ sert de fil de mise à la terre.
1c. VENTILATEUR ET LUMINAIRE COMMANDÉS
PAR DEUX INTERRUPTEURS MURAUX : si vous
comptez commander le ventilateur et le luminaire
à l’aide d’interrupteurs muraux distincts, raccordez
le fil NOIR du ventilateur au fil NOIR de l’interrupteur
mural utilisé pour le ventilateur. Raccordez le fil
BLEU du ventilateur au fil NOIR de l’autre
interrupteur mural utilisé pour le luminaire.
Raccordez le fil BLANC du ventilateur au fil BLANC
du plafond. Raccordez tous les fils de MISE À LA
TERRE (VERTS) du ventilateur (provenant de
l’ensemble de moteur [C]et du support de fixation [A])
au fil DÉNUDÉ/VERT du plafond.
BLANC
LA
NOIR
BLANC
BLANC
BLEU
DU VENTILATEUR
LE
VENTILAT
LAN
NOIR
NOIR (INTERRUPTEUR MURAL POUR LE LUMINAIRE)
NOIR (INTERRUPTEUR MURAL)
NOIR (INTERRUPTEUR MURAL)
MISE À LA TERRE/VERT (DÉNUDÉ)
Tension de
120 V du plafond
1c
VENTILATEUR ET LUMINAIRE COMMANDÉS PAR
DEUX INTERRUPTEURS MURAUX
Enroulez du ruban isolant (non inclus) autour de
chaque capuchon de connexion (CC), jusqu’au fil.
AVERTISSEMENT : Assurez-vous qu’aucun fil
dénudé ni aucun brin de fil n’est visible après avoir
établi les connexions. Placez les fils
DÉNUDÉ/VERT et BLANC du côté opposé aux fils
NOIR et BLEU (s’il y a lieu) dans la boîte de sortie.
Tournez les fils raccordés/enroulés vers le haut et
enfoncez doucement les fils et les capuchons de
connexion (CC) dans la boîte de sortie.
2.
Quincaillerie utilisée
Capuchon de
connexion
x 4
CC
CC
CC
C
A
A
C
CC
CC
MISE À LA TERRE/VERT
CC
2
CC
CC
