Harbor Breeze Teolo - Cómo Ensamblar el Ventilador de Techo

25
Figura 1
Figura 2
Motor
Figura 4
Figura 5
Figura 3

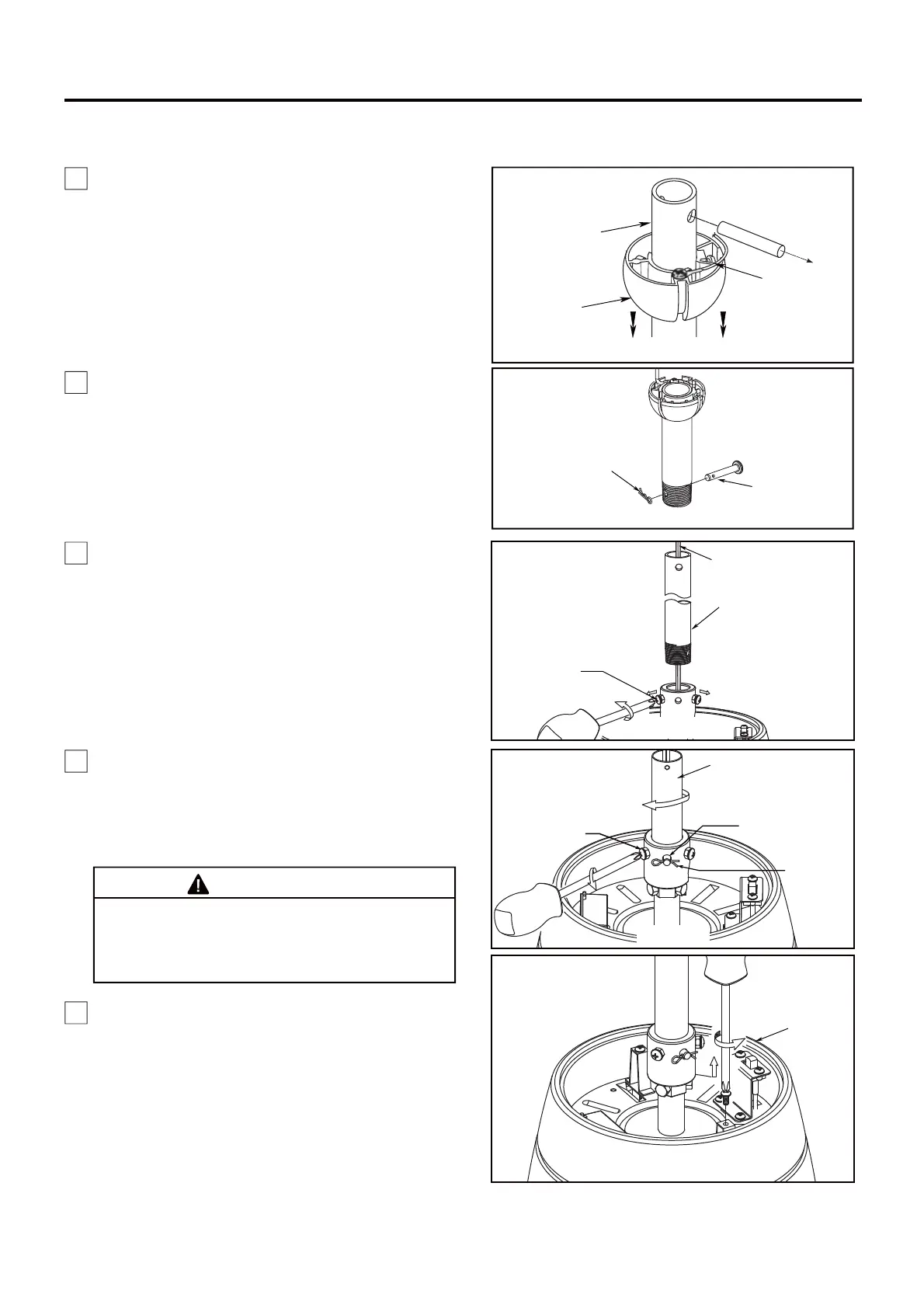

Cómo ensamblar el ventilador de techo
2 .Retire el clip de horquilla y pasador de horquilla de
la parte inferior de la bola para colgar. Retener el
pasador y clip para la reinstalación en el paso 4.
(Figura 2)
1. Extraiga la pieza de la bola colgante de la unidad
de la bola colgante / varilla aflojando el tornillo de
presión de la bola colgante hasta que la bola se
libere de la varilla. Retire el pasador del barral y
luego extraiga la semiesfera. Conserve el pasador
y la semiesfera para su reinstalación en el Paso 8
(Figura 1).
3. Afloje los dos tornillos de fijación del soporte del
barral Introduzca los cables de color negro, blanco y
azul de soporte para techo a través de la varilla.
(Figura 3)
4. Enrosque el soporte de la varilla y alinee los orificios
5. Retire los dos tornillos en el ensamble del motor.
y guárdelos para después. (Figura 5)
de la clavija de horquilla en ambas piezas. Instale la
clavija de horquilla y asegúrela con la pinza de horquilla.
Fije los dos tornillos de presión y las tuercas de
seguridad en el soporte de la varilla interior.
(Figura 4)
Es fundamental que instale correctamente el pasador
de horquilla en el soporte de la varilla, y que ajuste
firmemente los tornillos de fijación y las tuercas. El
incumplimiento de dicho paso podría hacer que el
ventilador se caiga.
ADVERTENCIA
Negro y Blanco y Auzl
Cables
Ranura de la
bola colgante
Tornillo
de fijación
Bola para colgar
Pasador de
horquilla
Pasador
Bola para colgar
Tornillo de
fijación (2)
Pasador de
horquilla
Pasador
Bola para colgar
Tornillo de
fijación (2)
