HBM U10M - U10 M;U10 S ohne Fußadapter

79
U10M, U10S
A1385-6.2 en/de/fr HBM

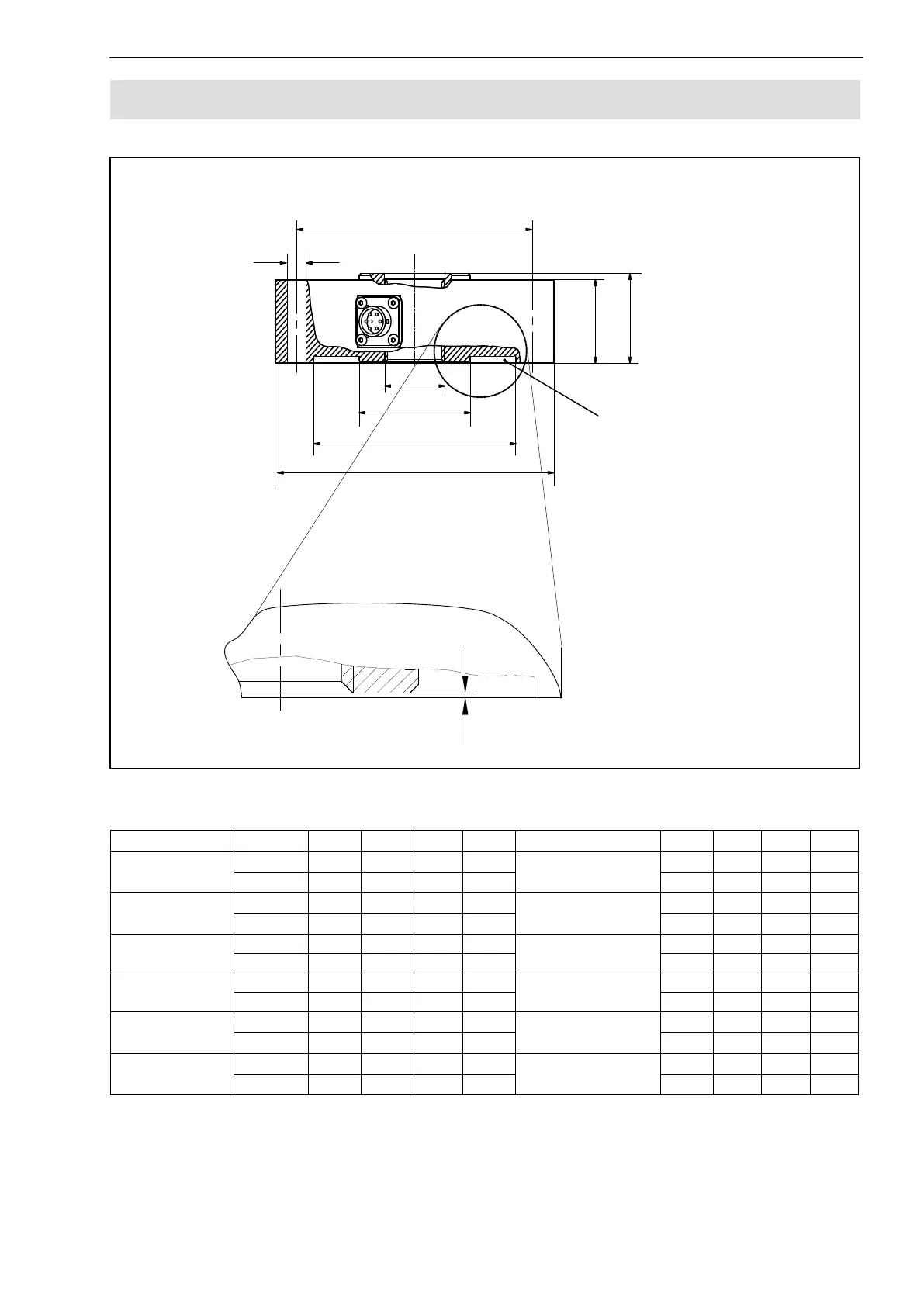

10.2 U10M/U10S ohne Fußadapter
nutzbare
Zentriertiefe Z
Abmessungen in mm; 1 mm = 0,03937 inch
ØA
ØB
G
ØJ
H8
ØF
ØS
R
V
0,5
U10M
Nennkraft Maße in ØA ØB ØS ØF G ØJ
H8
V R Z
1,25 kN - 5 kN
mm
104,8 88,9 6,8 30,4 M16x2-4H 78 31,7 34,9 2,5
inch
4,13 3,5 0,27 1,2 3,07 1,25 1,37 0,1
5 kN - 25 kN
mm
104,8 88,9 6,8 31,5 M16x2-4H 78 31,7 34,9 2,5
inch
4,13 3,5 0,27 1,24 3,07 1,25 1,37 0,1
50
mm
153,9 130,3 10,4 61,2
M33x2-4H
111,5 41,4 44,5 2,5
inch
6,06 5,13 0,41 2,41 4,39 1,63 1,75 0,1
125
mm
153,9 130,3 10,4 67,3
M33x2-4H
111,5 41,4 44,5 2,5
inch
6,06 5,13 0,41 2,65 4,39 1,63 1,75 0,1
250
mm
203,2 165,1
13,5 95,5
M42x2-4H
143 57,2 63,5 3,5
inch
8,00 6,51
0,53 3,76 5,63 2,25 2,5 0,14
500
mm
279 229
16,8 122,2
M72x2-4H
175 76,2 88,9 6
inch
10,98 9,02
0,66 4,81 6,89 3 3,5 0,24
