4 Anschließen
4.1 Hinweise für die Verkabelung
Elektrische und magnetische Felder verursachen oft die Einkopplung von
Störspannungen in den Messkreis.
Beachten Sie deshalb folgende Hinweise:
• Verwenden Sie nur abgeschirmte und kapazitätsarme Messkabel
(HBM-Kabel erfüllen diese Bedingungen).
• Messkabel nicht parallel zu Starkstrom- oder Steuerleitungen verlegen.
Falls dies nicht möglich ist (z.B. in Kabelschächten), schütze man das
Messkabel z.B. durch Stahlpanzerrohre.
• Streufelder von Trafos, Motoren und Schützen sind zu meiden.
4.2 Anschlusstechnik
Wägezellen mit DMS-System können angeschlossen werden an:
• Trägerfrequenz-Messverstärker oder
• Gleichspannungs-Messverstärker.
Die Aufnehmer sind in Sechsleiter-Technik ausgeführt. Die
Anschlussbelegung entnehmen Sie der folgenden Abbildung.
ws (weiß)
sw (schwarz)
gr (grau)
Schrim / Beilauflitze an Gehäusemasse
gn (grün)
rt (rot)
(−)
Speisung (−)
Fühler
Signal (+)
bl (blau)
Fühler
Signal (−)
Speisung (+)

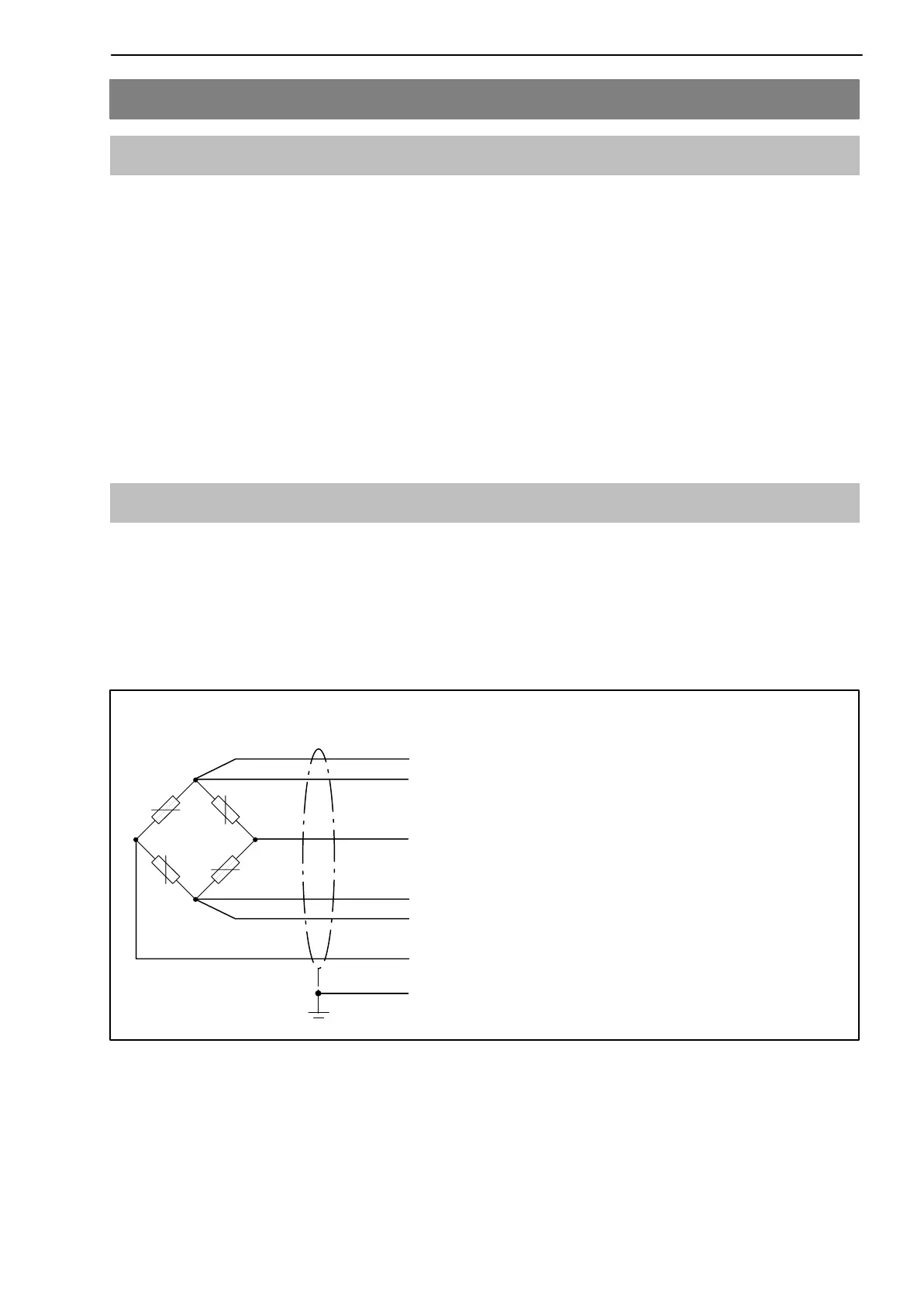

Kabelbelegung (6-Leitertechnik)
Abb. 4.1: Aufnehmer mit sechsadrigem Anschlusskabel
