HBM U2A - Page 32

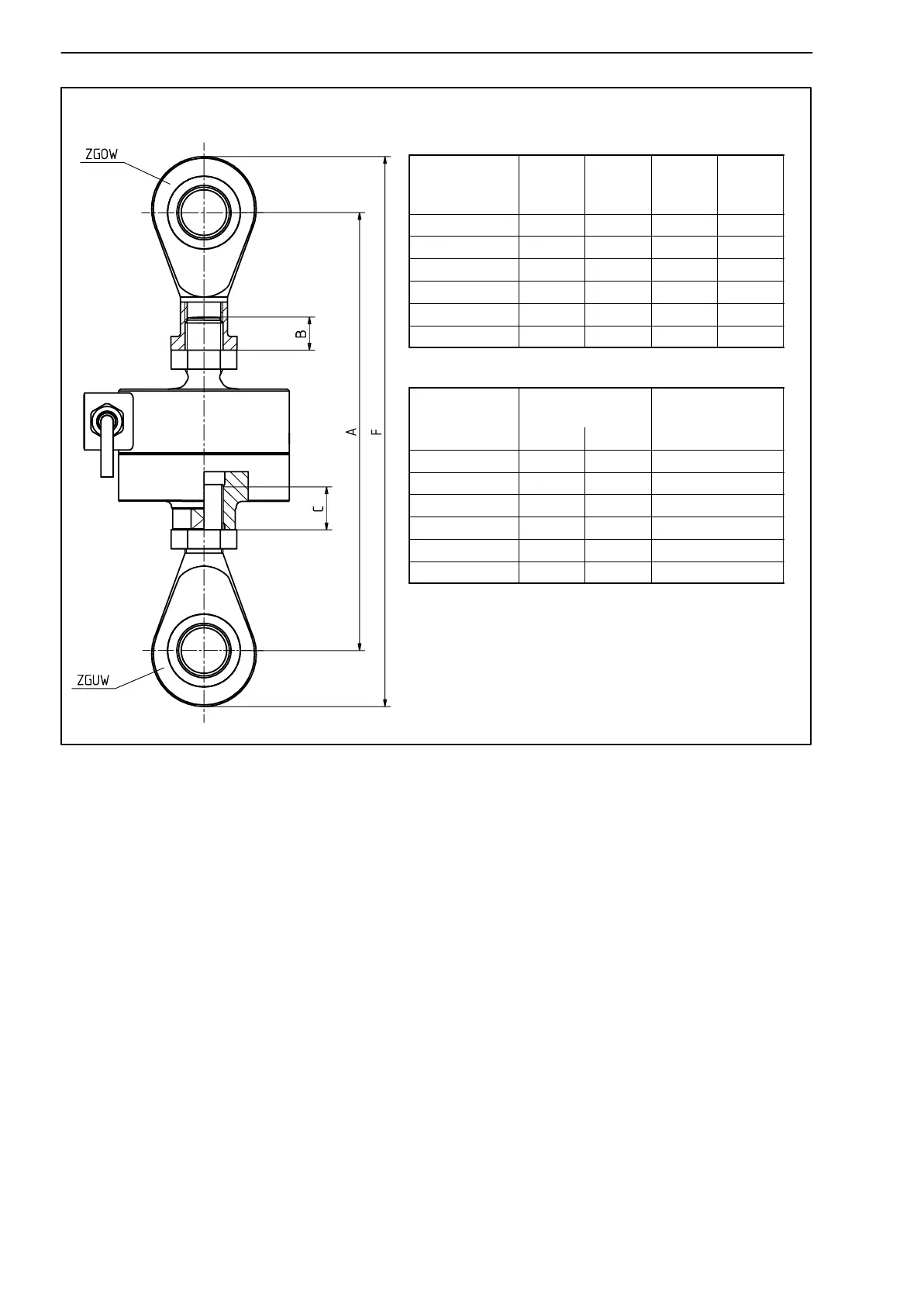

Wägezelle U2A mit montierten Gelenkösen ZGOW, ZGUW
32
U2A
HBM A1261-2.2 en/de/fr
Nennlast in
[t]
A
min
A
max
F
min
F
max
0,05...0,5 139 156 171 188
1 141 156 173 188
2 212 234 262 284
5 260 288 320 348
10 418 436 541 559
20 466 489 602 625
Nennlast in
[t]
Mindestein-
schraubtiefe
Anzugsmoment
M
A
[NVm]
B C
0,05...0,5 9,6 9,6 60
*)
1 9,6 9,6 60
2 16 16 300
5 19,2 19,2 500
10 27 31,2 2500
20 36,6 38,4 4500
*)
Diesen Wert nicht überschreiten und Wägezelle beim
Anziehen schonend handhaben, um eine
Beschädigung der dünnen Messmembran zu
vermeiden. Kontermutter entsprechend gegenhalten.
