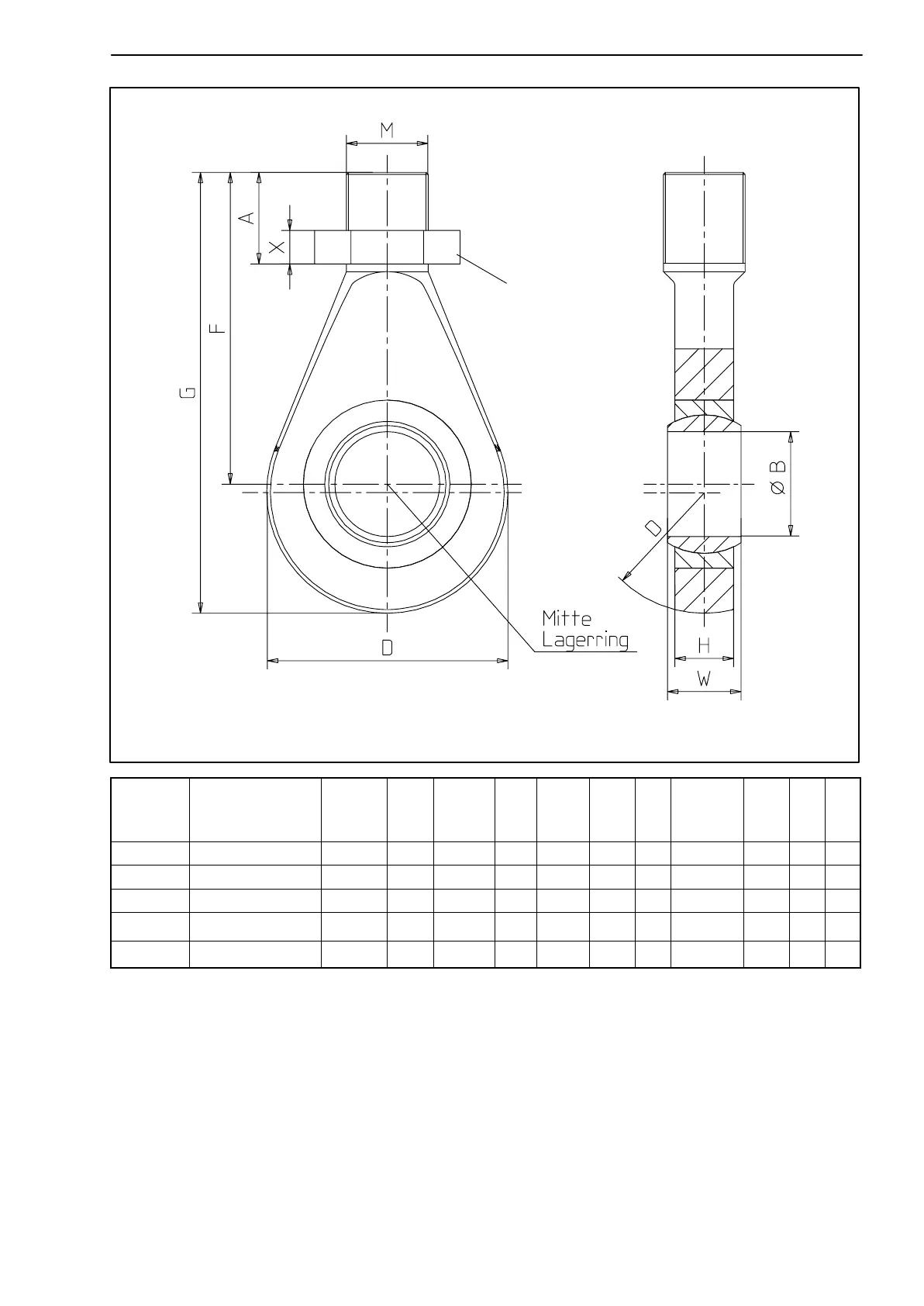

Gelenköse ZGUW
sur plats (s.p.)
Matériau: acier trempé, galvanisé; acier laminé et PTFE/feuillard de bronze
Charge
nominal
e en t
Anneaux à
rotule ZGOW
Poids
in kg
A ∅B D F G H M s.p. W X
0,05...1 U2A/1T/ZGUW 0,1 33 12
H7
32 54 70 12 M12 19 16 7
2 U2A/2T/ZGUW 0,2 47 20
H7
50 78 103 18 M20x1,5 32 25 9
5 U2A/5T/ZGUW 0,4 57 25
H7
60 94 124 22 M24x2 36 31 10
10 U2A/10T/ZGUW 1,1 65,5
50
+0,002
-0,014
115 148,5 210 28 M39x2 60 35 16
20 U2A/20T/ZGUW 3,2 80
60
+0,003
-0,018
126 168 236 36 M48x2 70 44 18
