U2A
HBMA1261-2.2 en/de/fr

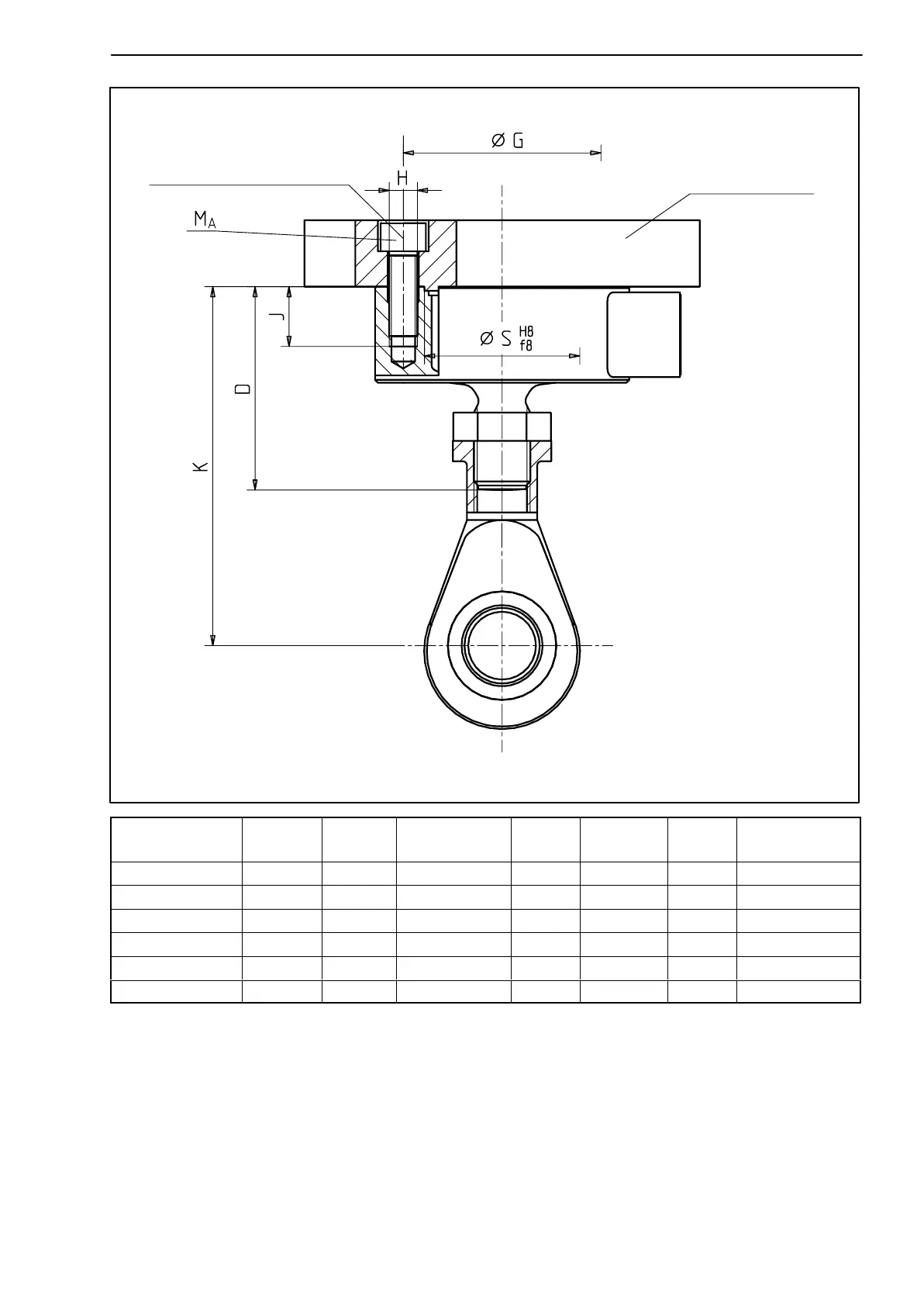

U2A, avec ZGOW, sans adaptateur
plaque de base,
incombe au client
dessin décalé de 45°
ou de 22,5°
*cote recommandée en veillant à la profondeur filetée minimum
*
Charge
nominale en t
D ∅G H J K ∅S M
A
1)
[NVm]
0,05...0,5 47 42 4xM5 13 84...86,4 34 5
1 47 42 4xM5 13 86,4 34 5
2 72 70 4xM10 20,5 131,6 55 35
5 86 78 4xM12 19 158,2 61 60
10 122 105 8xM12 16 244 79 60
20 142 125 8xM16 26 270,2 97 150
1
)Valeurs recommandées lorsque le filet est sec et en utilisant un clé dynamométrique
