• Für dynamische Wechsellasten muss das Anzugsmoment der Schrauben
so gewählt werden, dass die Schrauben bis über die Betriebslast des
Aufnehmers vorgespannt sind. Entnehmen Sie die dafür notwendigen
Daten der folgenden Tabelle.
um 45° bzw. 22,5°
versetzt gezeichnet
M
A
M
A
kundenseitig
kundenseitig
Boden
Flansch
ØC
Zentrieren Sie den U93 über den Durchmesser C!
nutzbare
Zentriertiefe 1 mm
nutzbare
Zentriertiefe 1,5 mm
ØC
F

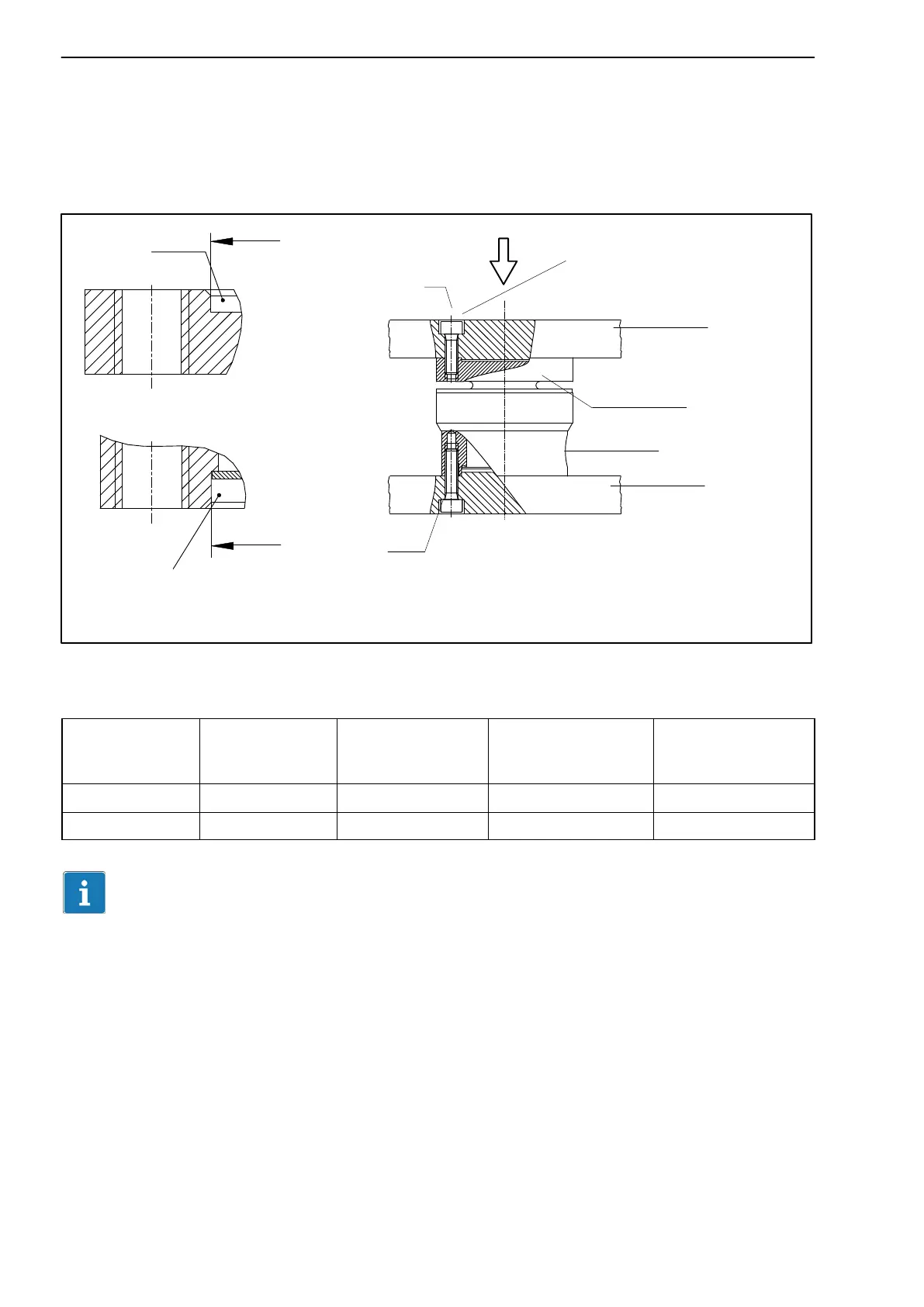

Abb. 5.2: Einbau des Kraftaufnehmers
Nennkraft (kN) Zentrierdurch
messer C
H8
Anzugsmoment
M
A
(NVm)
Schrauben für
Aufnehmer
montage
min. Einschraub
tiefe bodenseitig
(mm)
1kN … 10kN 18 9 4 x M5; 12.9 5
20kN … 50kN 32 16 8 x M6; 12.9 8
Wichtig
Achten Sie beim Anschrauben durch die oberen Durchgangsgewinde darauf,
dass selbst bei Belastung mit Nennkraft noch ein Spalt zwischen Schraube
und Aufnehmerkörper verbleibt. Andernfalls ergibt sich ein Kraftnebenschluss,
der zu Fehlmessungen führt.
