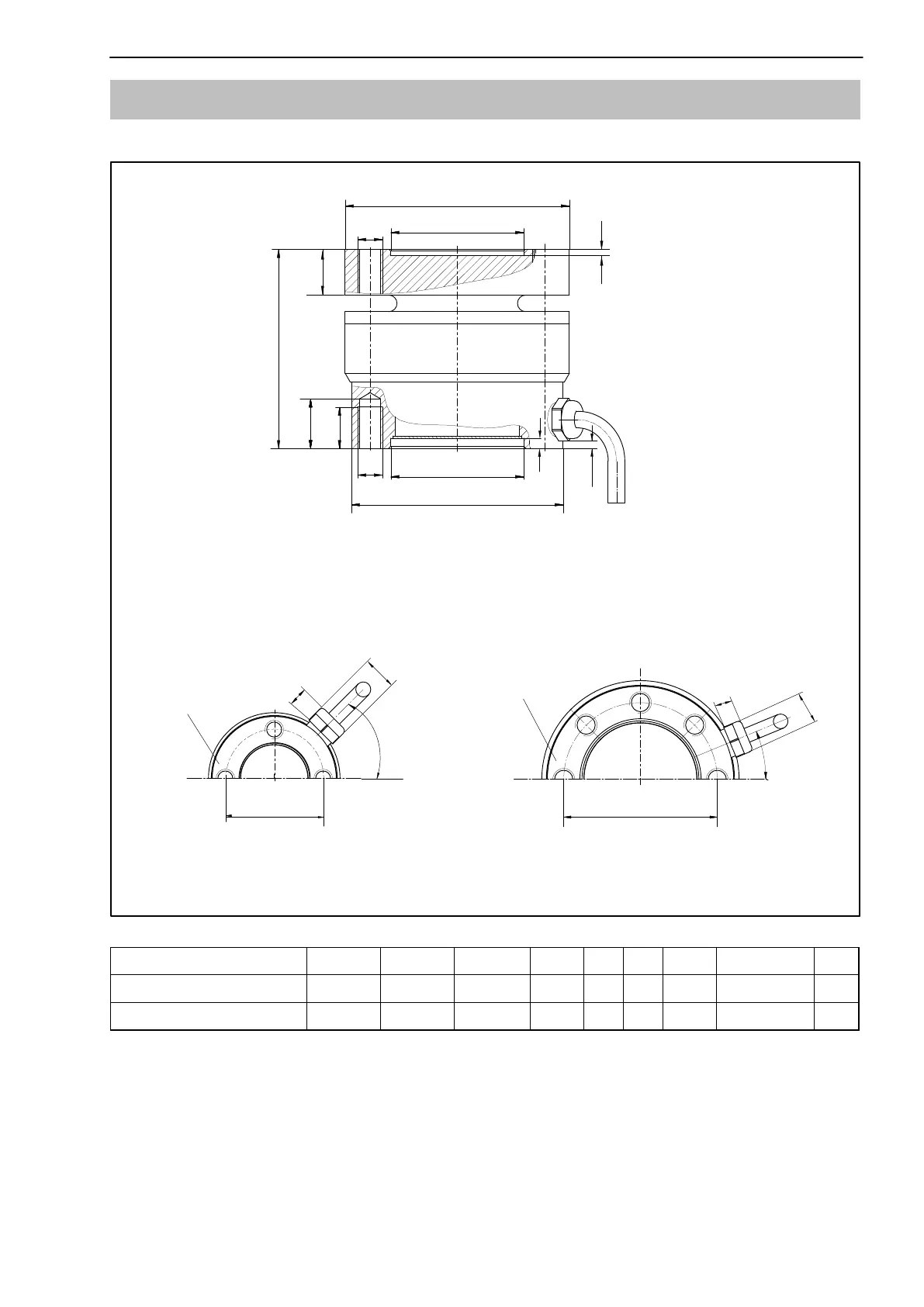

8 Abmessungen
U93/20 kN 0 50 kN
M
∅A
∅C
∅B
∅C
M
Mini‐Verschraubung
M8x1
45°
∅K
U93/1 kN 0 10 kN
G
E
F
ca. 0,5
1*
1,5*
8 x 45°
4 x 90°
∅K
D
ca. 5
22,5°
*) nutzbare Zentriertiefe
ca. 10
ca. 5
ca. 10
Nennkraft ∅A ∅B ∅C
H8
D E F G ∅K
"
0,1
M
U93/1kN …10 kN 35 33 18 6,2 9 7 30,5 26 M5
U93/20kN … 50 kN 54 51 32 11 12 10 48 42 M6
