HBM U93 - Anschließen an Klemmen; Anschließen an einen Stecker

U93
36
A2081-2.2 en/de/frHBM
ws (weiss)
sw (schwarz)
rt (rot)
bl (blau)
gn (grün)
gr (grau)
ge (gelb)
Messsignal (+) U
A
Speisespannung (+) U
B
Fühlerleitung (-) und TEDS
Fühlerleitung (+)
Speisespannung (-) U
B
und TEDS
Messsignal (-) U
A
Kabelschirm, verbunden mit
Gehäuse

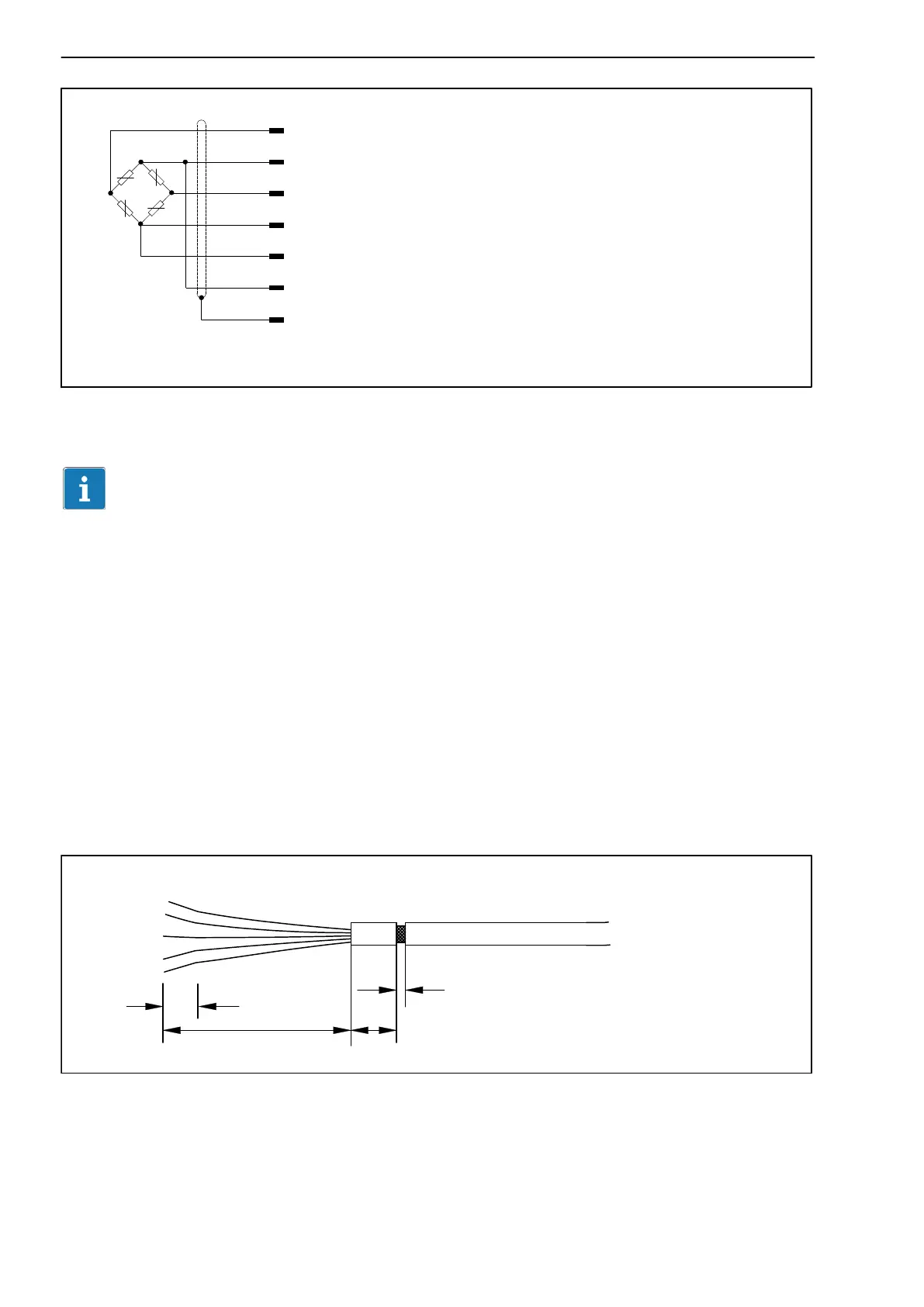

Abb. 6.1: Anschlussbelegung des U93 (Sechsleiter‐Technik)
Tipp
Vertauschen Sie die weiße und die rote Kabelader, falls Sie bei Druckbelas
tung eine negative Ausgangsspannung am Messverstärker benötigen.
6.2.1 Anschließen an Klemmen
4. Schneiden Sie den Kabelmantel entsprechend Abb. 6.2 ein, damit der
Schirm zugänglich wird.
5. Legen Sie den Schirm flächig auf die Gehäusemasse.
6.2.2 Anschließen an einen Stecker
Legen Sie den Kabelschirm flächig auf das Steckergehäuse.
Kabelmantel am Umfang aufgeschnitten und
um ca. 2 mm nach vorne geschoben
100
10
10
2
Abb. 6.2: Eingeschnittener Kabelmantel
