Côté client
Côté client
Support
Bride
ØC
Centrer le U93 à l'aide du diamètre C !
Profondeur
de centrage
utile 1 mm
Profondeur
de centrage utile 1,5 mm
ØC
F

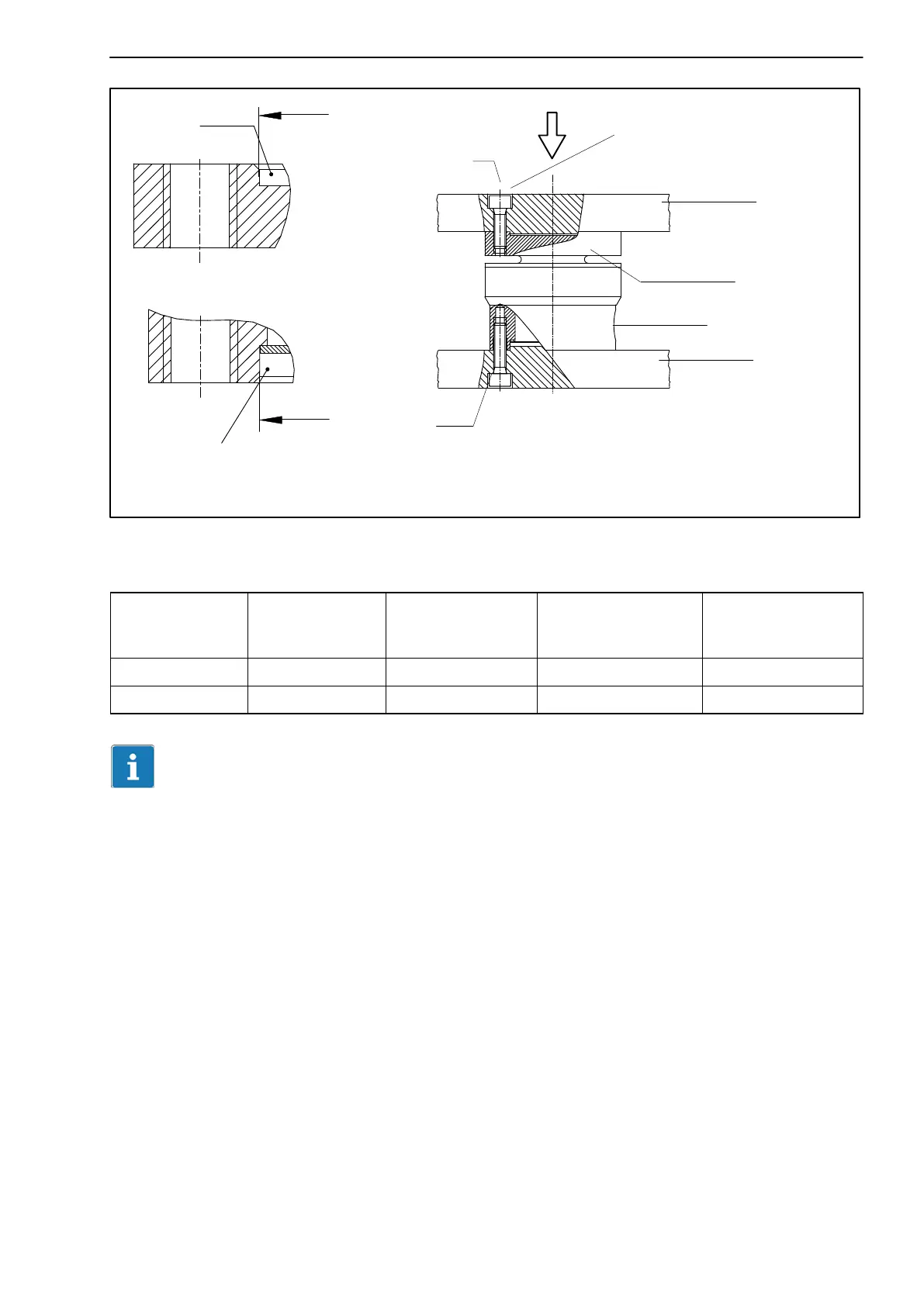

Fig. 5.2 : Montage du capteur de force
Force nomi
nale (kN)
Diamètre de
centrage C
H8
Couple de ser
rage M
A
(NVm)
Vis destinées au
montage du cap
teur
Longueur de filet
mini côté support
(mm)
1kN … 10kN 18 9 4 x M5 ; 12.9 5
20kN … 50kN 32 16 8 x M6 ; 12.9 8
Important
Lors du vissage au niveau du taraudage débouchant supérieur, s'assurer qu'il
reste toujours un espace entre la vis et le corps du capteur, même lorsque
l'on y applique la force nominale. Dans le cas contraire, il se crée un shunt qui
entraîne des mesures erronées.
