DIRECTIVES D’INSTALLATION DE LA DIODE
Une petite composante électrique, appelée une « diode », doit être installée sur le
bouton-poussoir de l’entrée principale pour que ce carillon puisse diffuser toutes
les tonalités sélectionnées.

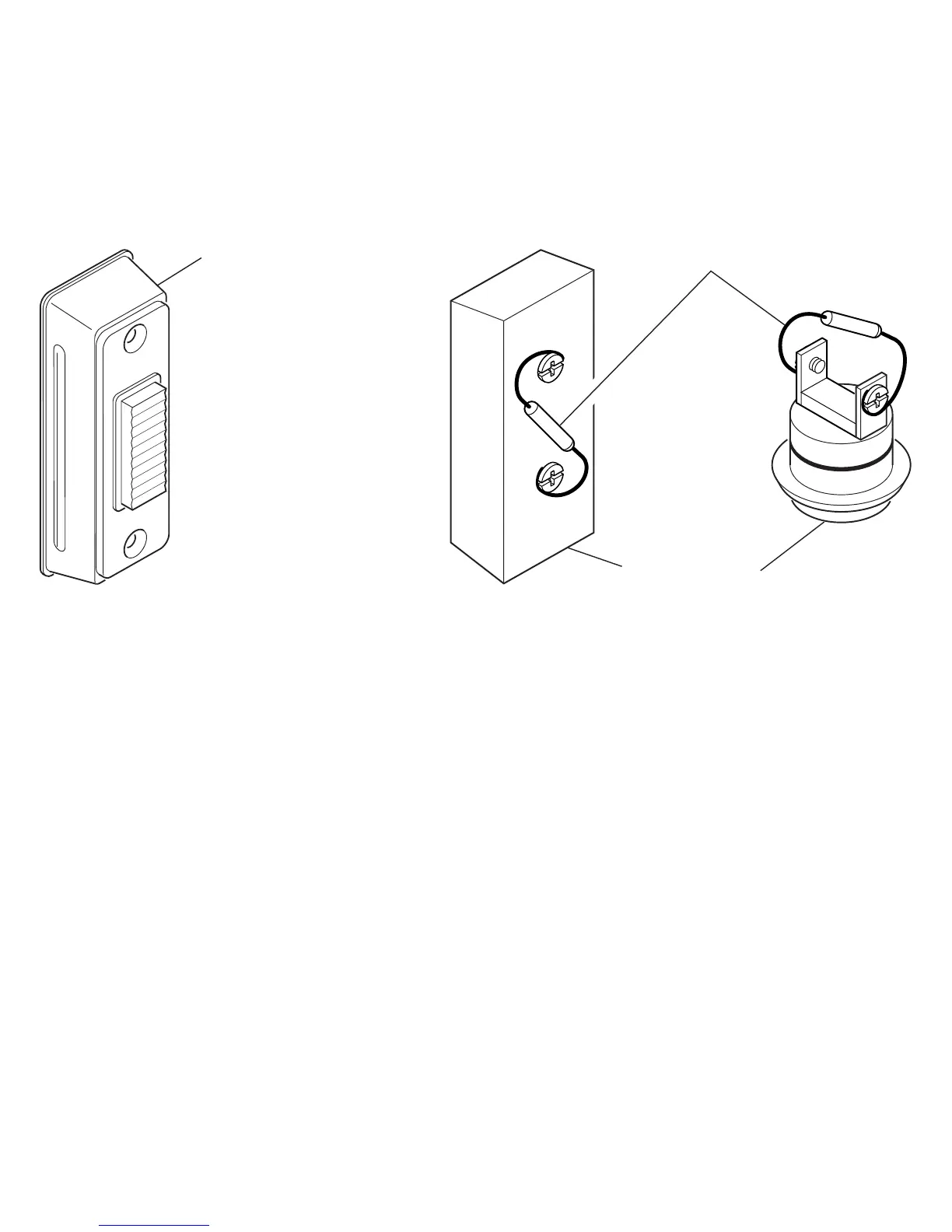

Figure 5
Diode à bouton-poussoir (comprise)
Bouton-poussoir
Figure 6
Bouton-poussoir
avec diode intégrée
(non fourni avec
tous les modèles)
Note :
• Certains modèles exigent un bouton-poussoir doté d’une diode installée en usine (ces boutons
sont identifiés au moyen d’un décalque au verso). Ce bouton-poussoir peut servir à remplacer le
bouton-poussoir existant de l’entrée principale. Dans un tel cas, il n’est pas nécessaire d’ajouter
une diode et, en fait, il ne faut pas utiliser de diode supplémentaire.
• Si le bouton-poussoir ne comporte pas de diode intégrée, branchez la diode fournie aux vis du
bornier du bouton-poussoir, comme indiqué à la Figure 6.
Si, une fois la diode installée, le carillon ne diffuse pas toutes les tonalités sélectionnées,
consultez la section Dépannage à la page 29.
