Bedienung
89

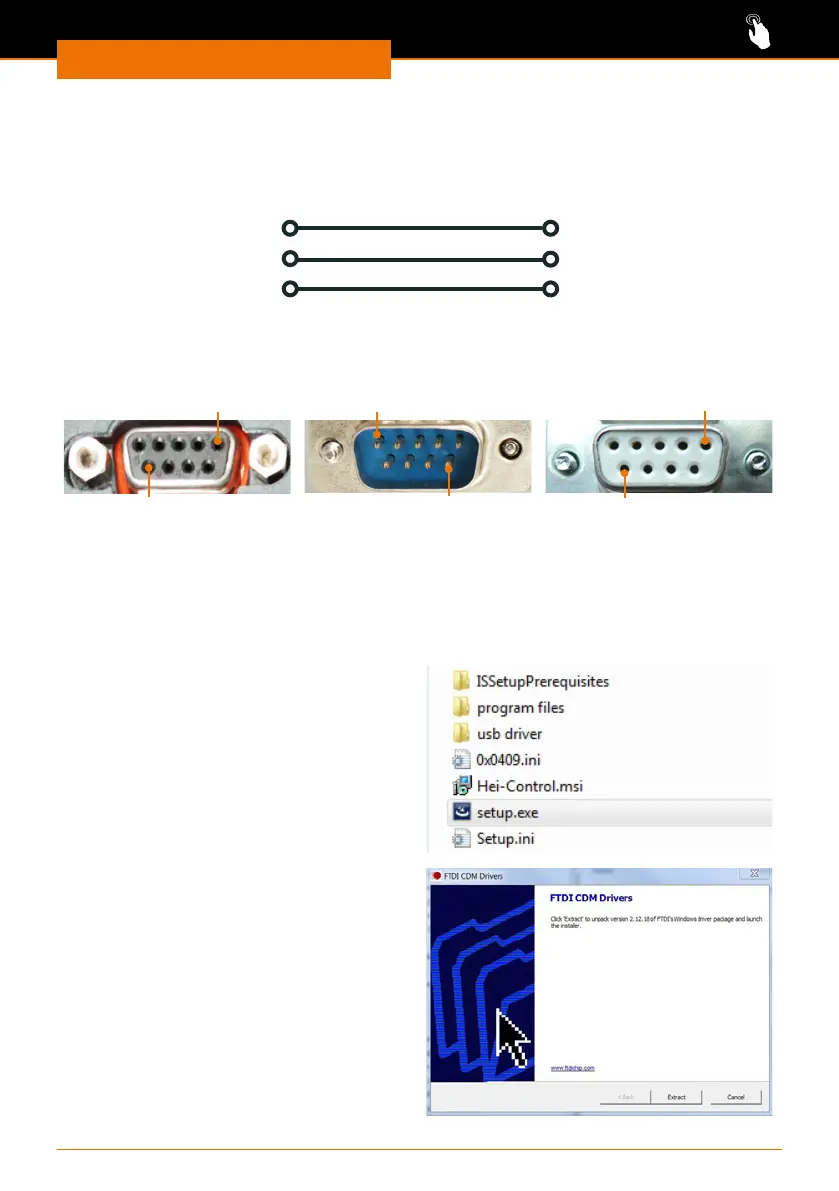

RS 232-Schnittstelle
Wenn Sie ein Schnittstellenkabel benutzen, das Sie nicht von Heidolph bezogen haben
(optionales Zubehör), achten Sie auf die korrekte Belegung. Bei der RS 232-Schnittstelle
dürfen die Leitungen nur so verbunden werden, wie in der Grak aufgezeigt:
Stecker SUB-D9
RXD (2)
TXD (3)
GND (5)
Buchse SUB-D9
(2) RXD
(3) TXD
(5) GND
Pinanordnung
Buchse SUB-D9
Geräte-Anschluss
Stecker SUB-D9
Kabel an Gerät
Buchse SUB-D9
Kabel an PC
1
9
1
9
1
9
USB-Schnittstelle
Für die Hei-TORQUE USB-Schnittstelle muss ein zusätzlicher Treiber auf dem PC installiert
werden. Der Treiber simuliert an der USB-Schnittstelle eine Com-Schnittstelle.
Den Treiber nden Sie auf dem mitgelieferten USB-Stick.
➜ Stecken Sie den USB-Stick in die
USB-Schnittstelle Ihres PCs .
✓ Sie erhalten nebenstehende
Ordner und Dateien auf dem
Wechseldatenträger angezeigt.
➜ Önen Sie den Ordner „usb driver”.
➜ Doppelklicken Sie auf die Datei
„CDM v2.12.06 WHQL Certied”.
➜ Folgen Sie den Anweisungen am
Bildschirm.
➜ Übernehmen Sie den Speicherort für
den USB-Treiber mit „Weiter >”
✓ Der Treiber wird im üblichen Ordner für
Windowstreiber abgelegt.
➜ Beenden Sie die Installation mit
„Fertigstellen”.
