3

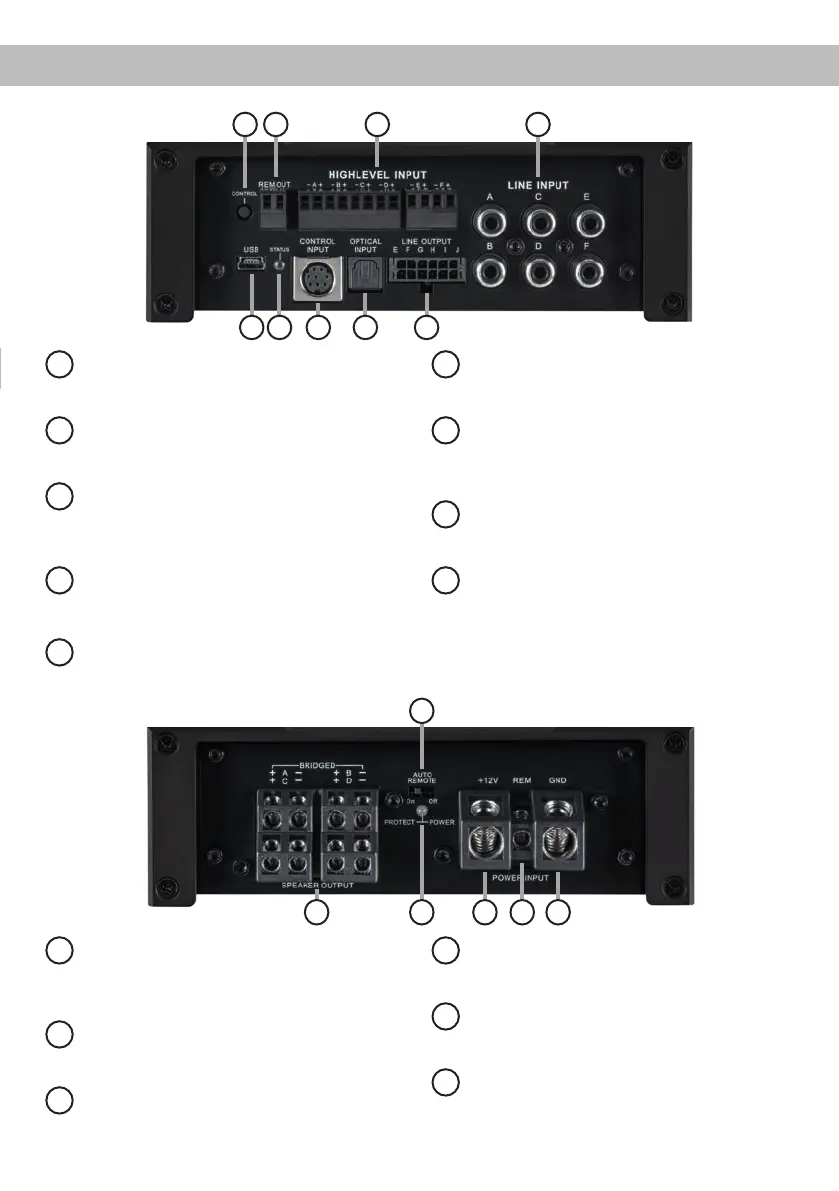

Anschluss- und Bedienelemente
10
Auto Remote
Dient zur Aktivierung/Deaktivierung der au-
tomatischen Einschaltung des Verstärkers
über den Highlevel Input.
11
Speaker Output
Lautsprecherausgänge für den Anschluss
von Lautsprechersystemen.
12
Power & Protect LED
Die Power & Protect LED zeigt den
Betriebszustand des Verstärkers an.
13
+12 V
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
14
REM
Anschluss für die Remote-Leitung des
Radios.
15
GND
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
1
Control Taster
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
2
Rem. Out
Der Remote-Ausgang dient zum Einschalten
weiterer Verstärker.
3
Highlevel Input
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge.
4
Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
5
USB Eingang
Dient zum Anschluss an den Computer.
6
Status LED
Die Status LED zeigt den Betriebszustand
an.
7
Control Input
Multifunktionsanschluss – dient zum An-
schluss einer Fernbedienung und weiterem
HELIX Zubehör.
8
Optical Input
Optischer Eingang im SPDIF-Format für
digitale Stereosignale.
9
Line Output
Vorverstärkerausgänge zum Anschluss
weiterer Verstärker. Zur Einschaltung wei-
terer Verstärker muss der Remote-Ausgang
( Rem. Out) verwendet werden.
1 2 43
5 6 7 8 9
12 13 14 1511
10
