MODE
BXi 8000D
1x 4000 Watts
SLAVE IN/OUT
MASTERSLAVE
LOGO BADGE
GNDBATT +12V
SPEAKER OUTPUT
+ –+ –
POWER INPUT
REM
BLUE
WHITE
LOGO BADGE
GNDBATT +12V
SPEAKER OUTPUT
+ –+ –
POWER INPUT
REM
BLUE
WHITE
MODE
BXi 8000D
1x 4000 Watts
SLAVE IN/OUT
MASTERSLAVE
VERKABELUNG MASTER
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des MASTER-Verstärkers mittels
geeigneten hochwertigen Cinch-Audiokabeln. Falls Ihr Steuergerät über einen separaten Subwoofer-Ausgang (SUB OUT) verfügt kann
vorzugsweise dieser benutzt werden.
• Schließen Sie die Steuerleitung (REM) an die Steuersignal-Anschlussbuchse (REM) am MASTER-Verstärker an.
• Schließen Sie nur am MASTER-Verstärker die beiliegende Bass-Fernbedienung an.
VERKABELUNG SLAVE
• Verbinden Sie die Cinchanschlüsse (SLAVE IN/OUT) des MASTER-Verstärkers mit den Cinchanschlüssen (SLAVE IN/OUT) des
SLAVE-Verstärkers mittels geeigneten hochwertigen Cinch-Audiokabeln.
• Verbinden Sie die Steuerleitung (REM) an der Steuersignal-Anschlussbuchse (REM) des MASTER-Verstärkers mit der Steuersignal-
Anschlussbuchse (REM) des SLAVE-Verstärkers. Dazu kann ein Kabel mit mind. 0,5 mm
2
Querschnitt verwendet werden.
VERKABELUNG SUBWOOFER
• Siehe Seite 9.
EINSTELLUNG MASTER
• Bringen Sie den Schalter MODE in die Stellung MASTER.
Beachten Sie dazu die Angaben zu den Einstellungen von LOW PASS, SUB SONIC, PHASE, LEVEL, SUB BOOST, FREQ RANGE,
Q-CONTROL und der Bass-Fernbedienung BASS REMOTE auf Seite 7
EINSTELLUNG SLAVE
• Bringen Sie den Schalter MODE in die Stellung SLAVE.
In der Betriebsart SLAVE sind alle Funktionsregler des SLAVE-Verstärkers ohne Funktion.
Es wird lediglich das bereits modifizierte Audiosignal des MASTER-Verstärkers verstärkt.
8
BXi6000D · BXi8000D

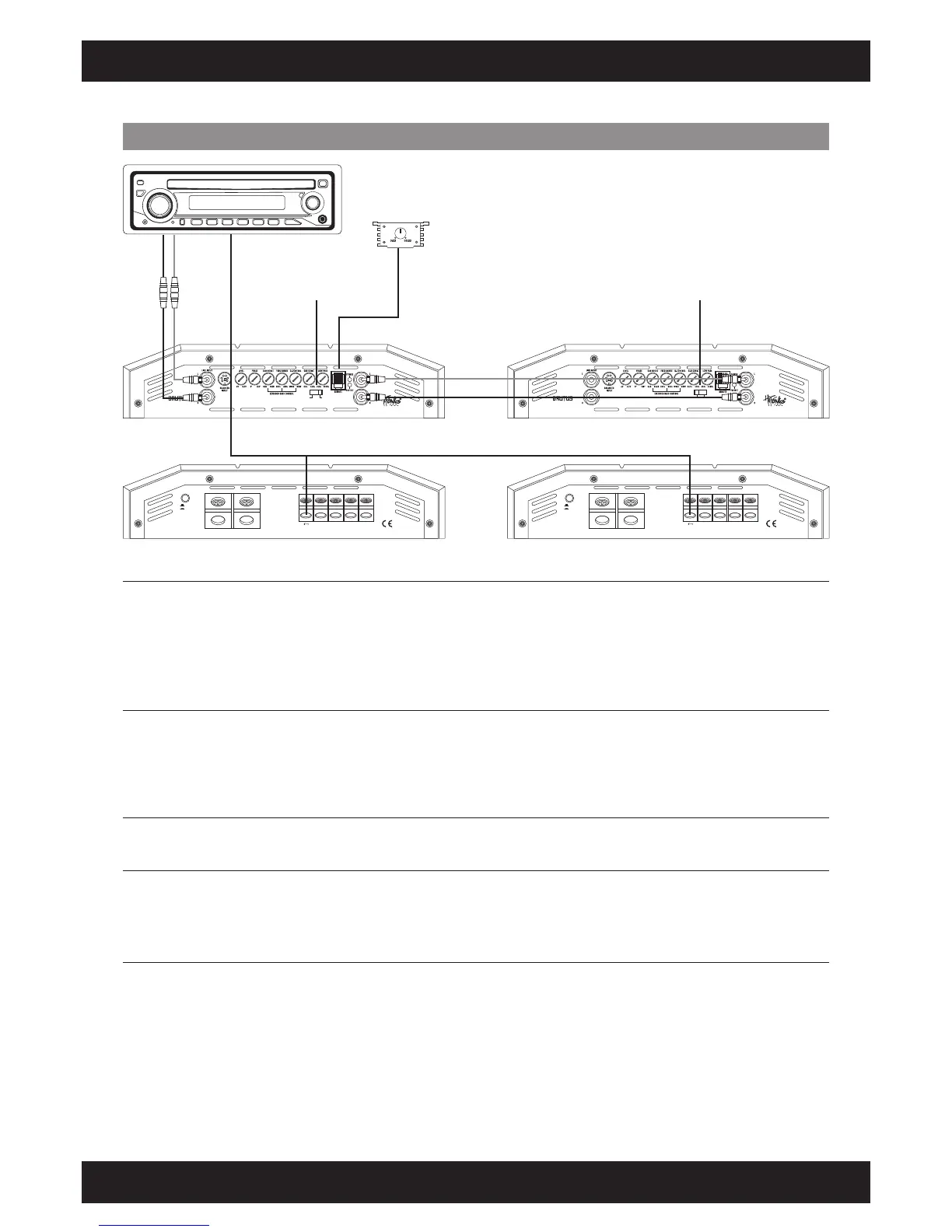

ANSCHLUSSBEISPIEL: Master/Slave-Modus mit zwei Verstärker
1. Stereo Cinch-Audiokabel (L/R od. SUB OUT)
vom Steuergerät mit LINE INPUT L/R des
MASTER- Verstärkers verbinden.
Bass-Fernbedienung* mittels
beiliegendem Kabel mit dem
Anschluss am Verstärker
(MASTER) verbinden (REMOTE)
Schalterstellung = MASTER
SLAVE
MASTER
Schalterstellung = SLAVE
Steuerleitung REM
Steuerleitung REM
2. Stereo Cinch-Anschluss (SLAVE IN/OUT) vom
MASTER- Verstärker mit SLAVE IN/OUT des
SLAVE-Verstärkers verbinden.
1.
2.
* optional
