CH 4
CH 3
LINE INPUT LINE OUTPUT
CH 2
CH 1
R
L
BASS BOOST LOW PASS
0dB 18dB 30Hz 150Hz
CH 1/2
LOGO
BADGE
WHITE
BLUE
TWIN
SUB
ON
OFF
BASS BOOST HI PASSLOW PASS LEVEL
0dB 18dB 10Hz 1.2 kHz30Hz 150Hz 6V 0.2V
CH 3/4
REMOTE
PROTECT POWER
INPUT MODE
4 CH 2 CH
X-OVER
X-OVER
HI PASS LEVEL
10Hz 1.2 kHz 6V 0.2V
LP/BP HP FULL
LP/BP HP FULL
VERKABELUNG
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE INPUT) des Verstärkers mittels
geeigneten hochwertigen Cinch-Audiokabeln.
• Verbinden Sie die Front- und Hecklautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers
(SPEAKER OUTPUT + 1CH - und + 2CH - und + 3CH - und + 4CH -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
INPUT MODE-SCHALTER
• Der Eingangswahlschalter INPUT MODE sollte sich in diesem Betriebsmodus auf Schalterstellung 4CH befinden. Sollte Ihr Steuergerät
nur einen Cinch-Ausgang haben, schliessen Sie diesen an LINE INPUT CH 1 und CH 2 an und bringen den INPUT MODE Schalter in
die Stellung 2CH.
WEICHENKONFIGURATION CH1/2 & CH3/4
• Bei größeren Lautsprechersystemen (ab 20cm) können Sie die Vollbereichs-Stellung (FULL) wählen.
• Bei kleineren Lautsprechersystemen (8.7cm - 16cm) sollten Sie die Hochpass-Stellung (HP) wählen, damit die Lautsprecher nicht durch
zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe des Systems liegen und ist über den
HI PASS-Regler einstellbar. Der LOW PASS-Regler ist in dieser Konfiguration ohne Funktion.
PEGEL-REGLER CH1/2 & CH3/4
Drehen Sie den Regler LEVEL gegen den Uhrzeigersinn auf die 6 Volt Position.
Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
Drehen Sie nun langsam den Regler LEVEL im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
Drehen Sie den Regler LEVEL nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASSANHEBUNG
Den Regler BASS BOOST sollten Sie in diesem Anschlussbeispiel in die 0dB-Stellung bringen.
BASS-FERNBEDIENUNG
Die beiliegende Bass-Fernbedienung ist in diesem Anschlussbeispiel ohne Verwendung.
TWIN SUB SCHALTER
Der Schalter sollte sich der Stellung OFF befinden.
4-KANAL VERSTÄRKER: ZXi4404 / ZXi6404 / ZXi9404
10

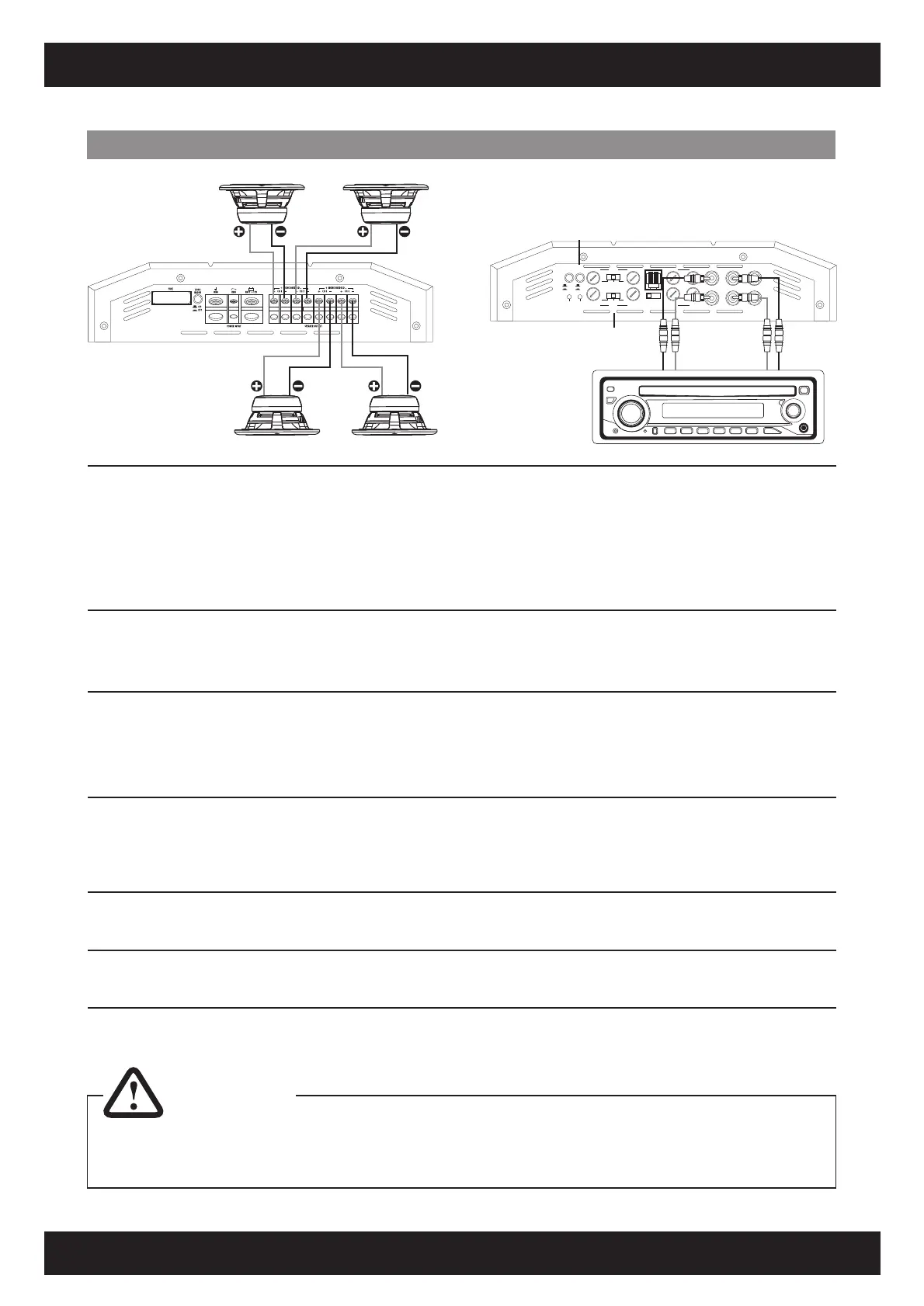

ANSCHLUSSBEISPIEL: 4-Kanal-Modus Stereo Front- und Hecksystem
RL RR
Stereo Cinch-Audiokabel (FL/FR & RL/RR)
vom Steuergerät mit LINE INPUT CH1 / CH2
und CH3 / CH4 des Verstärkers verbinden
Lautsprecher
vorne / links
2 – 8 Ohm
Lautsprecher
vorne / rechts
2 – 8 Ohm
FR FL
Verbinden Sie keine Lautsprecher-Kabel mit der Fahrzeugkarosserie. Achten Sie zudem stets auf
die korrekte Polung der Anschlüsse. Das Vertauschen von Plus und Minus hat einen Totalverlust
der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
HINWEIS!
Lautsprecher
hinten / links
2 – 8 Ohm
Lautsprecher
hinten / rechts
2 – 8 Ohm
Schalterstellung CH1/2 = HP oder FULL
und CH3/4 = HP oder FULL
TWIN SUB = OFF
