CH 4
CH 3
LINE INPUT LINE OUTPUT
CH 2
CH 1
R
L
BASS BOOST LOW PASS
0dB 18dB 30Hz 150Hz
CH 1/2
LOGO
BADGE
WHITE
BLUE
TWIN
SUB
ON
OFF
BASS BOOST HI PASSLOW PASS LEVEL
0dB 18dB 10Hz 1. 2 kHz30Hz 150Hz 6V 0.2V
CH 3/4
REMOTE
PROTECT POWER
INPUT MODE
4 CH 2 CH
X-OVER
X-OVER
HI PASS LEVEL
10Hz 1. 2 kHz 6V 0.2V
LP/BP HP FULL
LP/BP HP FULL
1 42 5 6 7 8 9

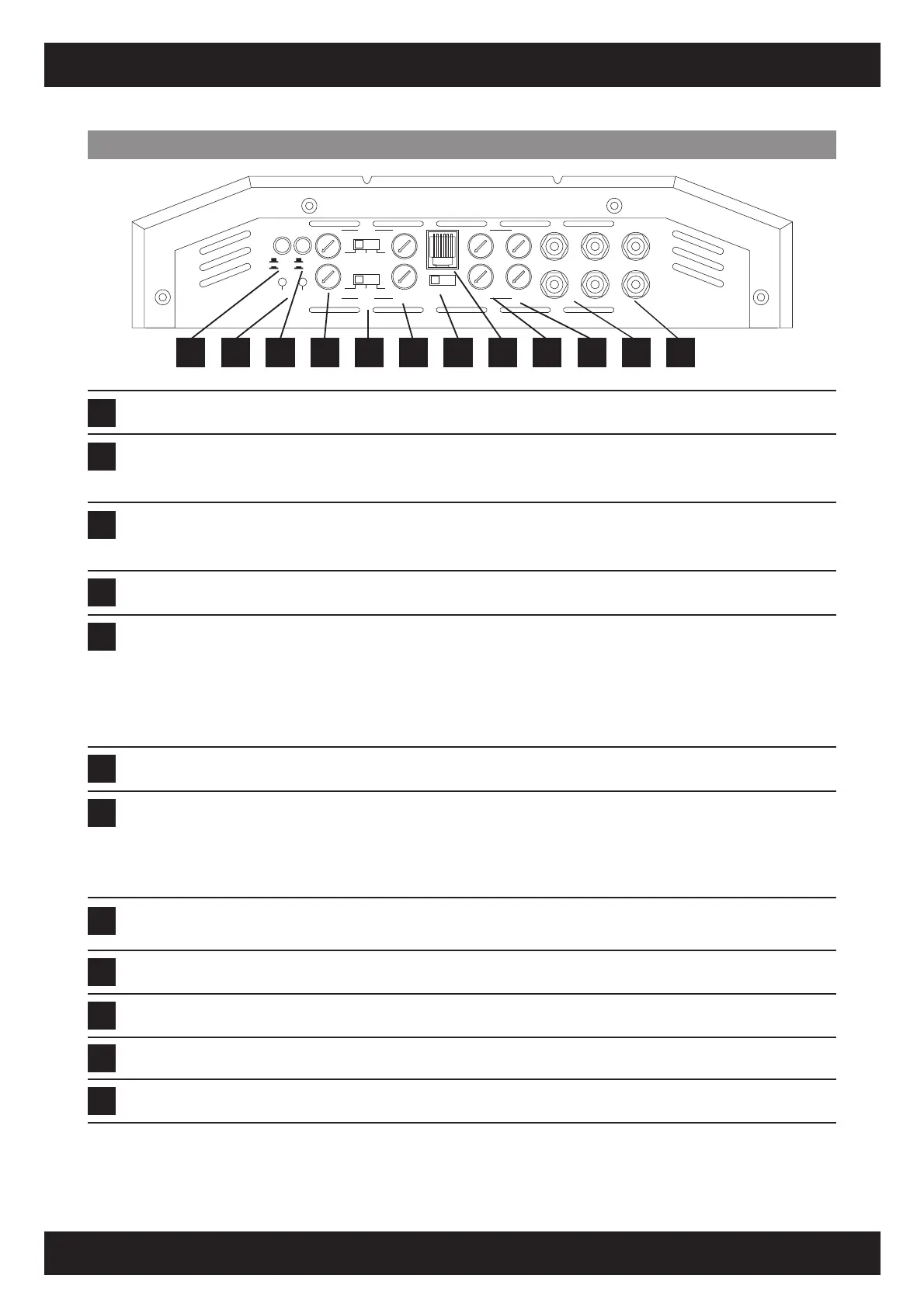

4-KANAL VERSTÄRKER: ZXi4404 / ZXi6404 / ZXi9404
9
FUNKTIONEN UND BEDIENELEMENTE
1
Der LOGO BADGE-Tastschalter schaltet die Beleuchtungsfarbe des Logos um (weiß oder blau).
11 123 10
2
POWER/PROTECT
Leuchtet die POWER LED so ist der Verstärker betriebsbereit.
Leuchtet die PROTECT LED auf, liegt eine Fehlfunktion vor. Beachten Sie dann die Hinweise im Abschnitt FEHLERBEHEBUNG.
3
Der TWIN SUB Schalter bewirkt in der Schalterstellung ON, dass die beiliegende Bass-Fernbedienung beim Betrieb mit zwei
gebrückten Subwoofern an beiden Kanalpaaren simultan (CH1/2 & CH3/4) die Lautstärke steuert. Es werden zudem alle
Weichen-Einstellungen (BASS BOOST, LP/BP, HP, LEVEL) von CH3/4 auch für CH1/2 übernommen. Alle Regler von CH1/2
sind dann ohne Funktion. Ist der Schalter in der Stellung OFF, funktioniert die Regelung per Fernbedienung nur an CH3/4.
4
Der CH1/2 bzw. CH3/4 BASS BOOST-Regler regelt die Bassanhebung stufenlos von 0dB bis +18dB bei 45 Hz am jeweiligen
Kanalpaar (Kanal 1/2 oder Kanal 3/4).
5
Der CH1/2 bzw. CH3/4 X-OVER-Schalter (Frequenzweichenschalter) selektiert die gewünschte Betriebsart des jeweiligen
Kanalpaars (Kanal 1/2 oder Kanal 3/4) am Verstärker.
Position LP/BP: Tiefpass-Modus (Frequenz wird nach oben begrenzt, einstellbar über den LOW PASS - Regler)
Der HI PASS-Regler fungiert in dieser Betriebsart dann als Subsonicfilter und begrenzt die Frequenz nach unten
(Bandpass-Funktion). WICHTIG: Ist dieser höher als der LOW PASS eingestellt, kommt kein Ton.
Position HP: Hochpass-Modus (Frequenz wird nach unten begrenzt, regelbar durch den HI PASS - Regler).
Position FULL: Vollbereich-Modus (gesamter Frequenzbereich wird verstärkt).
6
Die CH1/2 bzw. CH3/4 LOW PASS-Regler (Tiefpassfilter) bestimmten die Begrenzung des Frequenzgangs am jeweiligen
Kanalpaar (Kanal 1/2 oder Kanal 3/4) nach oben. Die Trennfrequenz ist stufenlos von 30Hz bis 150Hz regelbar.
7
Mit dem INPUT MODE-Schalter kann eingestellt werden, ob der Verstärker mit nur einem Stereo Cinch-Audio-Kabel
(Schalterstellung 2CH) oder mit zwei Stereo Cinch-Audio-Kabeln (Schalterstellung 4CH) vom Steuergerät angesteuert wird.
Nur bei der Schalterstellung 4CH ist die sogenannte FADER-Einstellung am Steuergerät wirksam.
Bei der Schalterstellung 2CH wird das Eingangssignal vom LINE INPUT CH1/2 auch auf das Kanalpaar CH3/4 geleitet. Somit
ist nur ein Cinch-Kabel an LINE INPUT CH1/2 nötig. Dafür kann vorzugsweise im Subwooferbetrieb auch ein vorhandener separater
Subwoofer-Signalausgang am Steuergerät verwendet werden. Auf die Verwendung von Y-Adaptern kann verzichtet werden.
8
Der REMOTE-Anschluss dient nur im LP/BP Betrieb zum Anschluss des Kabels der im Lieferumfang enthaltenen Bass-
Fernbedienung (Bass-Remote). Mit der Bass-Fernbedienung kann der Bass-Pegel z.B. vom Fahrersitz aus eingestellt werden.
Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörende Kabel.
9
Die CH1/2 bzw. CH3/4 HI PASS-Regler (Hochpassfilter) bestimmen die Begrenzung des Frequenzgangs am jeweiligen Kanalpaar
(Kanal 1/2 oder Kanal 3/4) nach unten. Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar.
10
Die CH1/2 bzw. CH3/4 LEVEL-Regler bestimmen die Eingangsempfindlichkeit (Anpassung an das Ausgangssignal des
Steuergeräts) am jeweiligen Kanalpaar (Kanal 1/2 oder Kanal 3/4). Der Regelbereich ist zwischen 6 und 0.2 Volt.
11
Die LINE INPUT-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät verbinden.
Werden nur die Kanäle 1 und 2 belegt, sollte sich der INPUT MODE-Schalter in der Schalterstellung 2CH befinden.
12
Die LINE OUT-Cinchausgänge liefern ein lineares Vollbereichs-Audiosignal für die Ansteuerung weiterer Verstärker.
