6 7 8 9
1
POWER/PROTECT
Leuchtet die POWER LED ist der Verstärker betriebsbereit.
Leuchtet die PROTECT LED auf, liegt eine Fehlfunktion vor. Beachten Sie dazu dann die Hinweise im Abschnitt FEHLERBEHEBUNG.
2
Der LOGO BADGE-Tastschalter schaltet die Beleuchtungsfarbe des Logos um (weiß oder blau).
4
Der CH1/2 X-OVER-Schalter (Frequenzweichenschalter) selektiert die gewünschte Betriebsart des Verstärkers.
Position LP/BP: Tiefpass-Modus (Frequenz wird nach oben begrenzt, einstellbar über den LOW PASS - Regler)
Der HI PASS-Regler fungiert in dieser Betriebsart dann als Subsonicfilter und begrenzt die Frequenz nach unten
(Bandpass-Funktion). WICHTIG: Ist dieser höher als der LOW PASS eingestellt, kommt kein Ton.
Position HP: Hochpass-Modus (Frequenz wird nach unten begrenzt, regelbar durch den HI PASS - Regler).
Position FULL: Vollbereich-Modus (gesamter Frequenzbereich wird verstärkt).
5
Der LOW PASS-Regler (Tiefpassfilter) bestimmt die Begrenzung des Frequenzgangs der Lautsprecher nach oben. Die Trennfrequenz
ist stufenlos von 30Hz bis 150Hz regelbar.
6
Der REMOTE-Anschluss dient nur im LP/BP Betrieb zum Anschluss des Kabels der im Lieferumfang enthaltenen Bass-
Fernbedienung (Bass-Remote) . Mit der Bass-Fernbedienung kann der Bass-Pegel z.B. vom Fahrersitz aus eingestellt werden.
Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörende Kabel.
7
Der HI PASS-Regler (Hochpassfilter) bestimmt die Begrenzung des Frequenzgangs der Lautsprecher nach unten.
Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar.
8
Der LEVEL-Regler bestimmt die Eingangsempfindlichkeit (Anpassung an das Ausgangssignal des Steuergeräts).
Der Regelbereich is zwischen 6 und 0.2 Volt.
Die LINE OUT-Cinchausgänge liefern ein lineares Vollbereichs-Audiosignal für die Ansteuerung weiterer Verstärker.
9

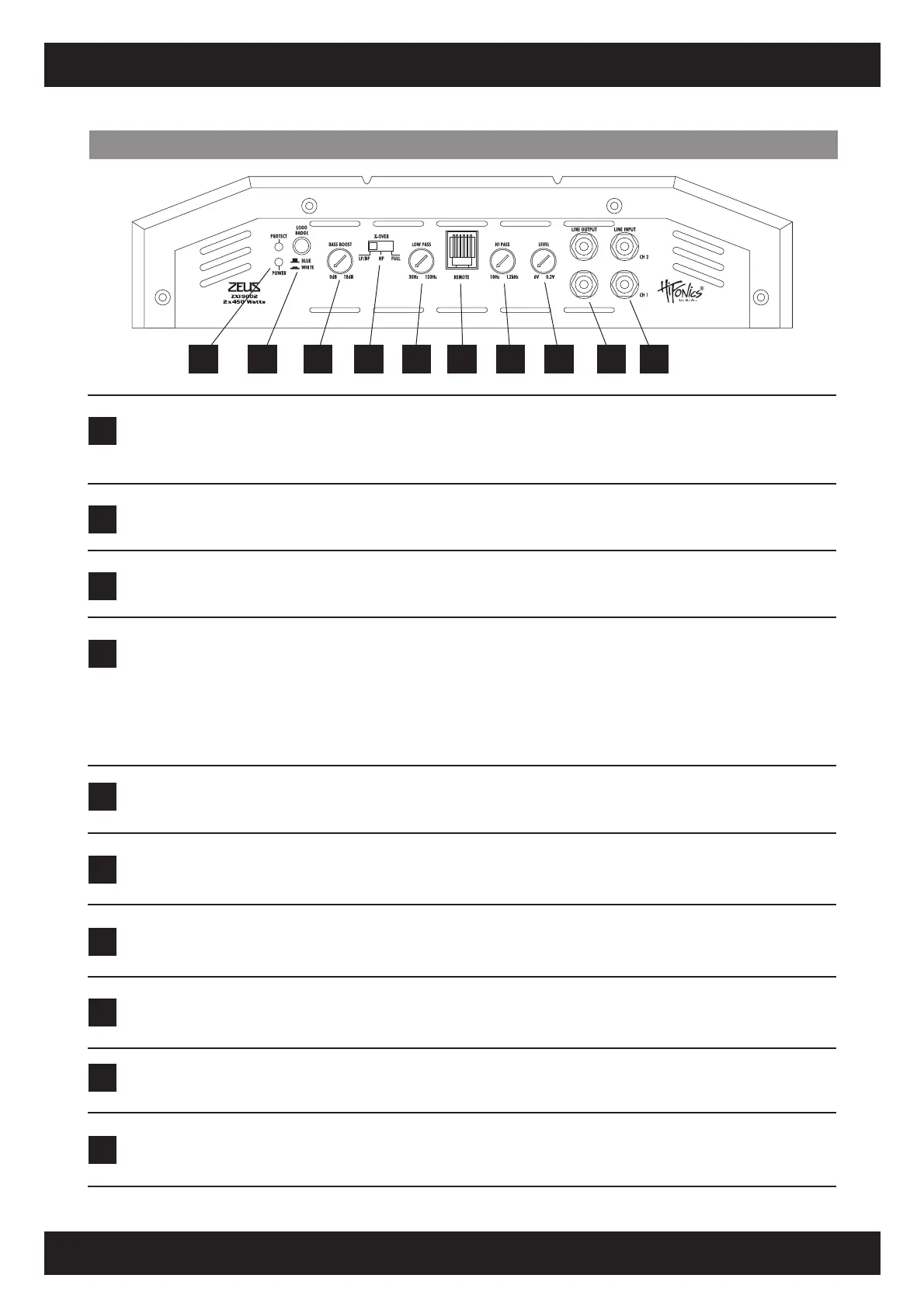

2-KANAL VERSTÄRKER: ZXi4002 / ZXi6002 / ZXi9002
6
1 43 5
Die LINE INPUT-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät verbinden.
10
10
FUNKTIONEN UND BEDIENELEMENTE
2
3
Der BASS BOOST-Regler regelt die Bassanhebung stufenlos von 0dB bis +18dB bei 45 Hz.
