4-KANAL VERSTÄRKER: ZXi4404 / ZXi6404 / ZXi9404
11

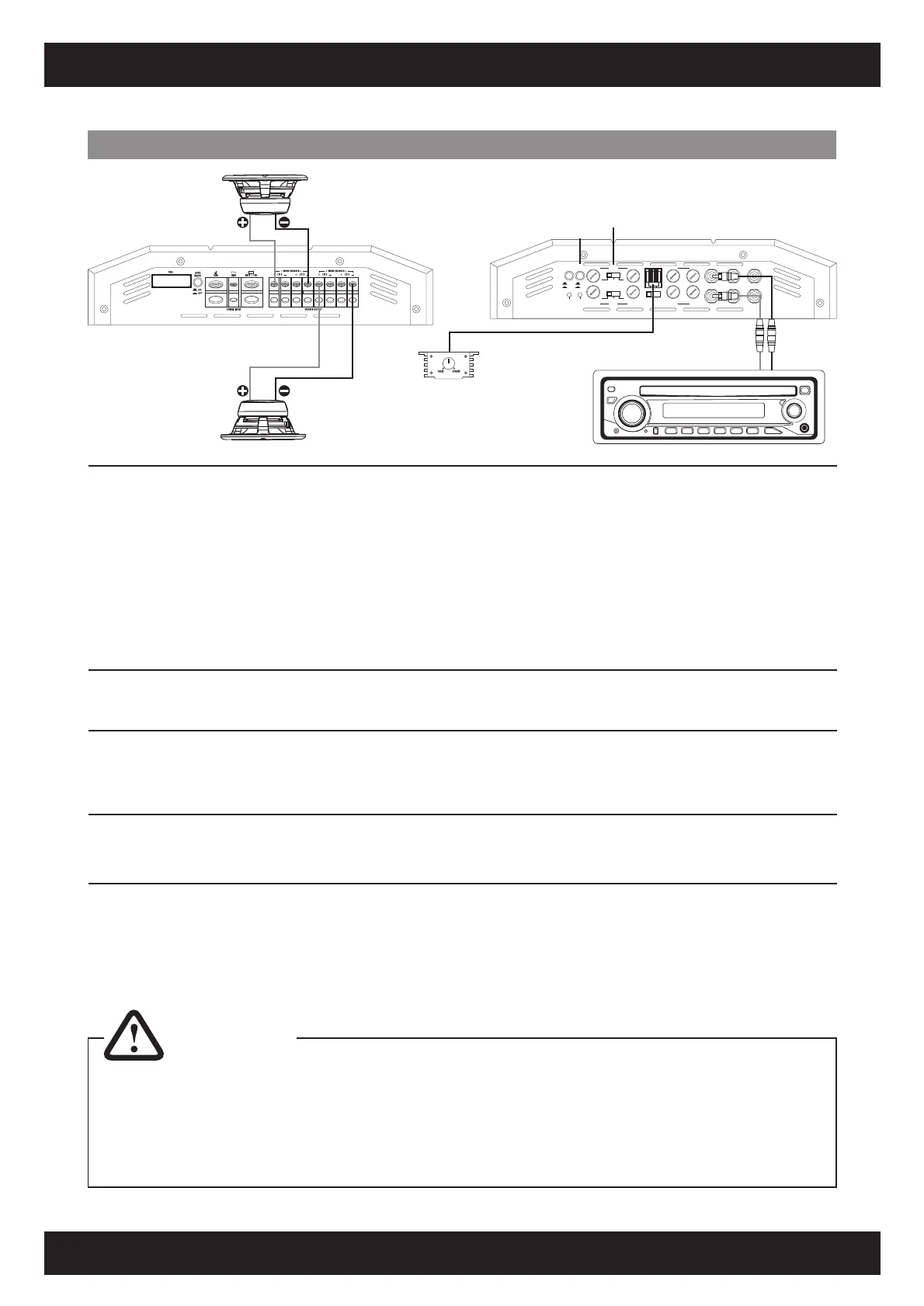

ANSCHLUSSBEISPIEL: 2-Kanal-Modus Mono 2 Subwoofer gebrückt
VERKABELUNG
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE INPUT CH 1 und CH 2) des Verstärkers mittels
geeigneten hochwertigen Cinch-Audiokabeln. Falls Ihr Steuergerät über einen separaten Subwoofer-Ausgang (SUB OUT) verfügt kann
vorzugsweise dieser benutzt werden.
• Verbinden Sie die beiden Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER
• OUTPUT CH1/2 + Mono Bridged - und CH3/4 + Mono Bridged -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Subwoofer pro Kanalpaar 4 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
INPUT MODE-SCHALTER
• Der Eingangswahlschalter INPUT MODE muß sich in diesem Betriebsmodus auf Schalterstellung 2CH befinden.
WEICHENKONFIGURATION & BASSANHEBUNG
• Beachten Sie dazu die Angaben auf Seite 8.
Der X-OVER Schalter von CH3/4 muss sich in Schalterstellung LP/BP und der TWIN SUB-Schalter in Schalterstellung ON befinden.
Alle Regler (BASS BOOST, HI PASS, LOW PASS, LEVEL) von CH 1/2 sind ohne Funktion.
PEGEL-REGLER CH3/4 (SUBWOOFER 1+2)
• Beachten Sie dazu die Angaben auf Seite 8.
• Alle Regler von CH1/2 sind ohne Funktion.
TWIN SUB & BASS-FERNBEDIENUNG CH1/2 (SUBWOOFER 1) & CH3/4 (SUBWOOFER 2)
• Die beiliegende Bass-Fernbedienung ermöglicht die Regelung der Bass-Lautstärke z.B. vom Fahrersitz aus.
Damit sich die Regelung auf beide Kanalpaare (CH1/2 & CH3/4) auswirkt muss sich der Schalter TWIN SUB auf Stellung ON befinden.
Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörende Kabel.
• Ist der Schalter TWIN SUB auf Stellung ON, sind alle Regler BASS-EQ, HI PASS , LOW PASS, LEVEL von Kanal CH1/2 ohne Funktion.
Es werden alle Einstellungen von Kanal CH3/4 auch für CH1/2 übernommen.
Stereo Cinch-Audiokabel (L/R oder SUB OUT)
vom Steuergerät mit dem LINE INPUT CH1/2 verbinden
Subwoofer 2
4 – 8 Ohm
Bass-Fernbedienung mittels
beiliegendem Kabel mit
dem Anschluss am Verstärker
verbinden (REMOTE)
Subwoofer 1
4 – 8 Ohm
Verbinden Sie keine Lautsprecher-Kabel mit der Fahrzeugkarosserie. Achten Sie zudem stets auf
die korrekte Polung der Anschlüsse. Das Vertauschen von Plus und Minus hat einen Totalverlust
der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
HINWEIS!
Benutzen Sie die Bassanhebung stets mit Bedacht. Eine zu hoch eingestellte Bassanhebung kann
Ihre Lautsprecher durch Clipping/Überlastung zerstören und Ihr Hörvermögen nachhaltig schädigen.
L R
Schalterstellung CH3/4 = LP/BP
TWIN SUB = ON
