VERKABELUNG
Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE INPUT) des Verstärkers mittels
geeigneten hochwertigen Cinch-Audiokabeln.
Verbinden Sie die Front- oder Hecklautsprecher mittels geeigneter Kabel mit den Lautsprecher-Ausgängen des Verstärkers • • •
(SPEAKER OUTPUT + 1CH - und + 2CH -).
Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm nicht unterschreitet.
Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
WEICHENKONFIGURATION
Bei größeren Lautsprechersystemen (ab 20cm) können Sie die Vollbereichs-Stellung (FULL) am Schalter X-OVER wählen.
Bei kleineren Lautsprechersystemen (8.7cm - 16cm) sollten Sie die Hochpass-Stellung (HP) am Schalter X-OVER wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen beschädigt werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe des
Systems liegen und ist über den HI PASS-Regler einstellbar.
Der LOW PASS-Regler ist in diesem Anschlussbeispiel ohne Funktion.
PEGEL-REGLER
Drehen Sie den Regler LEVEL gegen den Uhrzeigersinn auf die 6 Volt Position.
Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
Drehen Sie nun langsam den Regler LEVEL im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
Drehen Sie den Regler LEVEL nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASSANHEBUNG
Den Regler BASS BOOST sollten Sie in diesem Anschlussbeispiel in die 0dB-Stellung bringen.
BASS-FERNBEDIENUNG
Die beiliegende Bass-Fernbedienung ist in diesem Anschlussbeispiel ohne Verwendung.
2-KANAL VERSTÄRKER: ZXi4002 / ZXi6002 / ZXi9002
7
Verbinden Sie keine Lautsprecher-Kabel mit der Fahrzeugkarosserie. Achten Sie zudem stets auf
die korrekte Polung der Anschlüsse. Das Vertauschen von Plus und Minus hat einen Totalverlust
der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
HINWEIS!

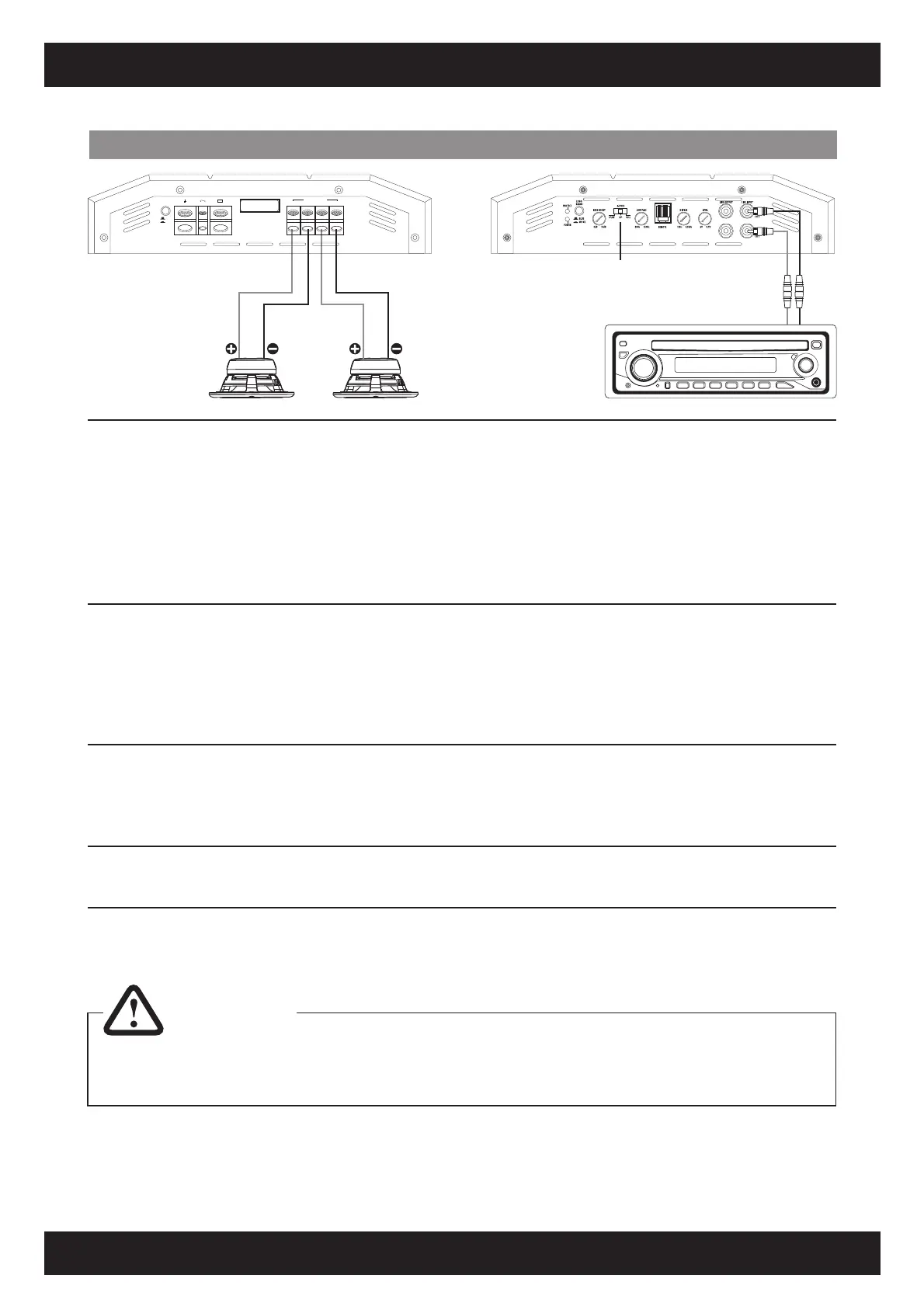

ANSCHLUSSBEISPIEL: 2-Kanal-Modus Stereo Front- oder Hecksystem
Lautsprecher links
2 – 8 Ohm
Lautsprecher rechts
2 – 8 Ohm
L R
Stereo Cinch-Audiokabel (L/R)
vom Steuergerät mit dem LINE INPUT CH1/2
des Verstärkers verbinden
ON
OFF
LOGO
BADGE
GND BATT +12VREM
SPEAKER OUTPUT
POWER INPUT
FUSE
+
+
CH 1 CH 2
+ MONO BRIDGED –
Schalterstellung HP oder FULL
