99
убедитесь, что в объектив устройства не попадает
лазерный луч, иначе он может выгореть.
Не направляйте объектив устройства на солнце или другие
яркие источники света.
Для обеспечения надлежащих условий эксплуатации и
предотвращения перегрева требуется хорошая
вентиляция.
ЗАПРЕЩАЕТСЯ устанавливать устройство в условиях
воздействия экстремально высоких или низких
температур, пыли, коррозийных, солевых и щелочных
веществ, а также во влажной среде. Требования к
температуре и влажности приведены в технических
характеристиках устройства.
ЗАПРЕЩАЕТСЯ устанавливать устройство в условиях
воздействия сильного электромагнитного излучения.
Кнопка подачи экстренного сигнала тревоги
Если устройство испускает дым, неприятный запах или
шум, незамедлительно отключите электропитание,
извлеките шнур питания и обратитесь в сервисный центр.
Синхронизация времени
Если локальное время не было синхронизировано с
сетевым временем, выполните ручную настройку времени
устройства при первом доступе. Войдите в систему
устройства через веб-браузер или клиентское ПО и
перейдите в интерфейс настроек времени.

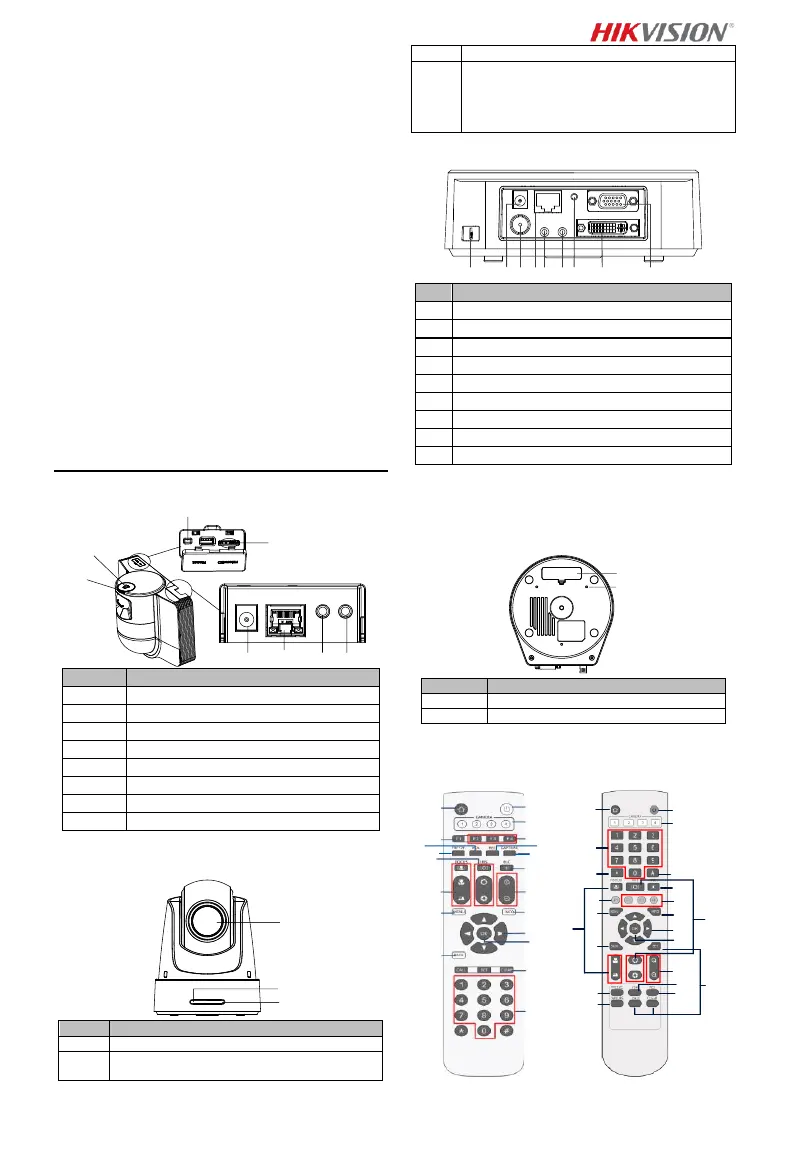

1 Обзор
1.1 Тип A
3
4
5
6 7
8
2
1
Описание
1
Сброс
2
Слот для карты памяти
3
Переключатель
4
Регулятор
5
Питание
6
Сетевой интерфейс
7
Аудиовыход
8
Аудиовход
1.2 Тип B
1.2.1 Вид спереди
2
3
1
Описание
1
Объектив
2
Светодиодный индикатор состояния сети
Подключено к сети: Красный
Нет сети: индикатор выключен.
3
Светодиодный индикатор состояния
устройства
Электропитание включено: Красный
Получена удаленная команда: индикатор
один раз мигает синим цветом.
1.2.2 Задняя панель
1
2
3 4 5 6
7 8
9
Описание
1
Слот карты памяти/последовательный порт
2
Питание
3
Интерфейс видеовыхода SDI
4
Интерфейс RJ45
5
Аудиовыход
6
Аудиовход
7
WPS/сброс
8
Интерфейс DVI видеовыхода HD
9
Композитный интерфейс DB15
Примечание.
Наличие функции видеовыхода SDI зависит от модели
скоростной купольной камеры.
1.2.3 Вид снизу
1
2
Описание
1
Панель переключателя DIP
2
Монтажное отверстие
1.2.4 Пульт ДУ
Примечание.
Расположение кнопок зависит от модели пульта ДУ.
1
2
3
5
10
8
7
9
1
7
11 12
13
14
15
16
6
21
18
19
20
2
1
3
10
19
20
11
8
13
6
5
4
18
7
14
22
21
9
12
15
16
17
