HIKVISION 5 Series User Manual

107
17
Масштабування
Ручне налаштування масштабу
: збільшення масштабу : зменшення масштабу
18
Freeze
Увімкнути/вимкнути заморожування відео. Натисніть кнопку Freeze для зупинки
перегляду в реальному часі і відображення статичного кадру на екрані. Натисніть кнопку
ще раз для відновлення перегляду в реальному часі.
19
VCA
Увімкнути/вимкнути функцію VCA.
20
Rec
Початок/зупинка запису відео. Відеофайл зберігається на SD-картку або NAS.
21
Capture
Натисніть кнопку Capture один раз, і ви зможете зберегти одне зняте зображення на FTP.
22
#
Функція зарезервована
Додавання камери до пульта дистанційного керування
В цьому розділі пояснюється, як додати камеру до пульта
дистанційного керування. Пульт може керувати максимум
4 швидкісними купольними камерами.
Перш ніж почати:
Коли ви додаєте одну камеру до пульта за раз,
переконайтеся, що інші камери не можуть отримувати
сигнал від пульта дистанційного керування.
Порядок установлення:
1. Натисніть номер серед кнопок CAMERA для вибору
швидкісної купольної камери.
2. Натисніть кнопку *.
3. Натисніть F1 для встановлення номера камери.

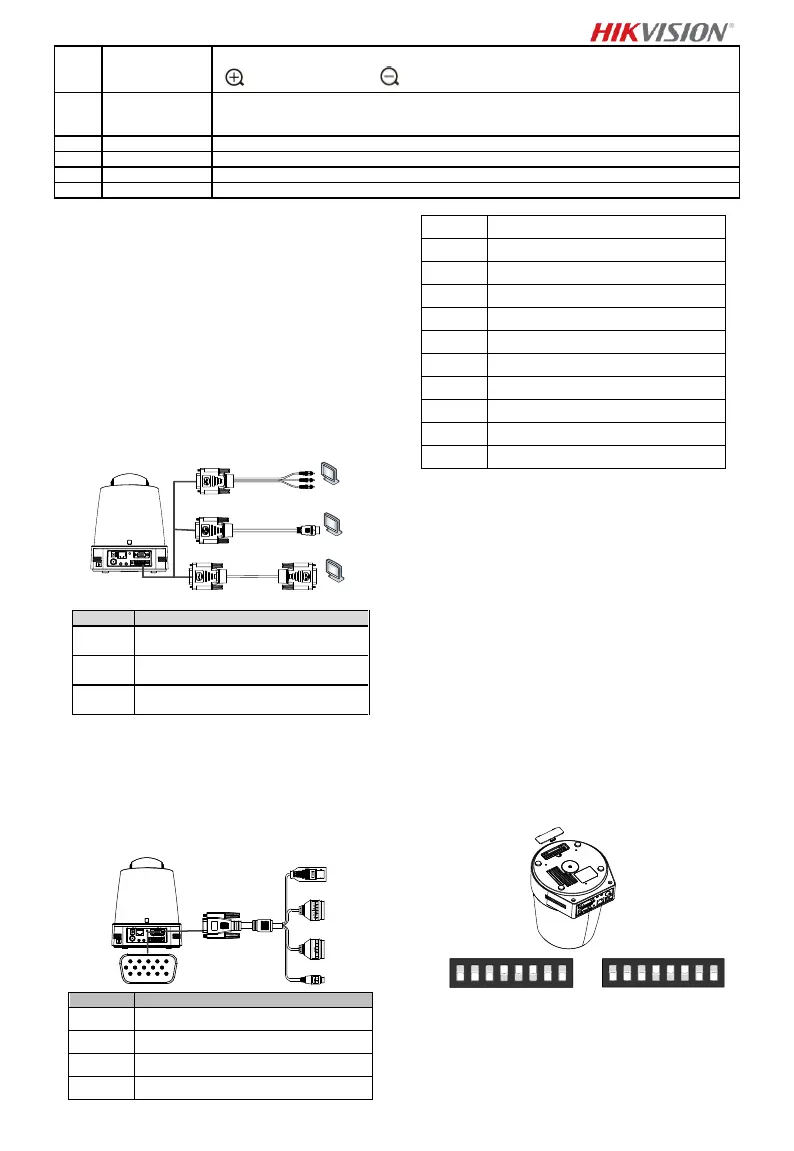

1.2.5 Відеовихід DVI-I для HD-відео
1
2
3
№
Опис
1
HDTV/Матриця/Кодування
Пристрій з інтерфейсом YPbPr
2
HDTV/Матриця/Кодування
Пристрій з інтерфейсом HDMI
3
HDTV/Матриця/Кодування
Пристрій з інтерфейсом DVI-D
1.2.6 Композитний кабель
Можна використовувати кабель з композитним
інтерфейсом DB15 і реалізовувати такі функції, як
підключення RS-485/RS-232, вхід/вихід сигналів тривоги,
керування передачею блоку тощо.
Примітка:
Кабель необхідно підготувати окремо.
1 5
6 10
11 15
№
Опис
1
ЗАЗЕМЛЕННЯ сигналу тривоги
2
Помаранчевий 485+
3
Жовтий 485-
4
Вихід сигналу тривоги 1
5
Вихід сигналу тривоги 2
6
ВХІД RS-232 - ЗАЗЕМЛЕННЯ
7
ВХІД RS-232 - ПРИЙОМ
8
ВХІД RS-232 - ПЕРЕДАЧА
9
Вхід сигналу тривоги 1
10
Вхід сигналу тривоги 2
11
ВИХІД RS-232 - ПРИЙОМ
12
ВИХІД RS-232 - ПЕРЕДАЧА
13
ВИХІД RS-232 - ЗАЗЕМЛЕННЯ
14
Оболонка коаксіального відеокабелю
15
Жила коаксіального відеокабелю
Примітки.
● RS-485: Для підключення пристроїв керування
(клавіатура, DVR, матриця тощо).
● Вхід/вихід сигналу тривоги: вхід та заземлення
сигналу тривоги працюють парами для введення
сигналу тривоги. Виходи сигналу тривоги 1 та 2
працюють парами для виведення сигналу тривоги.
● RS-232: Для реалізації налагодження, оновлення та
керування.
● Коаксіальний відеокабель: Для локального
виведення сигналу аналогового відео.
1.2.7 Налаштування
DIP-перемикачів
Два DIP-перемикача SW1 та SW2 призначені для
налаштування адреси швидкісної купольної камери,
швидкості передачі даних, протоколу тощо, із значеннями
УВІМК.=1 та ВИМК.=0. Маркування перемикачів
знаходиться на задній частині кришки перемикачів, як
показано нижче.
Кожен номер перемикача визначає значення DIP, від 1 до
8, від найменшого до найбільшого.
ON
1 2 3 4 5 6 7 8
SW2
ON
1 2 3 4 5 6 7 8
SW1
Примітка:
Стандартна адреса камери - 0; стандартна швидкість
передачі даних - 2400; стандартне значення кінцевого
опору 120Ω -ВИМК..
