HIKVISION 5 Series User Manual

95
17
Zumlama
Zumu manuel olarak ayarlayın
: yakınlaştır : uzaklaştır
18
Freeze
Video dondurmayı etkinleştirin/devre dışı bırakın. Canlı görüntüyü durdurmak ve hareketsiz
çerçeveyi ekranda tutmak için Freeze düğmesine basın. Canlı görüntüyü devam ettirmek için
düğmeye tekrar basın.
19
VCA
VCA işlevini etkinleştirin/devre dışı bırakın.
20
Kayıt ediliyor
Video kaydını başlatın/durdurun. Video dosyası SD kartta veya NAS'ta saklanır.
21
Capture
Bir kez Capture düğmesine bastığınızda çekilen resmi FTP'de saklayabilirsiniz.
22
#
İşlev ayırma
Uzaktan Kumandaya Kamera Ekleme
Bu bölümde, uzaktan kumandanıza nasıl kamera ekleneceği
açıklanmaktadır. Uzaktan kumanda en fazla 4 speed dome’u
kontrol edebilir.
Başlamadan önce:
Uzaktan kumandanıza aynı anda yalnızca bir kamera
eklediğinizde, diğer kameraların uzaktan kumandadan sinyal
alamadığından emin olun.
Adımlar:
1. CAMERA alanında bir sayıya basarak speed dome seçin.
2. * düğmesine basın.
3. Kamera sayısını ayarlamak için F1 tuşuna basın.

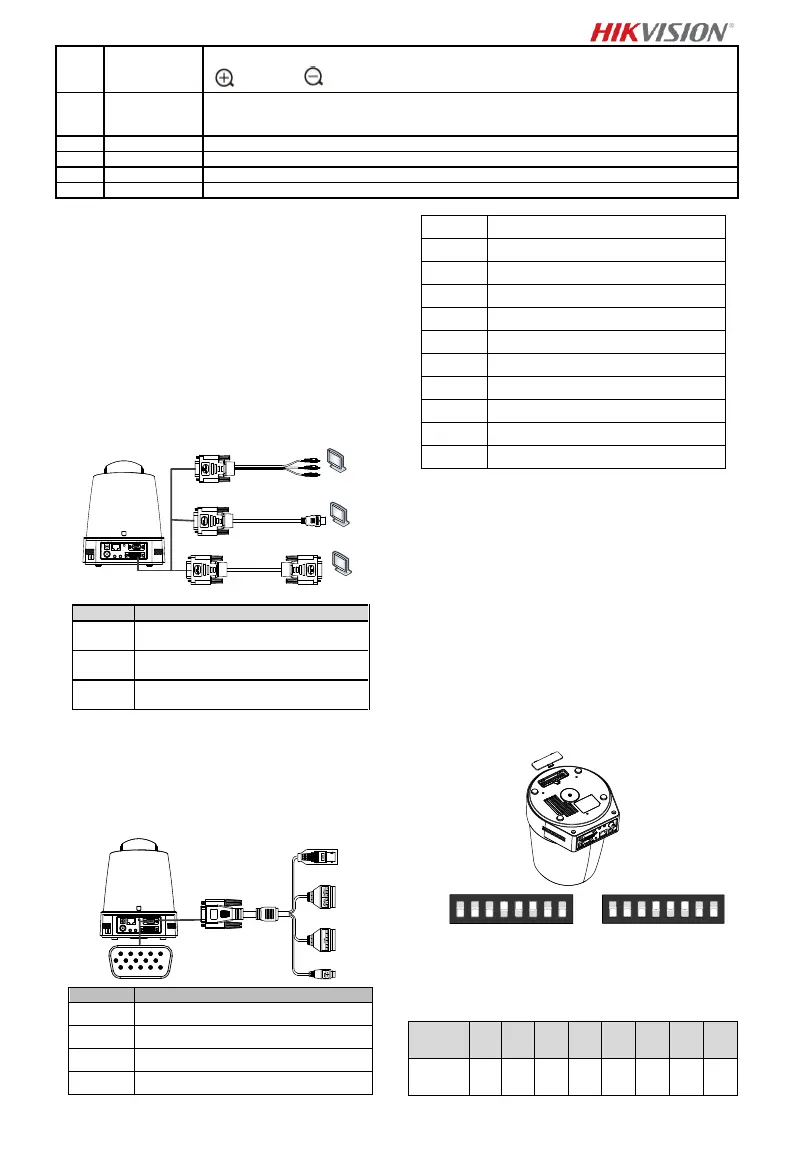

1.2.5 HD Video Çıkış DVI-I Arayüzü
1
2
3
No.
Açıklama
1
HDTV/Matris/Kodlama
YPbPr Arayüzüne sahip Cihaz
2
HDTV/Matris/Kodlama
HDMI Arayüzüne sahip Cihaz
3
HDTV/Matris/Kodlama
DVI-D Arayüzüne sahip Cihaz
1.2.6 Kompozit Kablo
RS-485/RS-232 bağlantısı, alarm girişi/çıkışı, ünite iletim
kontrolü, vb. gibi işlevleri uygulamak için DB15 kompozit
arayüzlü bir kablo kullanabilirsiniz.
Not:
Kablo ayrıca hazırlanmalıdır.
1 5
6 10
11 15
No.
Açıklama
1
Alarm GND
2
Turuncu 485+
3
Sarı 485-
4
Alarm Çıkışı1
5
Alarm Çıkışı2
6
RS-232 GİRİŞ GND
7
RS-232 GİRİŞ RX
8
RS-232 GİRİŞ TX
9
Alarm GİRİŞİ1
10
Alarm GİRİŞİ2
11
RS-232 ÇIKIŞ RX
12
RS-232 ÇIKIŞ TX
13
RS-232 ÇIKIŞ GND
14
Koaksiyel Video Kablosu gövdesi
15
Koaksiyel Video Kablosu Çekirdeği
Notlar:
● RS-485: Kontrol cihazı bağlantısı için (klavye, DVR, matris
vb.).
● Alarm Girişi/Çıkışı: ALARM GİRİŞİ ve ALARM GND, alarm
girişi için çift olarak çalışır. ALARM ÇIKIŞI1 ve ALARM
ÇIKIŞI2 alarm çıkışı için çift olarak çalışır.
● RS-232: Hata ayıklama, yükseltme ve kontrol işlemi için.
● Koaksiyel Video Kablosu: Yerel olarak analog video sinyal
çıkışı için.
1.2.7 DIP Anahtarı Ayarları
İki DIP anahtarı SW1 ve SW2 speed dome adresini, baud hızını,
protokolü vb. AÇIK = 1 ve KAPALI =0 değeriyle ayarlamak
içindir. Anahtar etiketi, aşağıda gösterildiği gibi ANAHTAR
kapağının arkasındadır.
Anahtarın her numarası, en düşükten en yükseğe için 1 ile 8
arasında değişen DIP değerini temsil eder.
ON
1 2 3 4 5 6 7 8
SW2
ON
1 2 3 4 5 6 7 8
SW1
Not:
Varsayılan dome adresi 0'dır; varsayılan baud hızı 2400'dür;
120Ω sonlandırıcının varsayılan değeri KAPALI'dır.
 Adres Ayarları
SW1 anahtarı, speed dome adresini ayarlamak için kullanılır.
Dome
Adresi
1
2
3
4
5
6
7
8
0
KAP
ALI
KAP
ALI
KAPA
LI
KAPA
LI
KAPA
LI
KAPA
LI
KAPA
LI
KAPA
LI

HIKVISION 5 Series Specifications

General

Resolution	Up to 8MP (3840x2160)
Lens Type	Fixed or Vari-focal, depending on the specific model.
IR Range	Up to 30m
Compression	H.265+/H.265/H.264+/H.264
WDR	120 dB WDR
Audio	Built-in microphone
Network	Ethernet (RJ45)
Power Supply	DC12V/PoE
Operating Conditions	-30 °C to 60 °C (-22 °F to 140 °F), Humidity 95% or less (non-condensing)
Protection Level	IP67
