122 Português 2048397
*2048397*
A
Contrapino
S
Volante
D
Patim
F
Mecanismo de travamento do patim
G
Punho
H
Alavanca de aperto
J
Ligação de vácuo
K
Manómetro
L
Vedante de vácuo
Ö
Placa adaptadora
Ä
Base de vácuo
†
Parafusos de nivelamento
Œ
Válvula de segurança (vácuo)

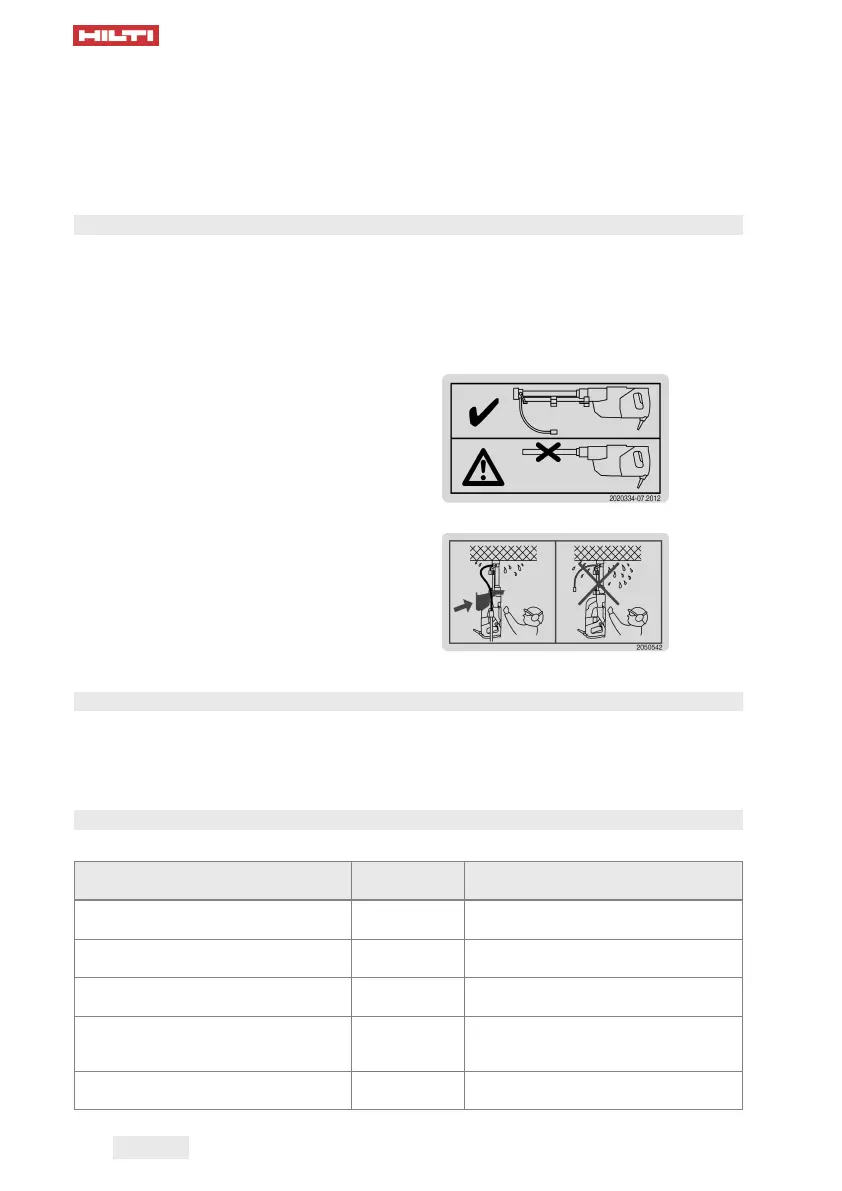

3.6 Utilização correcta
O produto descrito é um sistema de perfuração diamantado eléctrico. Destina-se à perfuração a húmido,
manual e com coluna, em betão e materiais minerais. A coluna pode ser fixada à peça a trabalhar com uma
âncora adequada (acessório) ou com a base de vácuo (acessório).
▶ Utilize a ferramenta somente com a tensão e frequência de rede indicadas na placa de características.
▶ Em função da aplicação e sentido de perfuração (consultar tabela → Página 122) terá de ligar o sistema
de colecta de água do perfurador diamantado a um aspirador universal recomendado pela Hilti e
seleccionar o equipamento.
Etiqueta do produto
Todas as perfurações só devem ser efectuadas com
sistema de colecta de água montado, com a combinação
correcta de anel de centragem e coroa de perfuração
assim como com o ajuste longitudinal correcto.
Etiqueta do produto
A perfuração para cima só é permitida com extracção
de água e protecção adicional contra salpicos.
Uma vez que na perfuração com suporte de coluna não
é possível montar a protecção contra salpicos, não é
permitida a perfuração com coluna para cima.
3.7 Uso incorrecto não permitido
• Este produto não é adequado para trabalhar materiais nocivos para a saúde.
• Não é permitida a perfuração de materiais que produzam pós condutores de corrente (por exemplo,
magnésio).
• Não é permitida a perfuração a seco.
3.8 Equipamentos específicos para uma determinada aplicação
Equipamento necessário em diversas aplicações/sentidos de perfuração
Aplicação Direcção da
perfuração
Equipamento
Manual horizontal e
para baixo
com/sem aspiração, sem protecção
contra salpicos
Manual para cima com aspiração e protecção contra
salpicos
Perfuração com coluna, fixação com base
de vácuo
para baixo com/sem aspiração, sem protecção
contra salpicos
Perfuração com coluna, fixação com base
de vácuo
horizontal com/sem aspiração, sem protecção
contra salpicos e com protecção fusível
adicional da coluna
Perfuração com coluna, fixação com
âncora
para baixo e
horizontal
com/sem aspiração, sem protecção
contra salpicos
Printed: 05.02.2019 | Doc-Nr: PUB / 5283477 / 000 / 05
