22 Français 2153714
*2153714*
3 Description

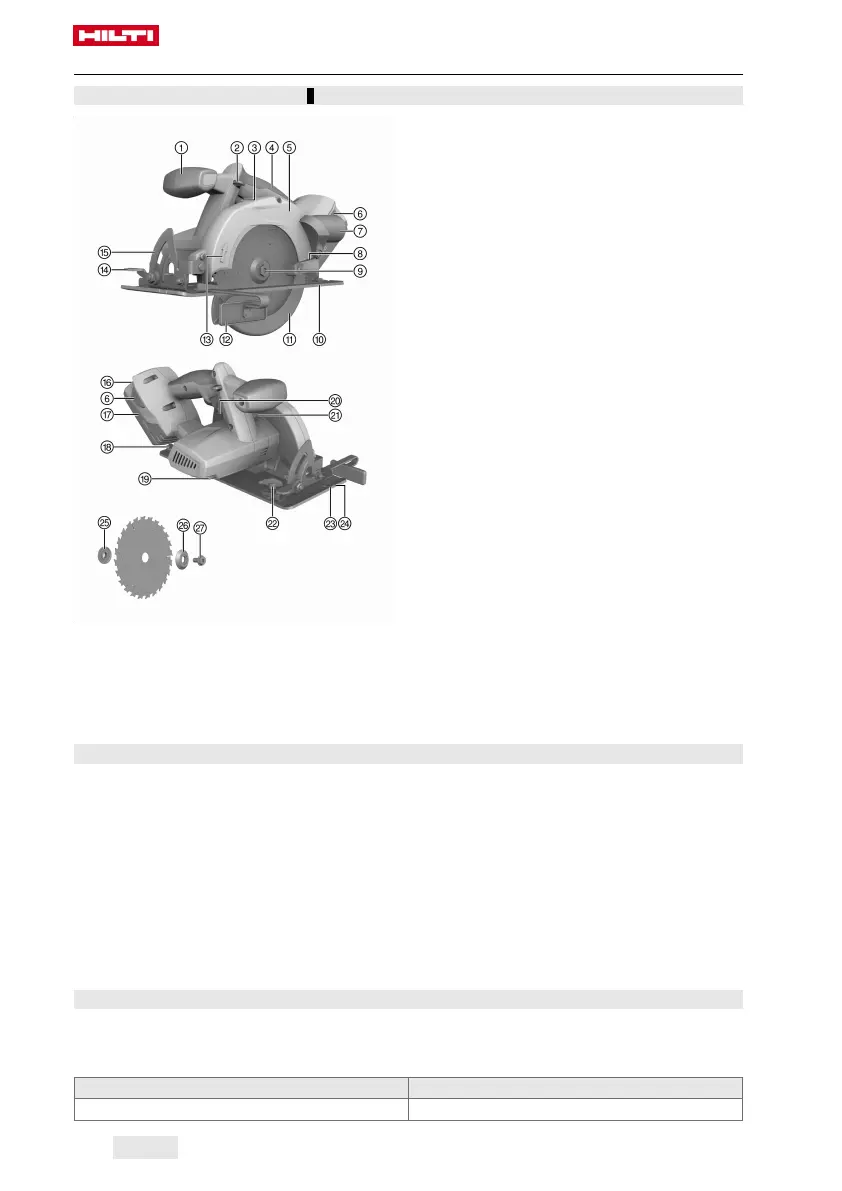

3.1 Vue d'ensemble du produit 1
@
Poignée supplémentaire
;
Blocage anti-démarrage
=
Interrupteur Marche / Arrêt
%
Poignée
&
Carter de protection
(
Boutons de déverrouillage avec fonction
supplémentaire d'activation de l'indicateur
de l'état de charge
)
Raccord (canal à copeaux)
+
Levier de commande du capot de protection
oscillant
§
Broche d'entraînement
/
Plaque de base
:
Capot de protection oscillant
Butée parallèle
$
Flèche indiquant le sens de rotation
£
Levier de blocage pour réglage de l'angle de
coupe
|
Échelle d'angle de coupe
¡
Affichage de l'état de charge et des défauts
Q
Accu
W
Levier de blocage pour réglage de la profon-
deur de coupe
E
Clé pour vis à tête six pans creux
R
Échelle de profondeur de coupe
T
Bouton de blocage de la broche
Z
Vis de blocage pour la butée parallèle
U
Repère de coupe 45°
I
Repère de coupe
O
Flasque support
P
Flasque de serrage
Ü
Vis de serrage
3.2 Utilisation conforme à l'usage prévu
Le produit décrit est une scie circulaire sans fil. Il est destiné aux travaux de sciage dans le bois ou des
matières analogues au bois, des plastiques, des panneaux-plan, du placoplâtre et des matériaux composites.
La scie circulaire manuelle est équipée d'un raccord amovible pour un aspirateur/dispositif d'aspiration de
poussières en option, prévu pour les tuyaux flexibles d'aspiration courants. Un adaptateur approprié peut
être requis pour raccorder le tuyau de l'aspirateur à la scie.
Ne pas utiliser les lames de scie dont les caractéristiques techniques indiquées (par ex. diamètre, vitesse
de rotation, épaisseur) ne correspondent pas, ni les disques à tronçonner / à ébarber et les lames de
scie en acier à coupe rapide fortement allié (acier HSS). Ne pas scier les métaux.
Ne pas utiliser le produit pour scier des branches et des troncs d'arbres.
Pour ce produit, utiliser exclusivement les accus LiIon Hilti de la série B 18 / B 22.
Pour ces accus, utiliser exclusivement les chargeurs Hilti de la rie C4/36.
3.3 Affichage de l'accu Li-Ion
L'état de charge de l'accu LiIon ainsi que les dysfonctionnements de l'appareil sont signalés par le biais de
l'affichage de l'accu LiIon. L'état de charge de l'accu Li-Ion peut être visualisé en appuyant légèrement sur
l'un des deux boutons de déverrouillage.
État Signification
4 LED allumées. État de charge : 75 % à 100 %
