*2153714*
2153714 Español 37
3 Descripción

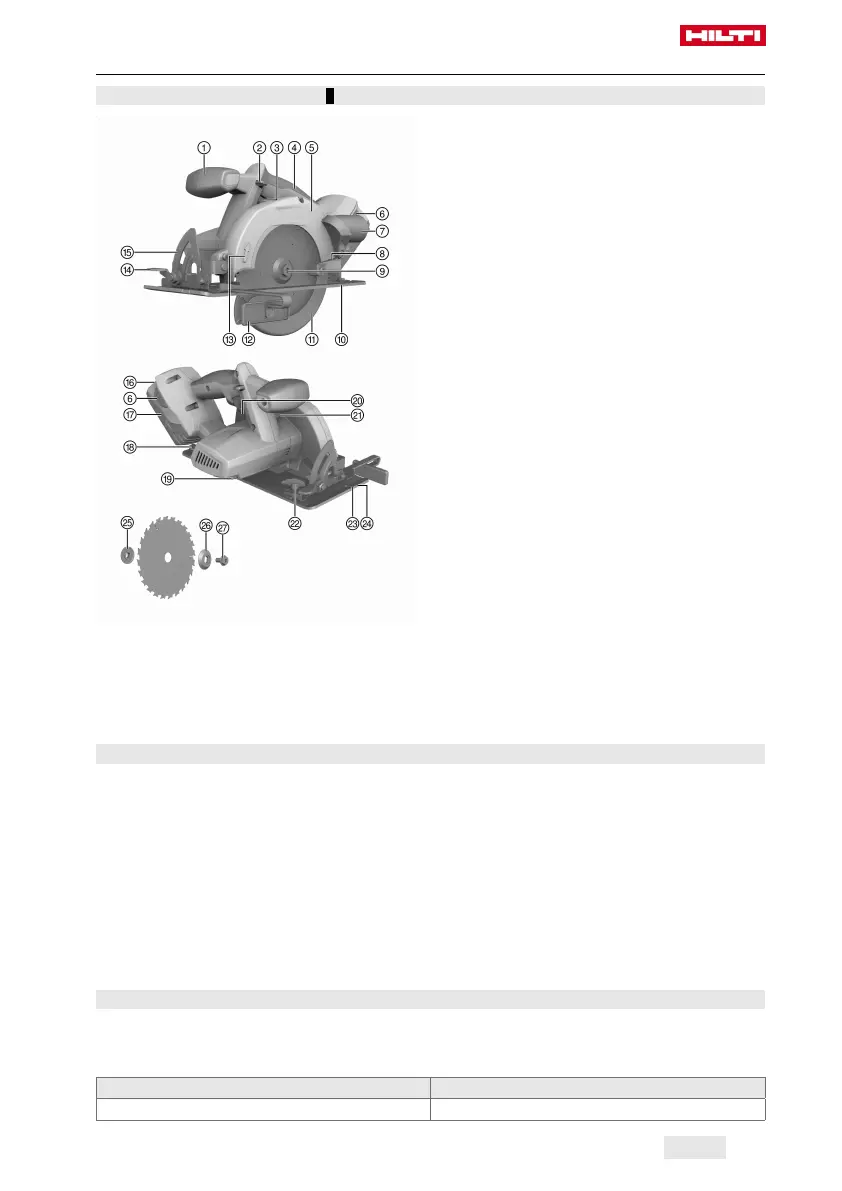

3.1 Vista general del producto 1
@
Empuñadura adicional
;
Bloqueo de conexión
=
Interruptor de conexión y desconexión
%
Empuñadura
&
Caperuza protectora
(
Teclas de desbloqueo con función adicional
de activación del indicador del estado de
carga
)
Manguito de empalme (canal de virutas)
+
Palanca de mando para caperuza protectora
contra oscilaciones
§
Husillo de accionamiento
/
Placa base
:
Caperuza protectora contra oscilaciones
∙
Tope paralelo
$
Flecha de sentido de giro
£
Palanca de apriete para el ajuste del ángulo
de corte
|
Escala de ajuste del ángulo de corte
¡
Indicador del estado de carga y de averías
Q
Batería
W
Palanca de apriete para el ajuste de la pro-
fundidad de corte
E
Llave de hexágono interior
R
Escala de ajuste de la profundidad de corte
T
Botón de bloqueo del husillo
Z
Tope de profundidad para tope paralelo
U
Marca de corte de 45°
I
Marca de corte de 0°
O
Brida de alojamiento
P
Brida de apriete
Ü
Tornillo de apriete
3.2 Uso conforme a las prescripciones
El producto descrito es una sierra circular de batería. Sirve para trabajos de serrado en madera o en
materiales similares, plásticos, yeso encartonado, paneles de fibra de yeso y materiales aglomerados.
La sierra circular manual está equipada con un manguito de empalme desmontable para acoplar a un
aspirador de polvo opcional, el cual está diseñado para tubos convencionales de aspirador. Para conectar
el tubo de aspiración a la sierra puede que se requiera un adaptador específico.
▶ No deben utilizarse hojas de sierra cuyas dimensiones no coincidan con los datos de referencia indicados
(p. ej. diámetro, velocidad, grosor) ni discos tronzadores, discos lijadores y hojas de sierra de acero de
corte rápido de alta aleación (acero HSS). No deben serrarse metales.
▶ No utilice el producto para serrar ramas o troncos.
▶ Para este producto utilice únicamente las baterías de Ion-Litio de la serie B 18 / B 22 de Hilti.
▶ Para estas baterías utilice exclusivamente los cargadores de Hilti de la serie C4/36.
3.3 Indicador de la batería de Ion-Litio
El estado de carga de la batería de Ion-Litio y las averías de la herramienta se indican mediante el indicador
de la batería de Ion-Litio. El estado de carga de la batería de Ion-Litio se visualiza pulsando una de las dos
teclas de desbloqueo de la batería.
Estado Significado
4 LED encendidos. Estado de carga: 75 % a 100 %
