AVERTISSEMENT : Le guide longitudinal doit être aligné
par rapport à la lame de sorte que le
bois ne pince pas la lame, provoquant
un recul. Le non-respect de cette
précaution pourrait causer de graves
blessures corporelles.
AVERTISSEMENT : S’assurer que le protège-lame et les griffes anti-recul sont réinstallés
immédiatement après avoir effectué tout réglage qui requiert de les retirer. Le
non-respect de cette instruction pourrait entraîner de graves blessures corporelles.
AVERTISSEMENT : S’assurer que le protège-lame est
réinstallé immédiatement après avoir
effectué tout réglage qui requiert de
le retirer. Le non-respect de cette
instruction pourrait entraîner de graves
blessures corporelles.
PRÉCAUTION : Débrancher la scie. Retirer le protège-lame
et les griffes anti-recul. Soulever la lame en
tournant le bouton de réglage de hauteur.
PRÉCAUTION : Le réglage doit être correct. Sinon, un recul
pourrait causer de graves blessures et
l’incapacité à faire des coupes précises.
A
D
B
C
C
VÉRIFIER/RÉGLER :
• Placer l’équerre de charpente (A) à côté de la lame (B) et
déverrouiller le levier de verrouillage du guide latéral (C) pour
déplacer le guide longitudinal (D) jusqu’à l’équerre.
• Verrouiller le levier de verrouillage du guide latéral (C) et noter
la mesure sur l’échelle du guide.
• Ramener le guide et tourner l’équerre de charpente (A) de 180°
pour vérifier l’autre côté.
• Si les deux mesures ne sont pas identiques, desserrer les vis de
réglage (E) sur les tiges rallonges, puis les aligner.
• Resserrer les vis de réglage avec la clé hexagonale 4 mm (fournie).
Revérifier l’alignement après avoir resserré les vis de réglage.
• Réinstaller le protège-lame et les griffes anti-recul.
• Faire deux ou trois coupes d’essai avec des retailles de bois. Si
les coupes ne sont pas exactes, répéter le processus.
NE PAS desserrer de vis de réglage pour ce réglage avant d’avoir
vérifié l’alignement avec une équerre pour s’assurer que
l’ajustement est nécessaire. Une fois que les vis sont desserrées,
les éléments doivent être réinitialisés.
86
Français
L’alignement du guide longitudinal et de la lame est réglé en usine et dans la plupart des cas ne devra pas
être ajusté. Toutefois, l’alignement devrait toujours être vérifié après avoir installé la lame ou avant de
faire des coupes, et peut être ajusté si nécessaire. Si le guide longitudinal n’est pas aligné avec la lame,
l’ajustement est nécessaire.

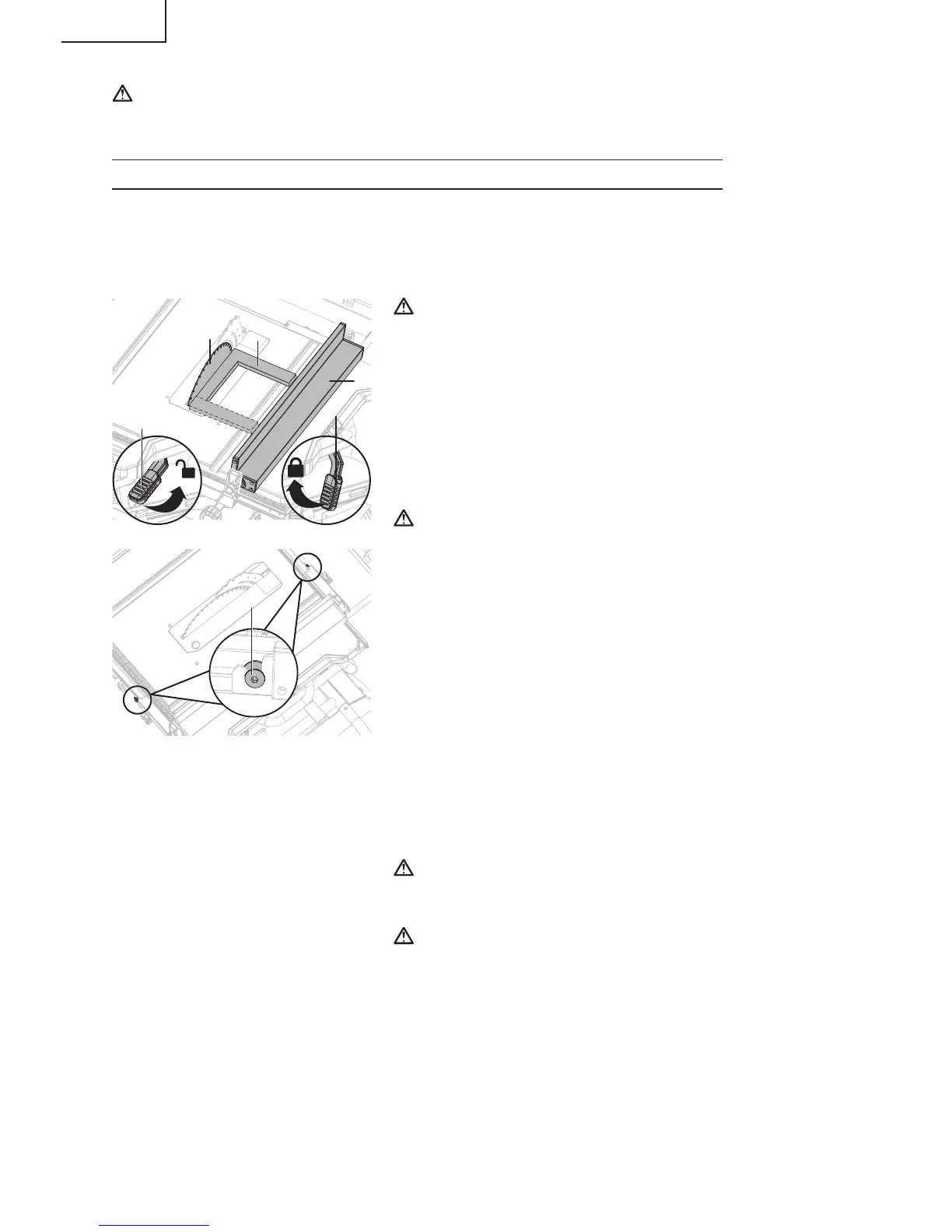

ALIGNEMENT DU GUIDE LONGITUDINAL PAR RAPPORT À LA LAME (FIG. 30a-30b)
Fig. 30a
Fig. 30b
E
