• Déverrouiller le levier de verrouillage du guide latéral (A).
• Régler la lame à un angle biseauté de 0° et déplacer le guide (B)
jusqu’à ce qu’il touche la lame.
• Verrouiller le levier de verrouillage du guide latéral (A).
• Desserrer les vis de l’échelle indicatrice du guide longitudinal
(C, D) et régler la ligne rouge (E) sur l’échelle indicatrice du guide
longitudinal (F) sur zéro.
• Resserrer les vis de l’échelle indicatrice du guide longitudinal
(C, D). La lecture est correcte sur l’échelle supérieure du guide
seulement lorsque le guide est monté sur le côté droit de la lame
et à la position 1 (G) (pour le sciage en long de 0 à 27 po) [pas à
la position de 35 po]. La lecture est correcte sur l’échelle inférieure
seulement lorsque le guide est monté sur le côté droit de la lame
et à la position 2 (H) (pour le sciage en long de 8 à 35 po).

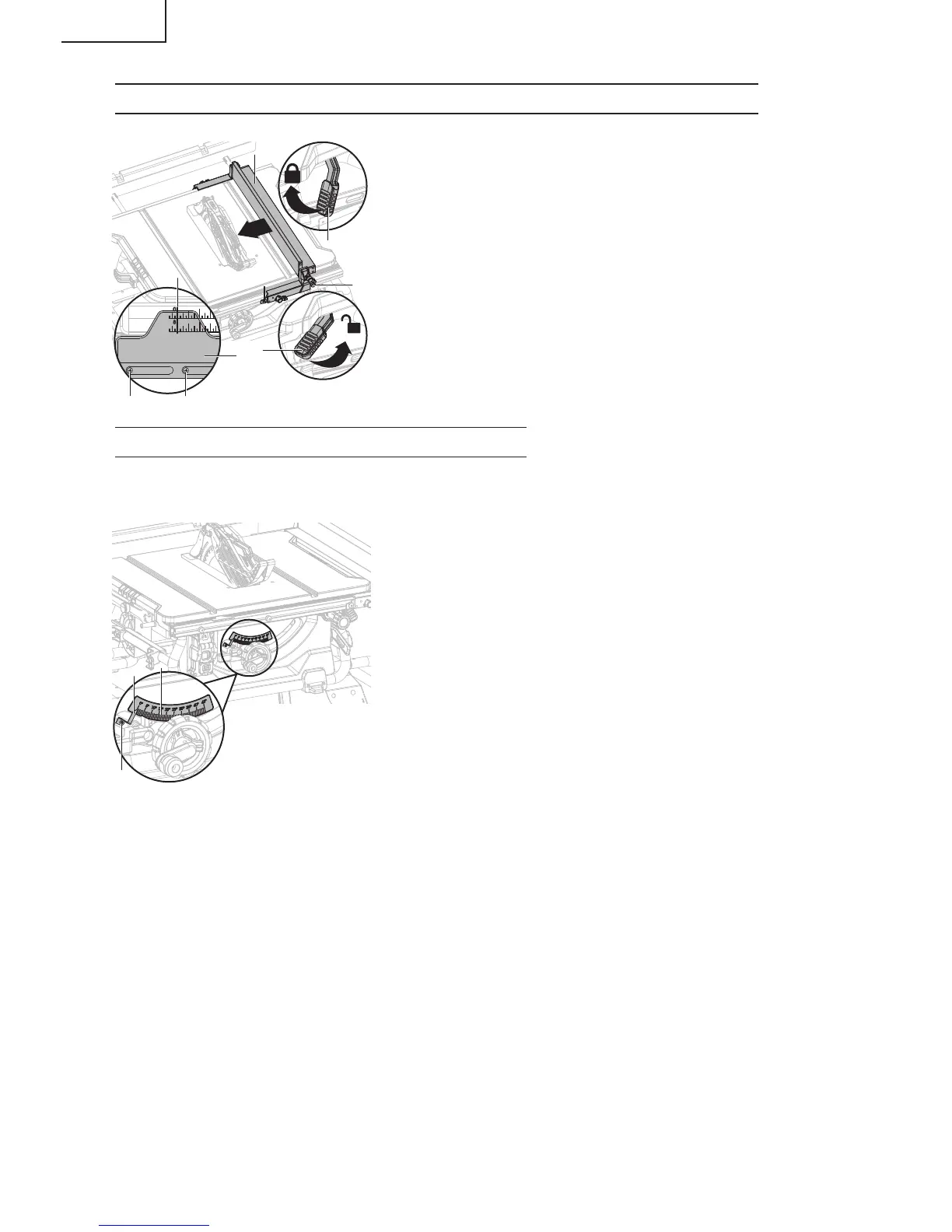

RÉGLAGE DE L’ÉCHELLE INDICATRICE DU GUIDE LONGITUDINAL (FIG. 32)
• Avec la lame perpendiculaire à la table, desserrer la vis (A).
• Régler l’indicateur de biseau (B) pour l’aligner sur 0° sur l’échelle
de biseaux (C).
• Resserrer la vis (A).
Régler la ligne rouge sur l’indicateur de biseau si elle n’est pas alignée sur zéro lorsque la lame
est perpendiculaire à la table.
RÉGLAGE DE L’INDICATEUR DE BISEAU (FIG. 33)
Fig. 32
Fig. 33
1
2
3
F
H
A
DC
A
B
C
A
