LUCAS NANO 305 FX 1.1
18

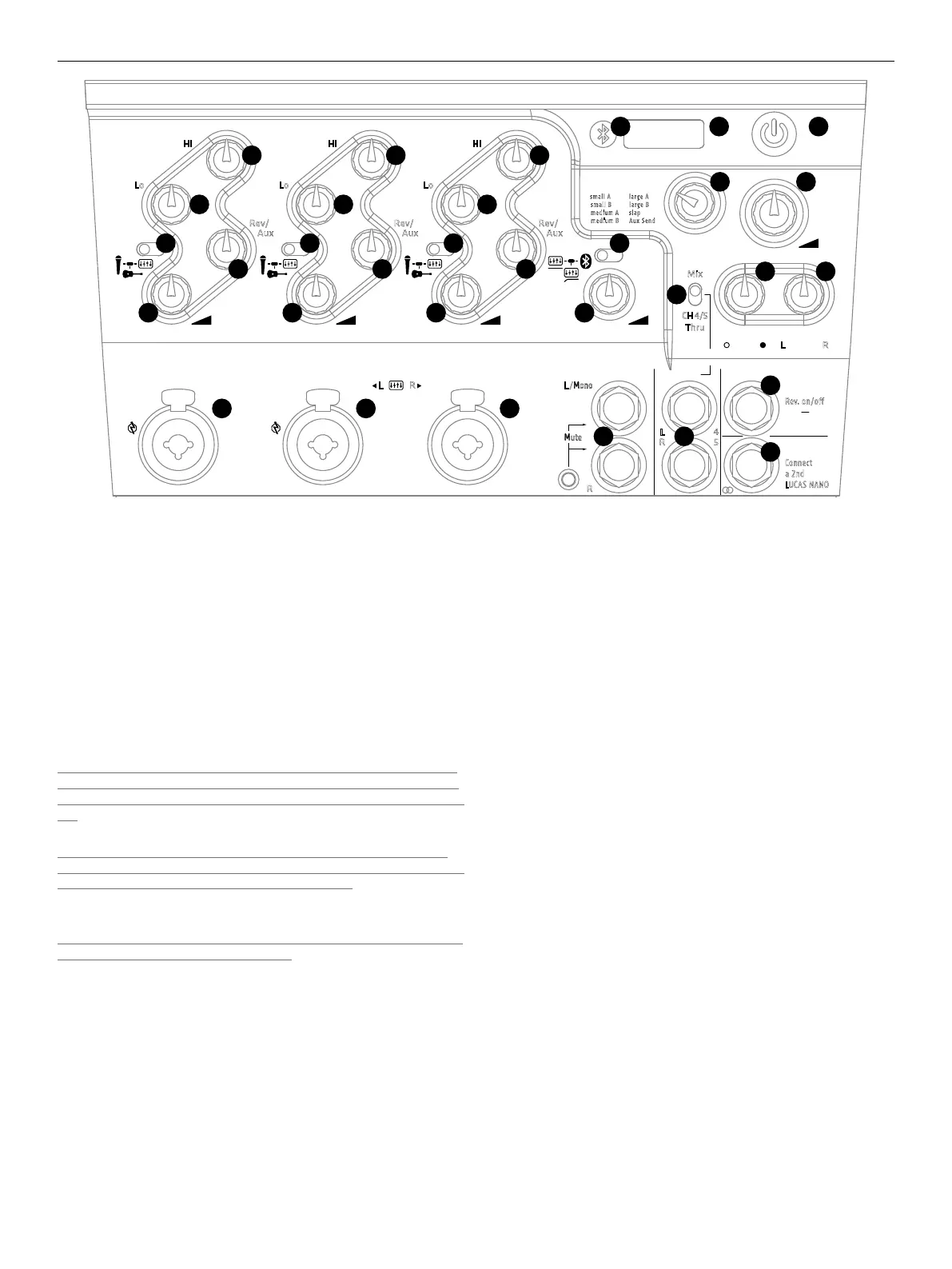

2 Anschlüsse und Bedienelemente
●
1
Power
Schalter zum Ein- und Ausschalten des LUCAS NANO 305 FX.
●
2
Statusanzeige
Die zweifarbige Anzeige zeigt folgende Zustände:
• Grün = Power On
• Rot = Limit/Mute bzw. Fehler
Ein gelegentliches, kurzzeitiges rotes Aufl euchten der LED zeigt das
Arbeiten des Limiters bei Pegelspitzen an.
Achtung! Leuchtet die Status-LED während des Betriebs dauerhaft rot,
wird das System überlastet. Reduzieren Sie den Signalpegel! Wenn kein
Signal anliegt und die Status-LED dauerhaft rot leuchtet, liegt ein Fehler
vor.
Hinweis: Um die Verstärkereinheit hochzufahren oder Umschaltgeräu-
sche zu vermeiden, ist LUCAS NANO 305 FX in folgenden Fällen für etwa
zwei Sekunden stumm geschaltet (LED leuchtet rot):
• beim Einschalten
• bei Betätigung des Setup-Schalters
Sollte die Staus-LED dauerhaft leuchten, liegt ein Fehler vor – kontaktie-
ren Sie bitte unseren Technischen Service.
●
3
Bluetooth-Anzeige
Diese Anzeige leuchtet dauerhaft blau, wenn ein Bluetooth-fähiges Gerät
zum Audio-Streaming in Kanal 4/5 verbunden ist (siehe auch Kapitel 3)
●
4
Gain/Volume
Drehregler zur Einstellung der Signallautstärke. In der Stellung
„Linksanschlag“ ist das Signal komplett abgedreht, in der Stellung
„Rechtsanschlag“ ist die maximale Lautstärke erreicht.
●
5
Inputs 1, 2 und 3
Symmetrische Kombi-Eingangsbuchsen (XLR/Klinke) zum Anschluss eines
Mikrofons, eines Instruments mit hochohmigem (Hi-Z) Ausgang oder eines
Line-Signals. Diese Kanäle sind als Mono-Kanäle ausgelegt, das jeweilige
Eingangssignal liegt sowohl am rechten, wie auch am linken Ausgang an.
Die Kanäle 1 und 2 können mit einer Phantomspeisung versehen werden,
um Kondensatormikrofone oder aktive DI-Boxen zu verwenden. Aktivieren
Sie dazu die Phantomspeisung (siehe auch
●
23
) auf der Rückseite des
LUCAS NANO 305 FX.
●
6
Wahlschalter Mic/Instrument/Line
Schalter zur Anpassung der Empfi ndlichkeit und Impedanz des jeweiligen
Kanals für die Verwendung mit einem Mikrofon, mit einem Instrument oder
einem Line-Signal.
Stereo-Verkopplung von Input 2 und Input 3
Stehen die Eingangswahlschalter (
●
6
) von Kanal 2 und Kanal 3 beide auf
Line Input, sind sie stereofon geschaltet. Die jeweiligen Regler für Hi-EQ,
Lo-EQ, Rev/Aux und Gain/Volume bleiben individuell regelbar. Das Signal
von Kanal 2 wird links ausgegeben, Kanal 3 wird rechts ausgegeben.
Diese Einstellung eignet sich ideal zum Anschluss eines Stereo-Keyboards
oder anderer Stereosignale, die dann mit EQ und Reverb versehen werden
können.
●
7
Hi (High EQ)
Mit diesem Drehregler können die hohen Frequenzen des Eingangssignals
klanglich angepasst werden. Der Regelbereich beträgt +/–15 dB.
●
8
Lo (Low EQ)
Mit diesem Drehregler können die tiefen Frequenzen des Eingangssignals
klanglich angepasst werden. Der Regelbereich beträgt +/- 15 dB.
●
9
Rev/Aux Send
Der Drehregler Rev/Aux Send bestimmt den Anteil, der zum internen
E ektgerät gesendet wird. Steht der Wahlschalter (
●
12
) in der Stellung „8
Aux Send“, ist das interne E ektgerät ausgeschaltet und das Signal liegt an
der Buchse Footswitch/Aux Send (
●
18
) an – zum Anschluss eines externen
E ektgerätes oder eines Monitor-Systems.
28
1
37
46
5
L
R
4
5
Out
Mix
CH 4 /5
Thru
Mute
R
L/Mono
Sub Balance
RL
Rev/Aux
Master
1 small A
2 small B
3 medium A
4 medium B
5 large A
6 large B
7 slap
8 Aux Send
Footswitch
Rev. on/off
Aux Send
Link In/Out
Connect
a 2nd
LUCAS NANO
4/521
Lo
Hi
Rev/
Aux
3
Lo
Hi
Rev/
Aux
Lo
Hi
Rev/
Aux
L R
123
4 4 4 4
5 5 5
10 17
18
19
6 6 6 11
12 13
14 15
16
7 7 7
8 8 8
9 9 9
