LUCAS NANO 305 FX 1.1
30

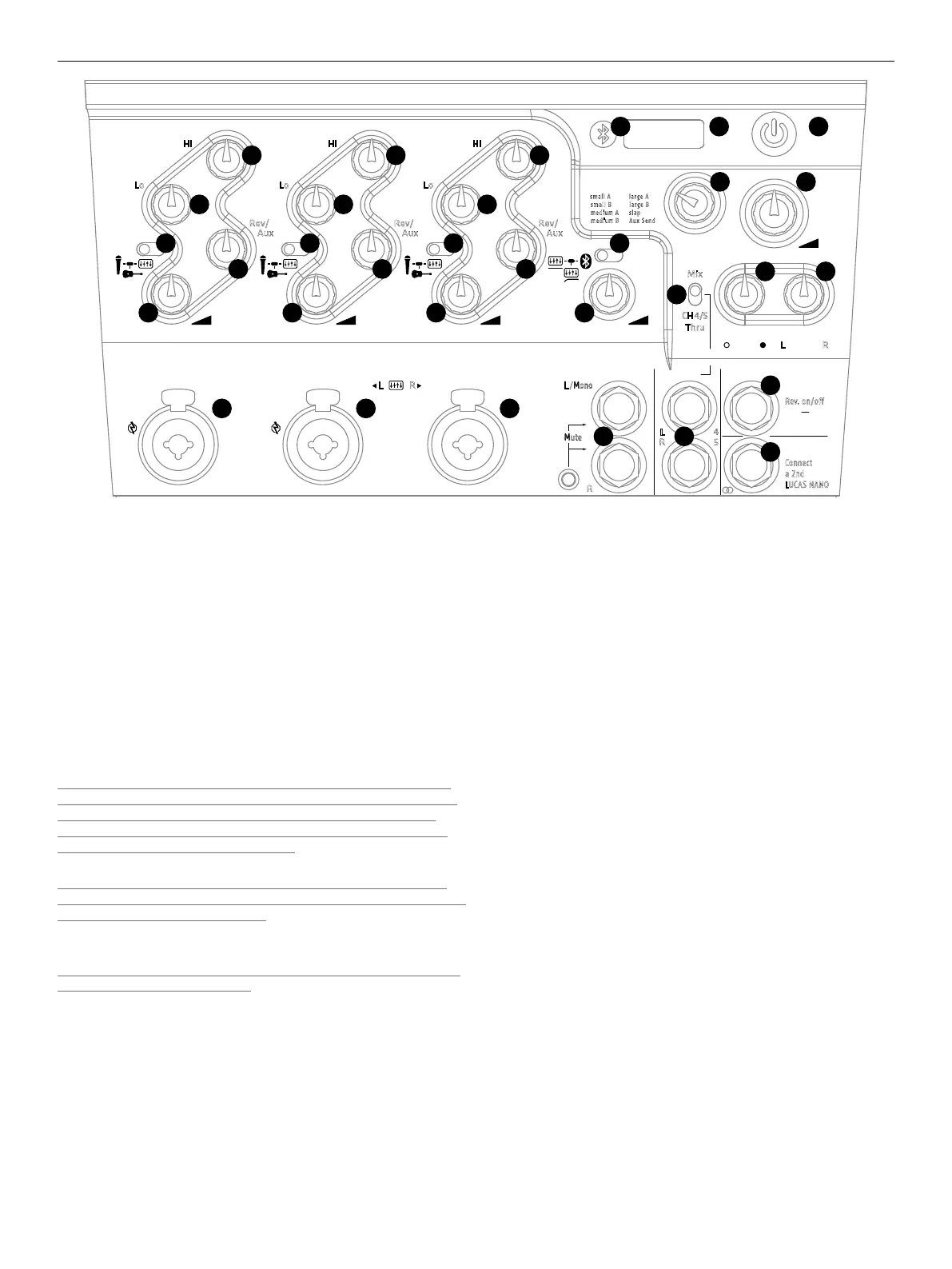

2 Raccords et commandes
●
1
Power
Interrupteur permettant la mise sous et hors tension du LUCAS NANO 305
FX.
●
2
Indicateur d’état
Diode bicolore indiquant les états suivants:
• Vert = Power On
• Rouge = Limit/Mute ou défaillance
Si la DEL émet une lumière rouge par intermittence et occasionnellement,
elle indique simplement l’intervention du limiteur en cas de pic de niveau.
Attention! En revanche, si la DEL d’état reste rouge durablement avec
l’appareil en fonctionnement, c’est que le système subit une surcharge.
Vous devez alors absolument réduire le niveau de signal! De même,
si la DEL d’état reste rouge en permanence alors qu’aucun signal n’est
présent, c’est qu’il y a dysfonctionnement.
Conseil: Pour démarrer l’ampli ou éviter les bruits de commutation, le
LUCAS NANO 305 FX passe en sourdine pour deux secondes environ dans
les cas suivants (DEL allumée rouge):
• à la mise sous tension;
• à l’activation de l’interrupteur Setup.
Une diode restant allumée durablement indique un dysfonctionnement.
Contactez notre service technique.
●
3
Témoin Bluetooth
Ce témoin reste allumé en bleu à partir du moment où un appareil
compatible Bluetooth est relié aux canaux 4/5 pour du streaming audio
(voir aussi le chapitre 3).
●
4
Potentiomètre Gain/Volume
Potentiomètre de réglage du volume du signal. En position «O » (butée de
gauche), le signal est complètement coupé, tandis qu’en position «Max»
(butée de droite), le volume maximal est atteint.
●
5
Entrées 1, 2 et 3
Douille d’entrée combinée symétrique (XLR/Jack) pour le raccordement
d’un microphone, d’un instrument à sortie à haute résistance (Hi-Z) ou d’un
signal Line. Ces canaux sont conçus comme monocanaux, le signal entrant
éventuel peut se situer sur la sortie droite tout comme sur la sortie gauche.
Les canaux 1 et 2 peuvent être utilisés avec une alimentation fantôme pour
permettre l’utilisation de micros à condensateur ou de boîtes de direct. Pour
cela, activez l’alimentation fantôme (voir aussi
●
23
) sur la face arrière du
LUCAS NANO 305 FX.
●
6
Sélecteurs Mic/Instrument/Line
Interrupteurs permettant d’adapter la sensibilité et l’impédance du canal
correspondant pour une utilisation avec un micro, un instrument ou un
signal Line.
Couplage stéréo des entrées 2 et 3
Si les sélecteurs d’entrée (
●
6
) des canaux 2 et 3 sont tous les deux sur
l’entrée Line, ils fonctionnent en stéréophonie. Les potentiomètres Hi-EQ,
Lo-EQ, Rex/Aux et Gain/Volume peuvent toujours être réglés individuelle-
ment. Le signal du canal 2 est émis par le côté gauche, le canal 3 est émis
par le côté droit.
Ce réglage est idéal pour le raccordement d’un clavier stéréo ou d’autres sig-
naux stéréophoniques qui peuvent ensuite être pourvus de EQ et de Reverb.
●
7
Hi (High EQ)
Ce potentiomètre permet d’ajuster le son des hautes fréquences du signal
d’entrée. La plage de régulation est de +/- 15 dB.
●
8
Lo (Low EQ)
Ce potentiomètre permet d’ajuster le son des basses fréquences du signal
d’entrée. La plage de régulation est de +/- 15 dB.
●
9
Potentiomètres Rev/Aux Send
Chacun des potentiomètres Rev/Aux Send détermine la part de signal envo-
yée à l’unité d’e ets interne. Le fait de placer le sélecteur (
●
12
) en position
8 «Aux Send» déconnecte l’unité d’e ets interne et envoie le signal à la
douille Footswitch/Aux Send (
●
18
), ce qui permet le raccordement d’une
unité d’e ets externe ou d’un système de moniteurs.
28
1
37
46
5
L
R
4
5
Out
Mix
CH 4 /5
Thru
Mute
R
L/Mono
Sub Balance
RL
Rev/Aux
Master
1 small A
2 small B
3 medium A
4 medium B
5 large A
6 large B
7 slap
8 Aux Send
Footswitch
Rev. on/off
Aux Send
Link In/Out
Connect
a 2nd
LUCAS NANO
4/521
Lo
Hi
Rev/
Aux
3
Lo
Hi
Rev/
Aux
Lo
Hi
Rev/
Aux
L R
123
4 4 4 4
5 5 5
10 17
18
19
6 6 6 11
12 13
14 15
16
7 7 7
8 8 8
9 9 9
