LUCAS NANO 305 FX 1.1
54

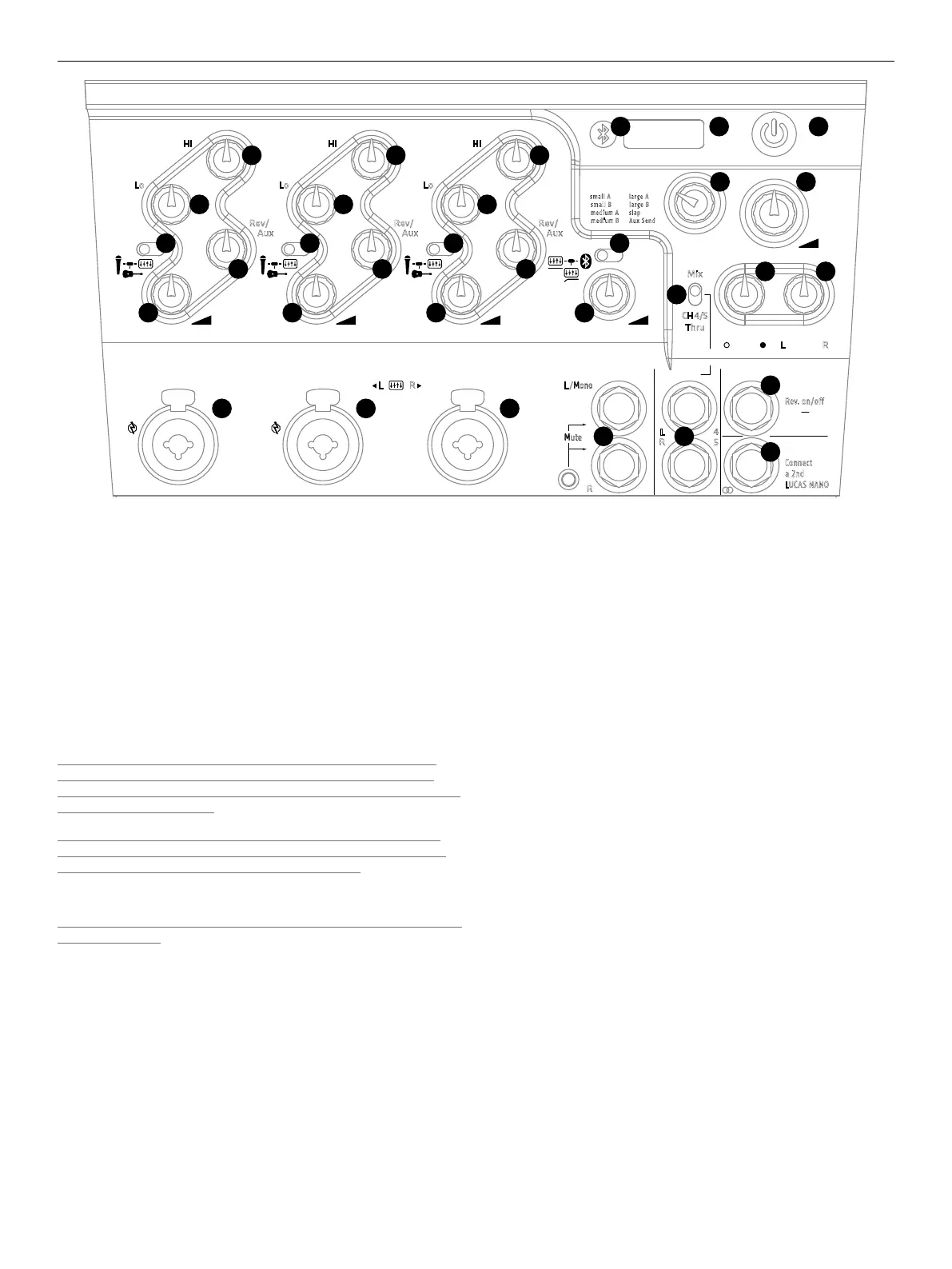

2 Conexiones y elementos de mando
●
1
Alimentación
Interruptor para encender y apagar el LUCAS NANO 305 FX.
●
2
Indicación de estado
La indicación de dos colores señala los estados siguientes:
• Verde = Encendido
• Rojo = Limit/Mute o Error
Si el LED se enciende rojo brevemente, indica el trabajo del limitador con
picos de nivel.
¡Atención! Si el LED de estado se ilumina fi jo de color rojo durante el
funcionamiento, el sistema está sobrecargado. ¡Reduzca el nivel de
señal! Si no hay aplicada ninguna señal y el LED de estado se ilumina fi jo
de color rojo, existe un error.
Nota: Para poner en marcha la unidad de amplifi cador o evitar ruidos
de conmutación, el LUCAS NANO 305 FX se silencia durante unos dos
segundos en los casos siguientes (LED iluminado rojo):
• al encender
• al accionar el interruptor Setup
Si se enciende fi jo es que existe un error, póngase en contacto con nuest-
ro servicio técnico.
●
3
Indicación Bluetooth
Esta indicación se ilumina permanente de color azul cuando hay conectado
en el canal 4/5 un dispositivo Bluetooth para streaming de audio. (véase
también el capítulo 3)
●
4
Gain/Volume
Regulador giratorio para ajustar la potencia de señal de volumen. En la
posición "tope izquierdo“, la señal está completamente cerrada, en la
posición "tope derecho" se alcanza la potencia de volumen máxima.
●
5
Inputs 1, 2 y 3
Tomas de entrada combinadas (XLR/jack) simétricas para conectar un
micrófono, un instrumento con salida de alta impedancia (Hi-Z) o una señal
de línea. Estos canales están diseñados como canales mono, la señal de
entrada respectiva se aplica tanto en la salida derecha como en la izquierda.
Los canales 1 y 2 pueden dotarse de una alimentación fantasma, para
utilizar micrófonos de condensador o cajas de inyección activas. Para ello,
active la alimentación fantasma (véase también
●
23
) en la parte posterior
del LUCAS NANO 305 FX.
●
6
Selector Mic/Instrument/Line
Interruptor para adaptar la sensibilidad e impedancia del canal respectivo
para el uso con un micrófono, un instrumento o una señal Line.
Acoplamiento estéreo de las entradas 2 y 3
Si los selectores de entrada (
●
6
) de los canales 2 y 3 están ambos en Line
Input, están conectados estereofónicamente. Los reguladores respectivos
para Hi-EQ, Lo-EQ, Rev/Aux y Gain/Volume pueden regularse individual-
mente. La señal del canal 2 se emite a la izquierda, el canal 3 se emite a la
derecha.
Este ajuste es ideal para conectar un teclado estéreo u otras señales esté-
reo, que pueden dotarse entonces con EQ y Reverb.
●
7
Hi (High EQ)
Con este regulador giratorio pueden adaptarse acústicamente las altas
frecuencias de la señal de entrada. El rango de regulación es de +/–15 dB.
●
8
Lo (Low EQ)
Con este regulador giratorio pueden adaptarse acústicamente las bajas
frecuencias de la señal de entrada. El rango de regulación es de +/–15 dB.
●
9
Rev/Aux Send
El regulador giratorio Rev/Aux Send determina la proporción que se envía
al dispositivo de efectos interno. Si el selector (
●
12
) se encuentra en la
posición "8 Aux Send", el dispositivo de efectos interno está desconectado y
la señal se aplica en la toma Footswitch/Aux Send (
●
18
) – para conectar un
dispositivo de efectos externo o un sistema de monitor.
28
1
37
46
5
L
R
4
5
Out
Mix
CH 4 /5
Thru
Mute
R
L/Mono
Sub Balance
RL
Rev/Aux
Master
1 small A
2 small B
3 medium A
4 medium B
5 large A
6 large B
7 slap
8 Aux Send
Footswitch
Rev. on/off
Aux Send
Link In/Out
Connect
a 2nd
LUCAS NANO
4/521
Lo
Hi
Rev/
Aux
3
Lo
Hi
Rev/
Aux
Lo
Hi
Rev/
Aux
L R
123
4 4 4 4
5 5 5
10 17
18
19
6 6 6 11
12 13
14 15
16
7 7 7
8 8 8
9 9 9
