Honda EC2000 - Description Générale

3 FR
DESCRIPTION GÉNÉRALE
(Les illustrations de cette présentation sont basées sur les types F, GV, GVW).

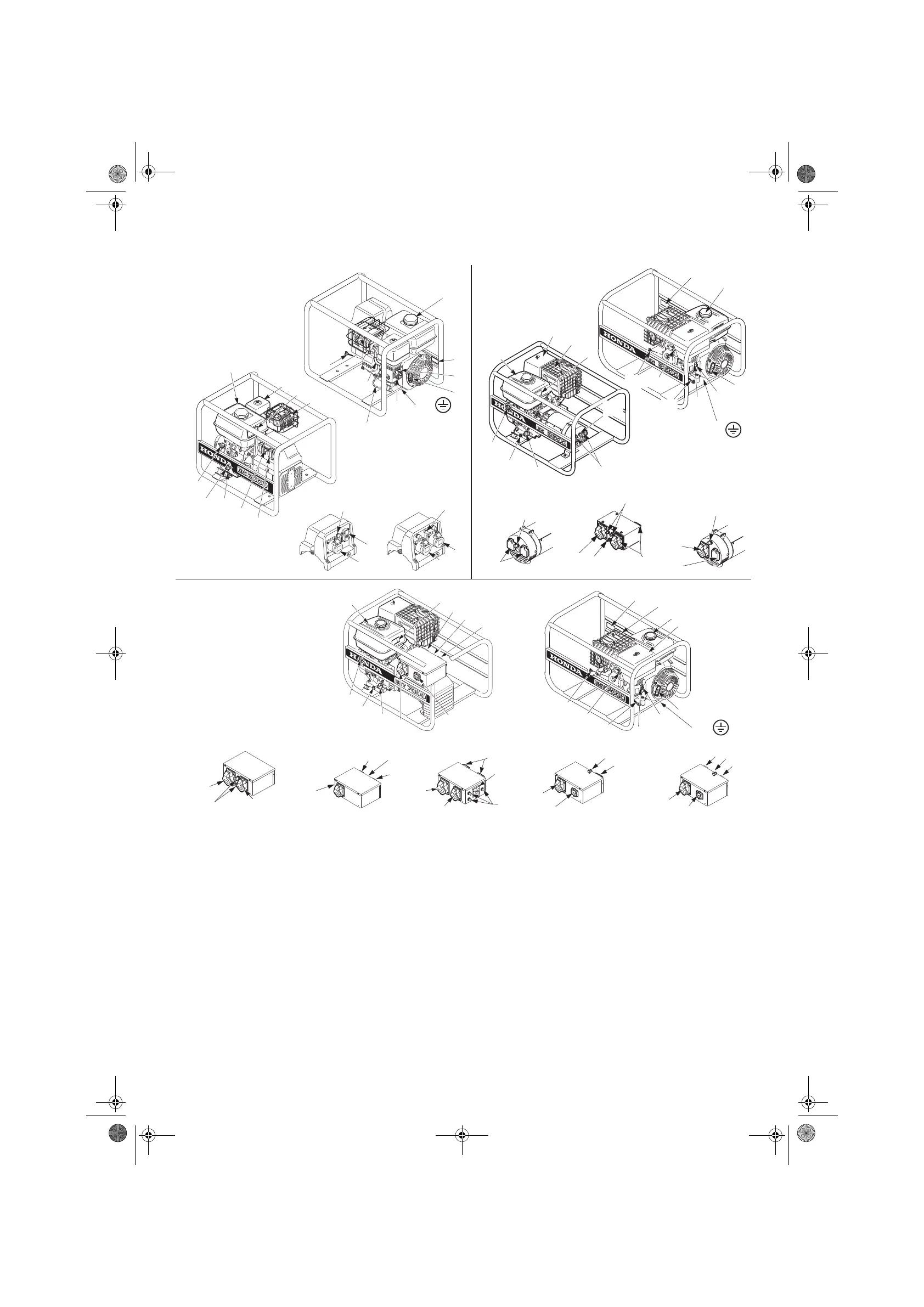

[1] Bouchon de remplissage du carburant [13] Bouchon de vidange d’huile moteur
[2] Réservoir de carburant [14] Commutateur du moteur
[3] Poignée du lanceur à enrouleur automatique [15] Sélecteur de tension 115 / 230 V, type B
[4] Robinet de carburant [16] Prises de sortie 230 V / 16 A (bleu) types B, IT
[5] Levier de starter [17] Prises de sortie 230 V / 16 A (noir) type F, (bleu) types GV, GVW, IT
[6] Tresse de masse [18] Prises de sortie 230 V / 10 A (noir) type W
[7] Capuchon de bougie d’allumage [19] Prises de sortie 115 V / 16 A (jaune) type B
[8] Bouchon / jauge de remplissage d’huile [20] Prises de sortie 115 V / 32 A (jaune), type B
[8’] Bouchon d’huile (interchangeabilité de [8] et [8’], suivant convenance) [21] Prises de sortie 230 V / 16 A (bleu) types F, GV, GVW, RG
[9] Filtre à air [22] Prises de sortie 400 V / 16 A (rouge) types F, GV, GVW, IT, RG
[10] Étiquette de caractéristiques [23] Prises de sortie 230 V / 32 A (bleu) types IT, F
[11] Pot d’échappement [24] Borne de terre
[12] Disjoncteur thermique [A] Plaque d’identification “N° de série”
