Honda EC2000 - Schémas de Câblage

10 FR

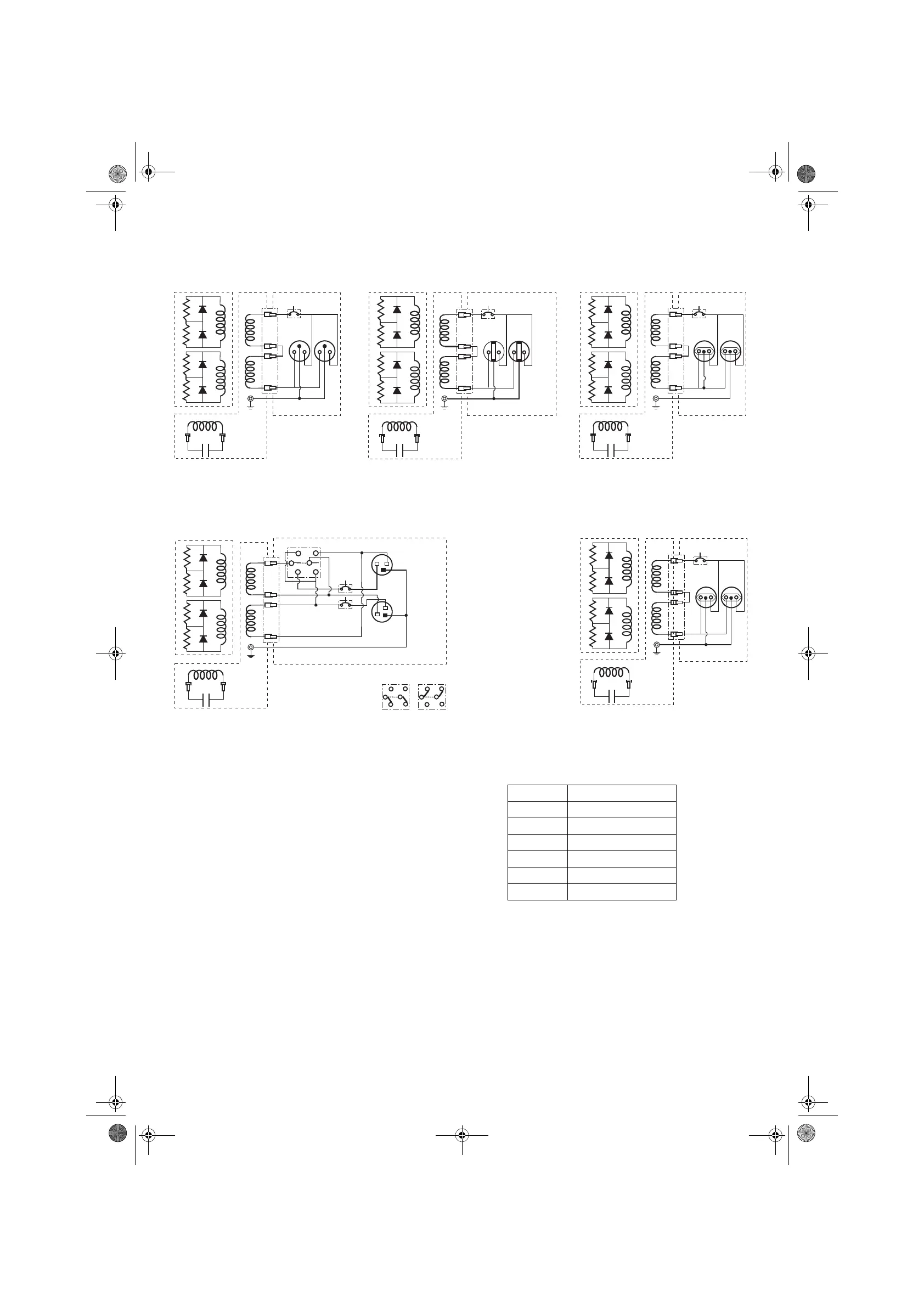

SCHÉMAS DE CÂBLAGE
EC2000
[1] Rotor
[2]
Stator
[3]
Boîtier de prises
[4] Bobine d'excitation
[5]
Masse
[6] Coupe circuit
[7]
Condensateur
[8]
Commutateur (115 V~ / 230 V~)
[9] Commutateur en position 230 V~
[10] Commutateur en position 115 V~
[4]
[5]
10A
R
W
Br
R
R
Br
Bl
Bl
Bl
Bl
Y/G
Y/G
[5]
10A
R
W
Br
R
R
Br
Bl
Bl
Bl
Bl
Y/G
Y/G
10A
R
W
Br
R
R
Br
Bl
Bl
Bl
Bl
Y/G
Y/G
10A
R
W
Br
R
R
Br
Bl
Bl
Bl
Bl
Y/G
Y/G
F GV, GVW
W
IT
[6]
[6]
[6]
[7]
[6]
[4]
[5]
[4]
[5]
[7]
10A
R
W
Br
Br
Bl
Bl
Bl
Bl
Y/G
Y/G
B
20A
R
Y/G
W
Br
W
W
Br
Gr
Gr
[6]
[6]
[8]
(230V~)
(115V~)
[4]
[5]
[7]
[9] [10]
(230V~) (115V~)
[1] [2] [3]
[7]
[1] [2] [3]
[1] [2] [3] [1] [2] [3]
[1] [2] [3]
[4]
[7]
Couleurs des câbles
Br Marron
GVert
Gr Gris
Bl Bleu
R Rouge
W Blanc
Y Jaune
OM EC Serie_.book Page 10 Lundi, 12. mars 2012 9:27 09
