Honda EC2000 - Descripción General

3 ES
DESCRIPCIÓN GENERAL

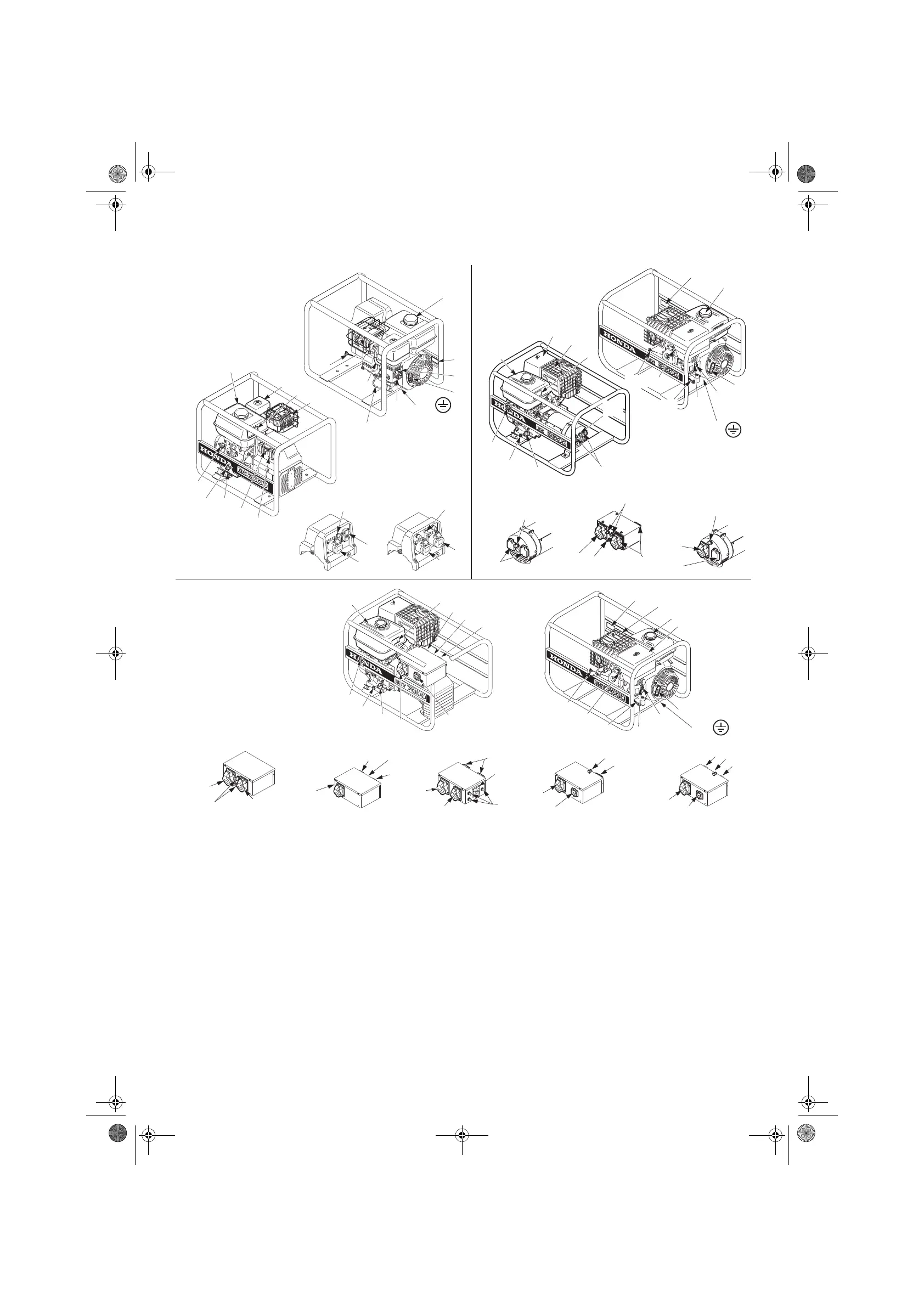

(Las ilustraciones de esta presentación se basan en tipos F, GV, GVW).
[1] Tapón de llenado del carburante [13] Tapón de vaciado de aceite de motor
[2] Depósito de carburante [14] Conmutador del motor
[3] Empuñadura de piñón de enrollador automático [15] Selector de tensión 115 / 230 V, tipo B
[4] Grifo de carburante [16] Tomas de salida 230 V / 16 A (azul) tipos B, IT
[5] Palanca del motor de arranque [17] Tomas de salida 230 V / 16 A (negro) tipo F (azul) tipos GV, GVW, IT
[6] Trenza de masa [18] Tomas de salida 230 V / 10 A (negro) tipo W
[7] Capuchón de bujía de encendido [19] Tomas de salida 115 V / 16 A (amarilla) tipo B
[8] Tapón-indicador de llenado de aceite [20] Tomas de salida 115 V / 32 A (amarilla) tipo B
[8’] Tapón de aceite (intercambiabilidad de [8] y [8’], según conveniencia) [21] Tomas de salida 230 V / 16 A (azul) tipos F, GV, GVW, RG
[9] Filtro de aire [22] Tomas de salida 400 V / 16 A (roja) tipos F, GV, GVW, IT, RG
[10] Etiqueta de características [23] Tomas de salida 230 V / 32 A (azul) tipo IT, F
[11] Tubo de escape [24] Terminal de tierra
[12] Disyuntores térmicos [A] Placa de identificación “N° de serie”
