Enlever la façade
AVERTISSEMENT
METTRE LE SYSTÈME
DE CHAUFFAGE HORS
TENSION AFIN D’ÉVITER
TOUT RISQUE DE CHOC
ÉLECTRIQUE.

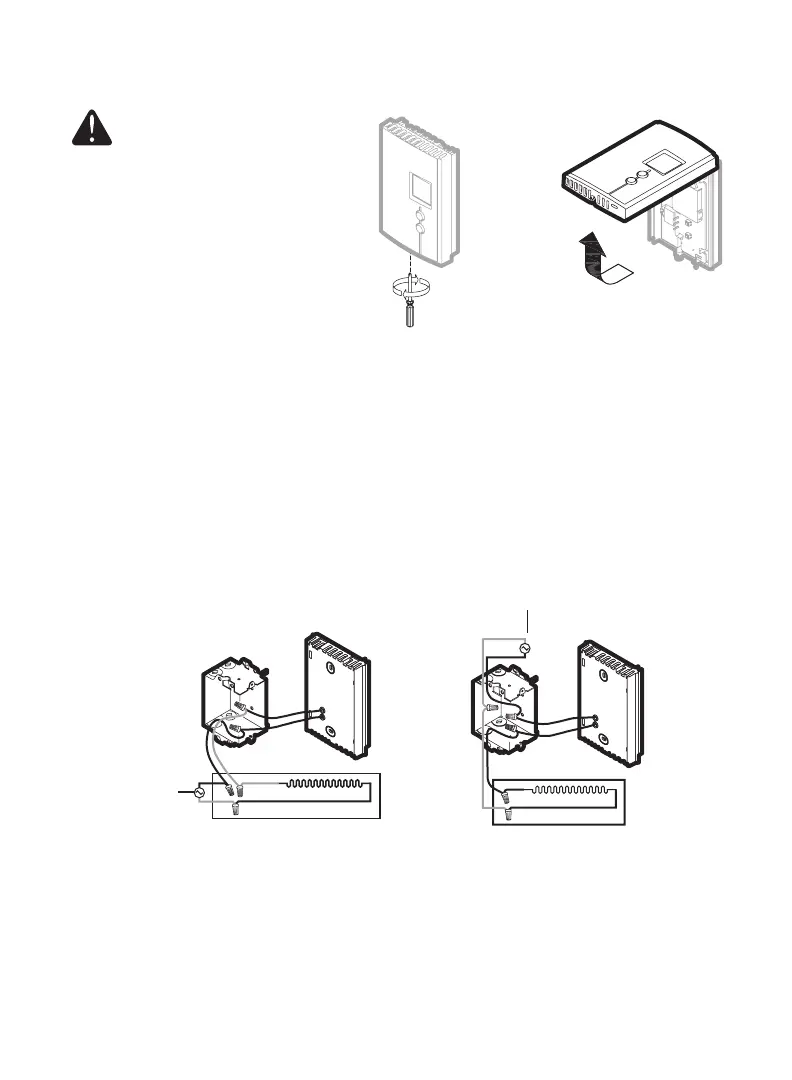

Desserrer la vis qui retient la façade
du thermostat à la base. La vis ne
peut être complètement enlevée et
reste captive sur la base. Séparer
la façade de la base en tirant sur la
partie inférieure du thermostat.
Installation à 4 fils*Installation à 2 fils
Câblage
Relier n’importe quel fil du thermostat au fil de l’appareil de chauffage
(charge) et l’autre fil au fil de l’alimentation en utilisant des connecteurs sans
soudure pour fils de cuivre.
REMARQUE : Tous les câbles et les raccordements doivent être conformes
au code d’électricité local. Pour le raccordement à des fils en aluminium,
employer des connecteurs identifiés CO/ ALR.
Alimentation
Alimentation
* Assurez-vous que ce
branchement respecte
le code de votre région.
