Procédure d’installation (suite)
5
Installation du tuyau d’évacuation des condensats
Insérez l’adaptateur de tuyau d’évacuation fileté sous
l’appareil et resserrez à la main l’écrou en plastique fourni
dans l’ensemble du tuyau d’évacuation.
Utilisez une clé pour serrer l’écrou d’un demi-tour
supplémentaire afin d’assurer l’étanchéité du raccord.

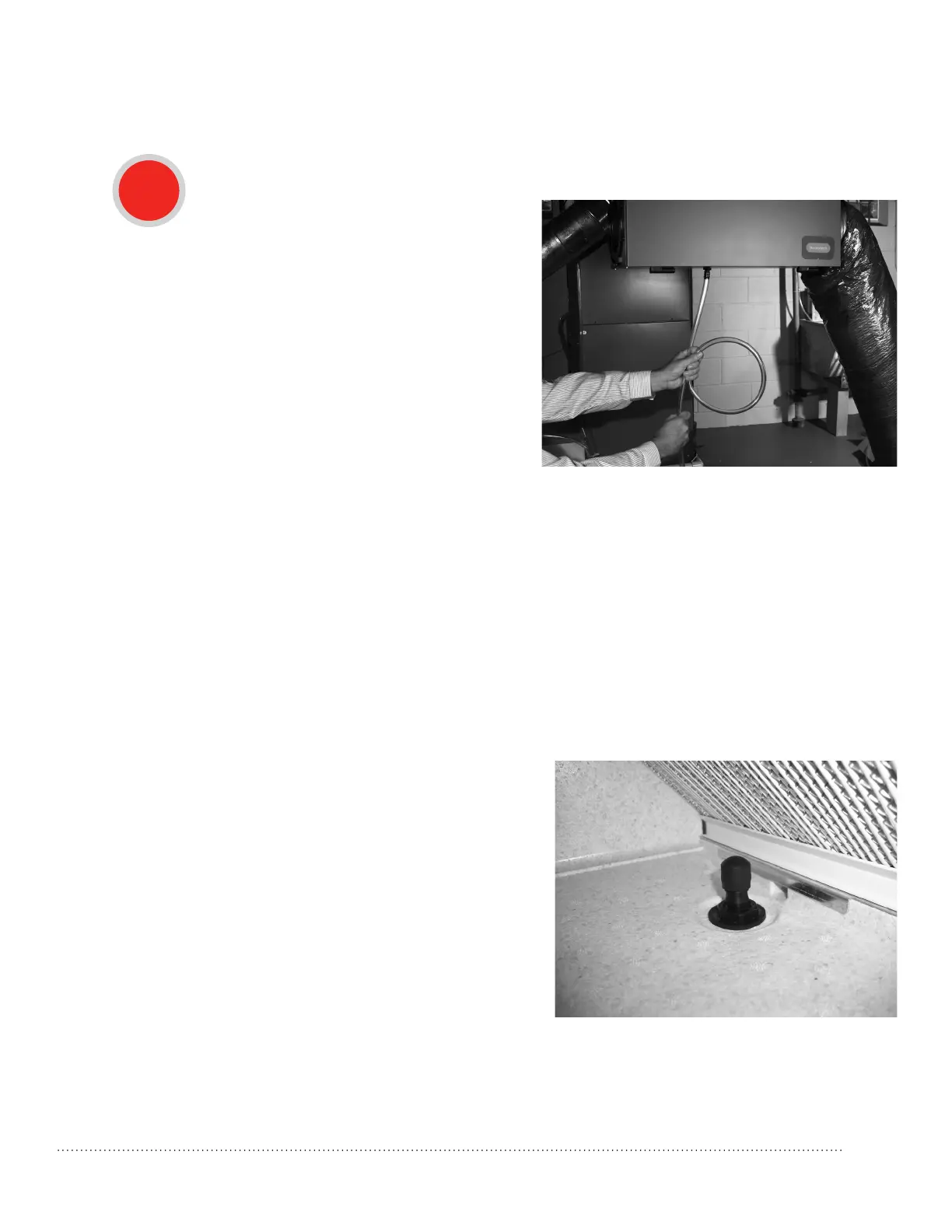

Installez le tuyau d’évacuation de condensation en
poussant le tube de plastique transparent autour de
l’adaptateur de tuyau.
Faites une boucle avec le tube de plastique transparent
afin que la condensation s’y accumule, afin d’éviter
l’entrée d’odeurs nauséabondes dans l’appareil.
Si vous n’avez pas accès au siphon de sol, utilisez une
pompe à condensation.
Application sans vidange
REMARQUE: SivousinstallezunVRE(VNT5150E1000,VNT5200E1000ouVNT5070E1000)dansune
région ou la température extérieure n’est jamais inférieure au point de congélation, il est inutile
d’installer un tuyau d’évacuation de condensation; l’appareil peut donc être installé sans vidange.
1. Insérezl’adaptateurdetuyaud’évacuationletésous
le VRE en plaçant le raccord du tuyau vers l’intérieur
de l’appareil, comme le montre l’illustration.
2. Ajustez la rondelle en caoutchouc autour de
 l’adaptateurdetuyaud’évacuation,puisxez-y
l’écrou en plastique
3. Serrez à la main l’écrou en plastique fourni avec
l’ensemble du tuyau d’évacuation.
4. Utilisez une clé pour serrer l’écrou d’un demi-tour
 supplémentaireand’assurerl’étanchéitéduraccord.
5. Fixez le bouchon de vidange à l’adaptateur de tuyau
d’évacuation, à l’intérieur de l’appareil.
